Осмотр вала и коромысла головки блока цилиндров
Применимость для следующих годов выпуска и кузовов: 2009, CU2
-
-
-

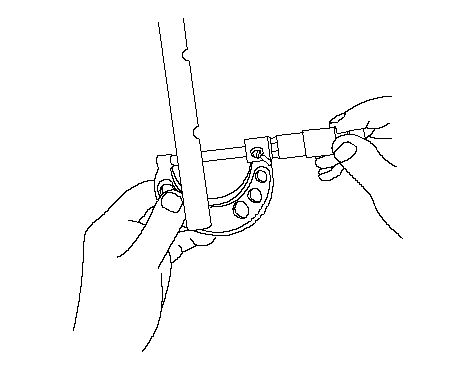

Измерьте диаметр вала в месте расположения первого коромысла.
|
}
|
-

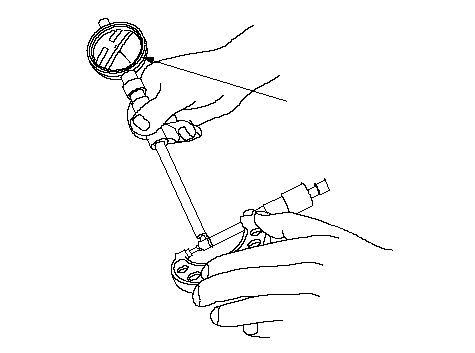

Установите на ноль стрелочный индикатор (А) на диаметре вала.
|
A
}
|
-

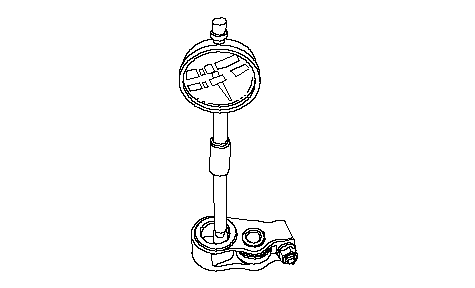

Измерьте внутренний диаметр вала и проверьте его овальность.
|
Зазор между коромыслом и валом коромысел
|
|
Стандартный (новый):
|
|
Впускной клапан:
|
0,018−0,059 мм
|
|
Выпускной клапан:
|
0,018-0,056 мм
|
|
Рабочий диапазон:
|
0,08 мм
|
-
Повторите данную операцию для всех коромысел и обоих валов коромысел. Если зазор выходит за пределы допустимого диапазона, замените вал коромысел и все коромысла, диаметр которых выходит за заданный предел. Если какое-либо коромысло системы VTEC требует замены, замените все коромысла из этого узла (первичное, среднее и вторичное).
|
}
|
-

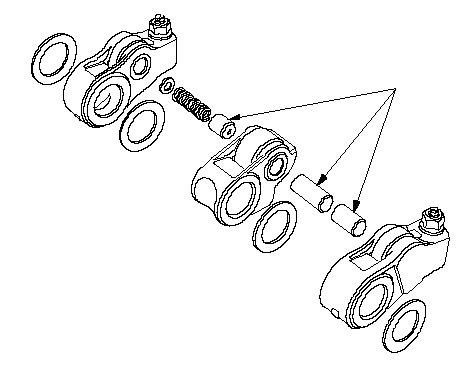

Проверьте состояние поршней коромысел (А). Толкните каждый поршень вручную. Если он не перемещается свободно, замените весь узел коромысел.
ПРИМЕЧАНИЕ: При сборке смажьте новым моторным маслом все поршни коромысел.
-
|
A
}
|
