Перечень расположения компонентов головки цилиндров

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

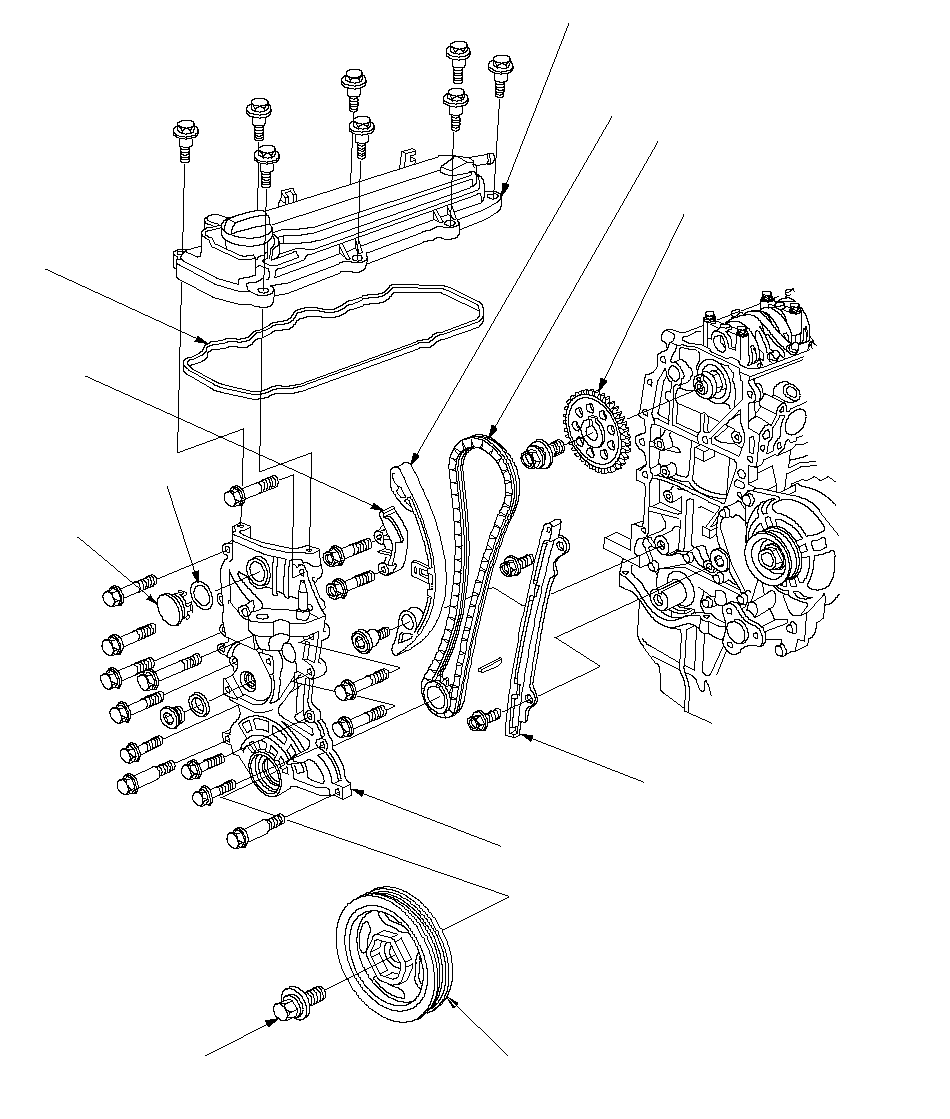

КРЫШКА ГОЛОВКИ ЦИЛИНДРА
Снятие,
в руководстве по ремонту, P/N 62TF000A
Установка,
в руководстве по ремонту, P/N 62TF000A

НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ ЦЕПИ ПРИВОДА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ШКИВ КОЛЕНЧАТОГО ВАЛА
Удаление/установка,
в руководстве по ремонту, P/N 62TF000A

БОЛТ КРЕПЛЕНИЯ ШКИВА КОЛЕНЧАТОГО ВАЛА
Удаление/установка,
в руководстве по ремонту, P/N 62TF000A

КАРТЕР ЦЕПИ ПРИВОДА ГРМ

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

ЦЕПЬ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Снятие,
Установка,

ЗАСЛОНКА НАТЯЖИТЕЛЯ
ЦЕПИ ПРИВОДА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

НАТЯЖИТЕЛИ ЦЕПИ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ПРОКЛАДКА
КРЫШКИ ГОЛОВКИ
ЦИЛИНДРОВ

СВЕЧА ЗАЖИГАНИЯ НА
ГОЛОВКЕ БЛОКА ЦИЛИНДРОВ

ЗВЕЗДОЧКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Снятие,
в руководстве по ремонту, P/N 62TF000A
Установка,
в руководстве по ремонту, P/N 62TF000A

}

УСТАНОВОЧНЫЕ ШТИФТЫ

ПРОКЛАДКА ГОЛОВКИ
ЦИЛИНДРА

СЕПАРАТОР ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

БЛОК ВЫХОДА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Удаление/установка,

в руководстве по ремонту,
P/N 62TF000A

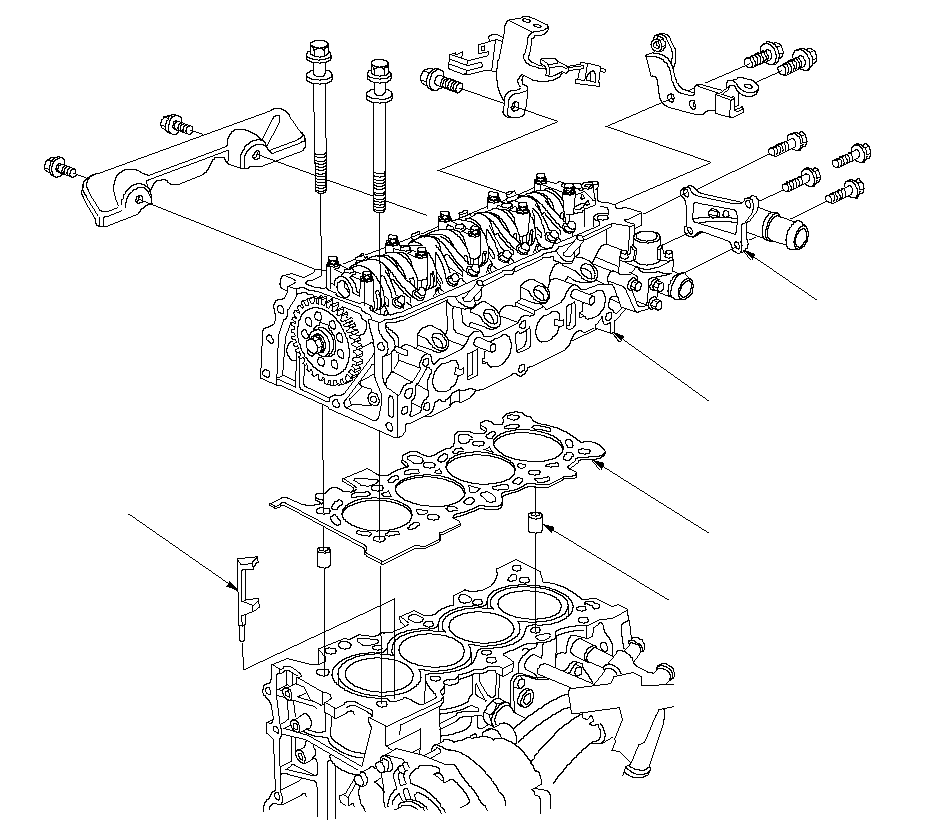

ГОЛОВКА БЛОКА ЦИЛИНДРОВ
Снятие,
Проверка на деформацию,
в руководстве по ремонту, P/N 62TF000A
Установка,

}

Двигатель L15A8

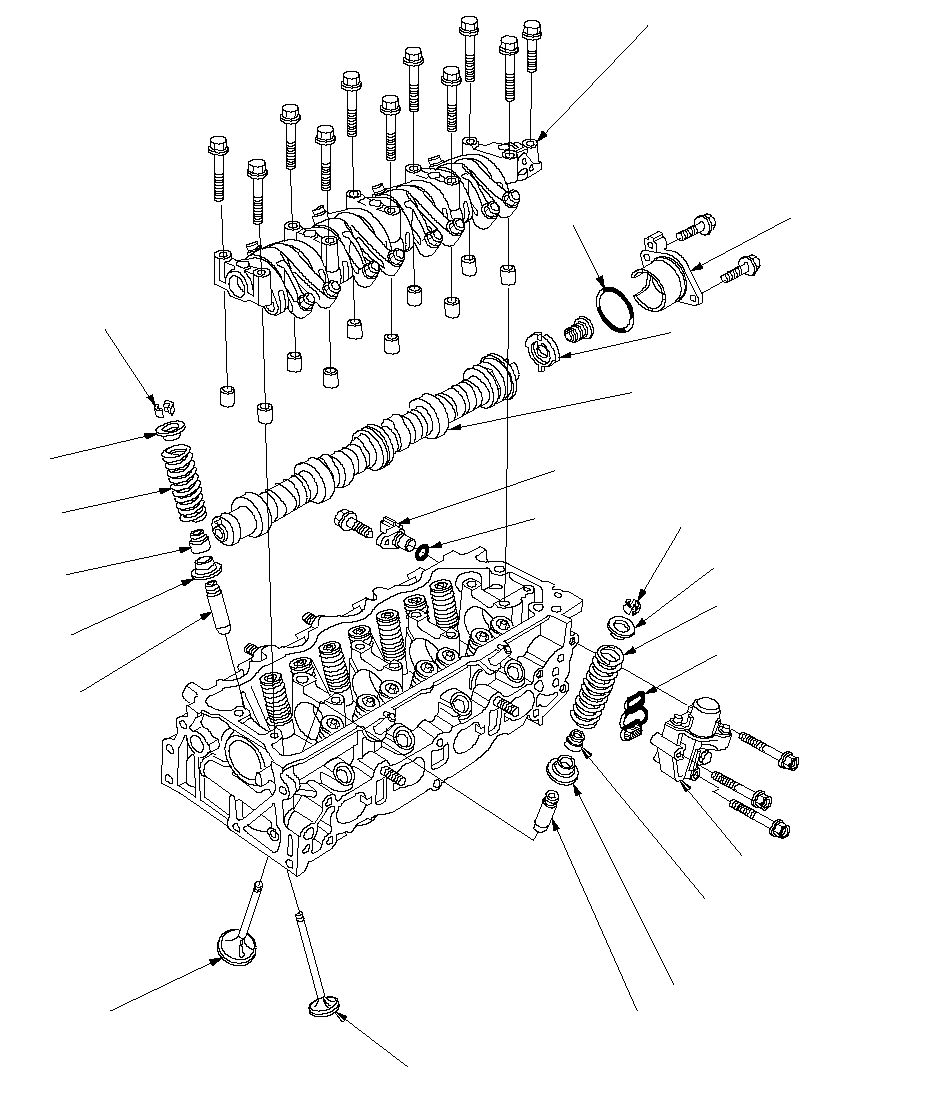

ПРУЖИНА ВПУСКНОГО КЛАПАНА

УПЛОТНЕНИЕ ВПУСКНОГО КЛАПАНА
Снятие,
в руководстве по ремонту, P/N 62TF000A
Установка,
в руководстве по ремонту, P/N 62TF000A

НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА
Замена,
в руководстве по ремонту, P/N 62TF000A

ВЫПУСКНОЙ КЛАПАН

ВПУСКНОЙ КЛАПАН
Снятие,
в руководстве по ремонту, P/N 62TF000A
Установка,
в руководстве по ремонту, P/N 62TF000A

ВЫПУСКНОЙ КЛАПАН
УПЛОТНЕНИЕ

ВЫПУСКНОЙ КЛАПАН
ПРУЖИНА

УПОР ПРУЖИНЫ

ФИКСАТОРЫ КЛАПАНА

ПРУЖИНА КЛАПАНА
СЕДЛО

ВЫПУСКНОЙ КЛАПАН
РУКОВОДСТВО

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
Снятие,
Проверка,
Установка,

ИМПУЛЬСНАЯ ПЛАСТИНА ДАТЧИКА
ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (CМP)
Замена,
в руководстве по ремонту, P/N 62TF000A

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

БЛОК КОРОМЫСЕЛ
Проверка рычага коромысла VTEC,
Снятие блока коромысел

Установка блока коромысел

Разборка вала коромысел и коромысел/
Повторная сборка,
Проверка вала и коромысел

УПОР ПРУЖИНЫ

ФИКСАТОРЫ КЛАПАНА

СЕДЛО ПРУЖИНЫ КЛАПАНА

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)

УПОРНАЯ КРЫШКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
УПРАВЛЕНИЯ МАСЛОМ КОРОМЫСЛА

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ
МАСЛОМ КОРОМЫСЛА

}

Двигатель L13Z3

ПРУЖИНА ВПУСКНОГО КЛАПАНА

НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА
Замена,
в руководстве по ремонту, P/N 62TF000A

ВЫПУСКНОЙ КЛАПАН

ВПУСКНОЙ КЛАПАН
Снятие,
в руководстве по ремонту, P/N 62TF000A
Установка,
в руководстве по ремонту, P/N 62TF000A

ВЫПУСКНОЙ КЛАПАН
УПЛОТНЕНИЕ

ВЫПУСКНОЙ КЛАПАН
ПРУЖИНА

УПОР ПРУЖИНЫ

ФИКСАТОРЫ КЛАПАНА

ПРУЖИНА КЛАПАНА
СЕДЛО

ВЫПУСКНОЙ КЛАПАН
РУКОВОДСТВО

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
Снятие,
Проверка,
Установка,

ИМПУЛЬСНАЯ ПЛАСТИНА ДАТЧИКА
ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (CМP)
Замена,
в руководстве по ремонту, P/N 62TF000A

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

УПОР ПРУЖИНЫ

ФИКСАТОРЫ КЛАПАНА

СЕДЛО ПРУЖИНЫ КЛАПАНА

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)

УПОРНАЯ КРЫШКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО
КЛАПАНА
УПРАВЛЕНИЯ МАСЛОМ КОРОМЫСЛА

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ
МАСЛОМ КОРОМЫСЛА

}
