Перечень расположения компонентов системы АКП

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

7-ступенчатая трансмиссия

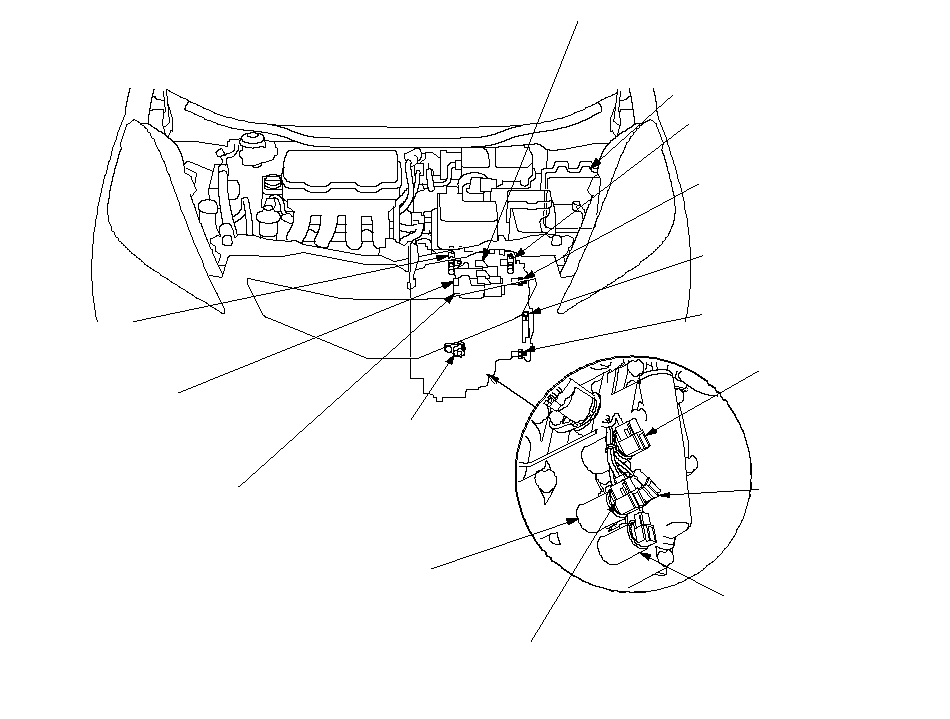

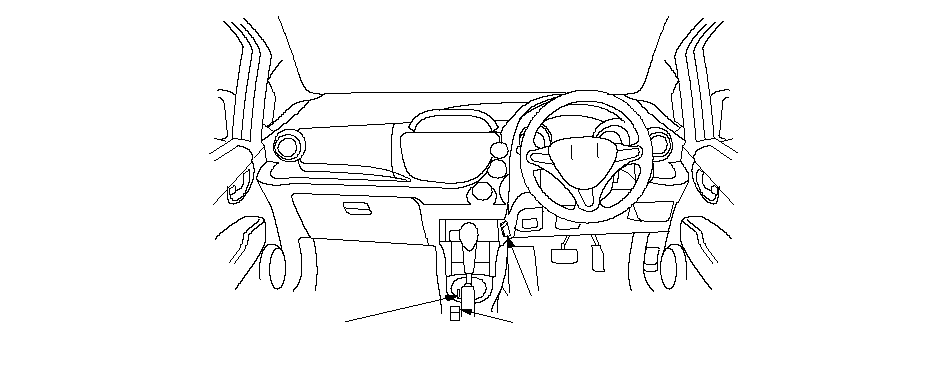

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН МЕХАНИЗМА БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

*: На рисунке показана модель автомобиля с ПРК.

ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ПАРКОВКИ

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)

}

ВТОРИЧНЫЙ ВАЛ (ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ
Замена,

Электронный блок управления
PGM-FI ECU двигателя с системой
впрыска и системой IMA

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ АКП С
Проверка,
Замена,

ВЕДУЩИЙ ВАЛ (ВТОРИЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ

ФРИКЦИОН 2-Й ПЕРЕДАЧИ
ТРАНСМИССИОННАЯ ЖИДКОСТЬ
ДАТЧИК ДАВЛЕНИЯ
Замена,

ФРИКЦИОН 3-ЕЙ ПЕРЕДАЧИ
ВЫКЛЮЧАТЕЛЬ ДАВЛЕНИЯ ЖИДКОСТИ
Замена,

ДАТЧИК ТЕМПЕРАТУРЫ ATF
(За крышкой электромагнитного клапана переключения)
Проверка/замена,

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН В ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ
(За крышкой электромагнитного клапана переключения)
Проверка,
Замена,

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
КЛАПАН D
(За крышкой электромагнитного
клапана переключения)
Проверка,
Замена,

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
КЛАПАН А
(За крышкой электромагнитного
клапана переключения)
Проверка,
Замена,

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ ПЕРЕДАЧ
Проверка,
Замена,

ДАВЛЕНИЕ ФРИКЦИОНА АКП
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ А
Проверка,
Замена,

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
РАЗЪЕМ ЖГУТА ПРОВОДОВ
Замена,

*: На рисунке показана модель автомобиля с ПРК.

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
КЛАПАН С
(За крышкой электромагнитного
клапана переключения)
Проверка,
Замена,

ДАВЛЕНИЕ ФРИКЦИОНА АКП
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ B
Проверка,
Замена,

}

5-ступенчатая трансмиссия

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН МЕХАНИЗМА БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

*: На рисунке показана модель автомобиля с ПРК.

ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ПАРКОВКИ

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)

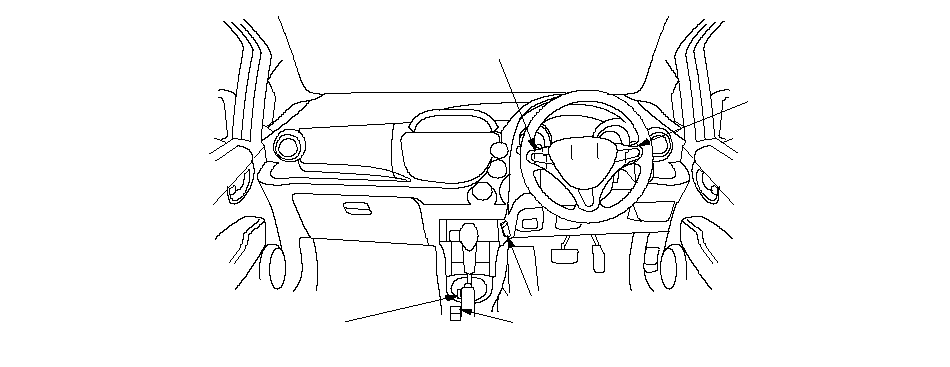

ТУМБЛЕР ЩИТКА -
(ПЕРЕКЛЮЧЕНИЕ НА ПОНИЖЕННЫЕ ПЕРЕДАЧИ)

ТУМБЛЕР ЩИТКА +
(ПЕРЕКЛЮЧЕНИЕ НА
ПОВЫШЕННЫЕ ПЕРЕДАЧИ)

}

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВТОРИЧНОГО ВАЛА
(ПРОМЕЖУТОЧНОГО ВАЛА)
Замена,

Электронный блок управления PGM-FI ECU
двигателя с системой
впрыска и системой IMA

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ АКП С
Проверка,
Замена,

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВЕДУЩЕГО ВАЛА (ВТОРИЧНОГО ВАЛА)
Замена,

ПЕРЕКЛЮЧАТЕЛЬ ДАВЛЕНИЯ
ФРИКЦИОНА
2-ОЙ ПЕРЕДАЧИ
Замена,

ПЕРЕКЛЮЧАТЕЛЬ ДАВЛЕНИЯ
ЖИДКОСТИ ФРИКЦИОНА 3-ЕЙ ПЕРЕДАЧИ
Замена,

ДАТЧИК ТЕМПЕРАТУРЫ ATF (За крышкой электромагнитного
клапана переключения)
Проверка/замена,

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ В
(За крышкой электромагнитного клапана переключения)
Проверка,
Замена,

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
ПЕРЕКЛЮЧЕНИЯ D
(За крышкой электромагнитного
клапана переключения)
Проверка,
Замена,

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
ПЕРЕКЛЮЧЕНИЯ A
(За крышкой электромагнитного
клапана переключения)
Проверка,
Замена,

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ ПЕРЕДАЧ
Проверка,
Замена,

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН А УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП
Проверка,
Замена,

*: На рисунке показана модель автомобиля с ПРК.

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
ПЕРЕКЛЮЧЕНИЯ С
(За крышкой электромагнитного
клапана переключения)
Проверка,
Замена,

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП В
Проверка,
Замена,

РАЗЪЕМ ЖГУТА ПРОВОДОВ
ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ
Замена,

}
