Проверка электромагнитного клапана А управления давлением фрикциона АКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-
Подсоедините прибор HDS к разъему передачи данных (DLC) (А).
-
Выберите Clutch Pressure Control (Linear) Solenoid A в меню дополнительных тестов (Miscellaneous Test Menu) при помощи системы HDS.
-
Проверьте электромагнитный клапан А управления давлением фрикциона АКП при помощи системы HDS.
-
Если клапан в норме, проверка закончена. Отсоедините систему HDS.
-
Если клапан не соответствует норме, следуйте инструкциям в системе HDS.
-
Если клапан не соответствует норме, и система HDS не обнаружила причину, перейдите к
Этап 4
-
|
A
*: На рисунке показана модель автомобиля с ПРК.
}
|
-

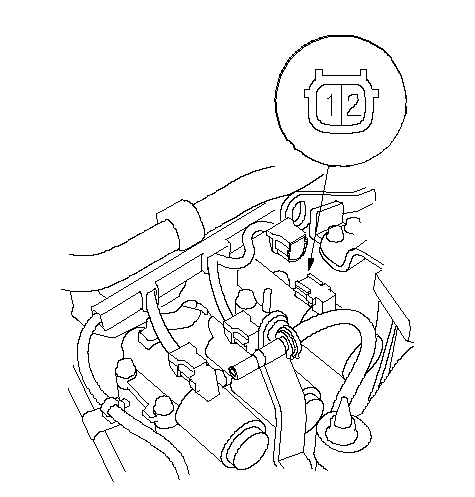

Отсоедините неисправный электромагнитный клапан А управления давлением фрикциона АКП.
-
Замерьте сопротивление в разъеме клапана А управления давлением фрикциона АКП.
-
-
Если сопротивление в пределах нормы, перейдите к
Этап 7
-
Подсоедините провод-перемычку от отрицательной клеммы аккумулятора к клемме № 2 разъема электромагнитного клапана А управления давлением фрикциона, а другой провод-перемычку от положительной клеммы к клемме № 1 разъема.
|
A
}
|
-

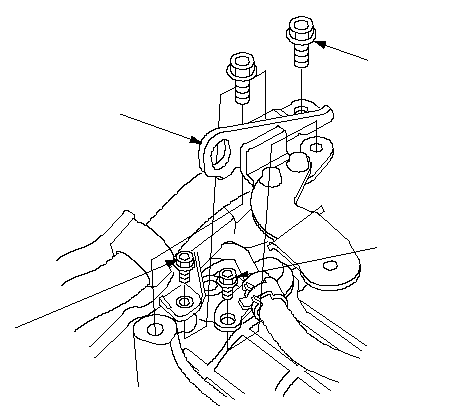

Отверните болт (А) крепления крышки жгута проводов.
-
Снимите болт (В) крепления кронштейна трубопровода/шланга охладителя ATF.
-
Снимите кронштейн трансмиссии/корпуса воздухоочистителя (С).
|
C
8 x 1.25 mm
26 N·m
(2.7 kgf·m)
A
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
B
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
-

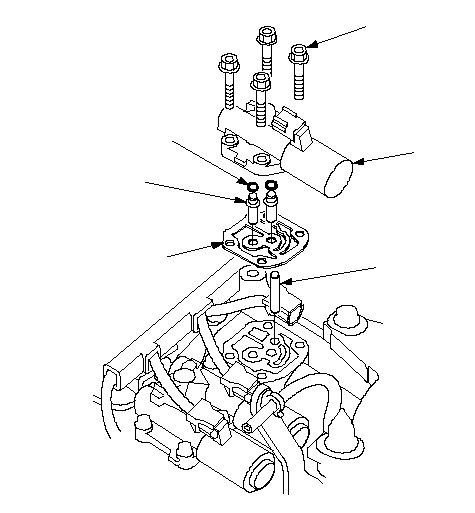

Выкрутите крепежные болты и электромагнитный клапан А управления давлением фрикциона АКП.
-
Снимите трубку подвода рабочей жидкости АКП (В), соединительные трубки рабочей жидкости АКП (С), уплотнительные кольца (D) и прокладку (Е).
-
Проверьте каналы электромагнитных клапанов на наличие загрязнения.
|
A
D
E
B
C
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
-

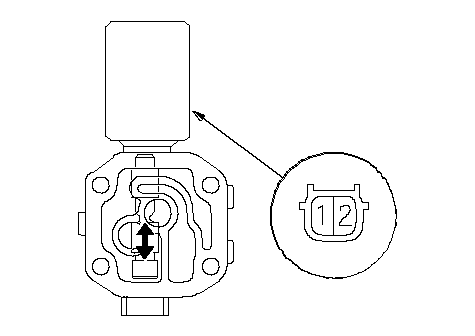

Соедините проводом-перемычкой отрицательную клемму аккумулятора и клемму № 2 разъема электромагнитного клапана А управления давлением фрикциона АКП, а другим проводом-перемычкой - положительную клемму аккумулятора и клемму № 1 разъема. Убедитесь, что электромагнитный клапан А управления давлением двигается.
-
Отсоедините один из проводов-перемычек и проверьте движение клапана через отверстие в его корпусе. Если клапан заедает или перемещается медленно или если он не работает, замените электромагнитный клапан А.
-
Почистите установочные поверхности и каналы корпуса электромагнитного клапана и корпус трансмиссии.
-
Установите новую прокладку синей стороной вниз; белой стороной вверх на корпус трансмиссии.
-
Установите трубку ATF и соединительные трубки, и установите новые уплотнительные кольца на соединительные трубки ATF.
-
Установите электромагнитный клапан А управления давлением фрикциона АКП.
-
Установите кронштейн опоры трансмиссии/корпуса воздухоочистителя и закрепите кронштейн трубопровода/шланга охладителя ATF болтами.
-
Проверьте разъемы на наличие коррозии, грязи или масла, затем аккуратно подсоедините их.
-
|
}
|
