    • Проверка/замена датчика температуры рабочей жидкости автоматической трансмиссии (ATF)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    1. Поднимите автомобиль на подъемнике или включите стояночный тормоз и заблокируйте задние колеса, и поднимите переднюю часть автомобиля. Убедитесь в надежности установки автомобиля.
    1. Снимите грязезащитный щиток.
    1. Отсоедините разъем жгута электромагнитного клапана переключения.

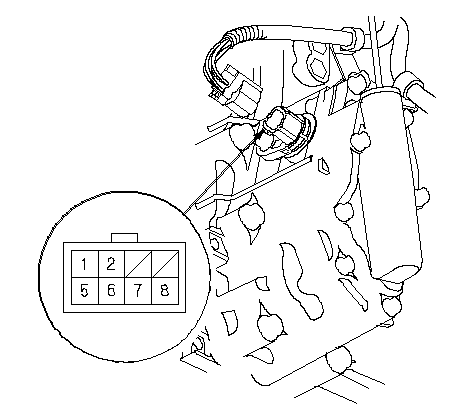

    1. Измерьте сопротивление датчика температуры рабочей жидкости между клеммами разъема электромагнитных клапанов переключения передач № 6 и № 7.
      Стандарт:
      50 Ω-25 kΩ

    1. Если сопротивление не соответствует стандарту, замените датчик температуры рабочей жидкости АКП и жгут проводов электромагнитного клапана. Перейдите к Этап 6 . Датчик температуры рабочей жидкости АКП поставляется только совместно со жгутом проводов электромагнитного клапана переключения передач. Если сопротивление находится в допустимых пределах, надежно подсоедините разъем и установите грязезащитный щиток.

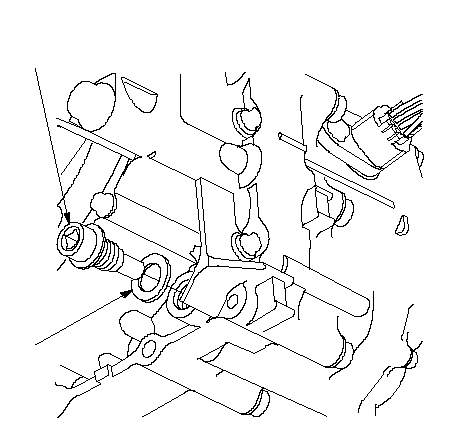

    1. Выверните сливную пробку (А), и слейте рабочую жидкость автоматической коробки передач (АТF).
    1. Затем установите сливную пробку обратно с новой уплотнительной шайбой (В).

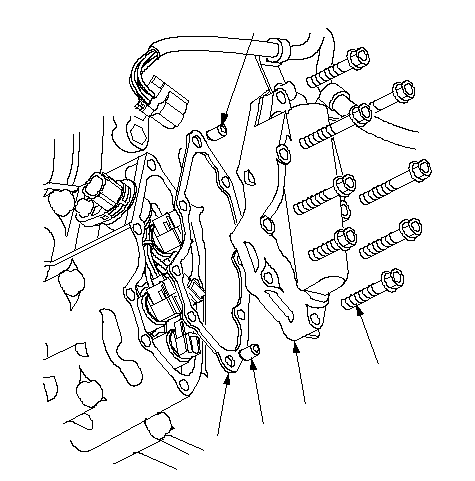

    1. Снимите крышку (А) электромагнитного клапана включения, цилиндрические штифты (В) и прокладку (С).

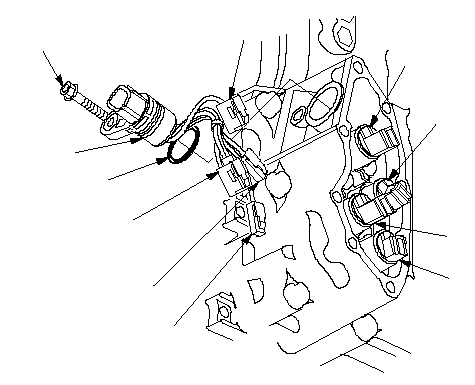

    1. Отсоедините разъемы, демонтируйте разъем (Е) жгута проводов электромагнитного клапана переключения передач и замените его.
    1. Установите новое уплотнительное кольцо (F) на новый разъем электромагнитного клапана, и установите разъем на корпус трансмиссии.
    1. Подсоедините разъем WHT и ORN к электромагнитному клапану переключения передач В. Датчик температуры ATF установлен в разъем WHT.
    1. Подсоедините клеммы жгута к электромагнитам:
      • Разъем провода BLU к электромагнитному клапану А.
      • Разъем провода GRN к электромагнитному клапану С.
      • Разъем провода YEL к электромагнитному клапану D.
    1. Установите крышку электромагнитных клапанов включения передач, направляющие штифты и новую прокладку.
    1. Проверьте разъем на наличие коррозии, грязи или масла, затем надежно подсоедините его.
    1. Установите грязезащитный щиток.
