    • Замена электромагнитного клапана переключения передач АКП и жгута проводов

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    1. Поднимите автомобиль на подъемнике или включите стояночный тормоз и заблокируйте задние колеса, и поднимите переднюю часть автомобиля. Убедитесь в надежности установки автомобиля.
    1. Снимите грязезащитный щиток.

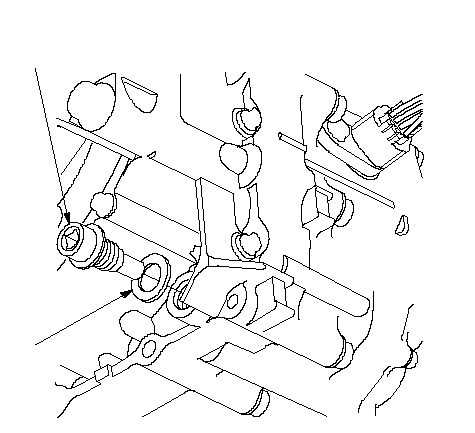

    1. Выверните сливную пробку (А), и слейте рабочую жидкость автоматической коробки передач (АТF).
    1. Затем установите сливную пробку обратно с новой уплотнительной шайбой (В).

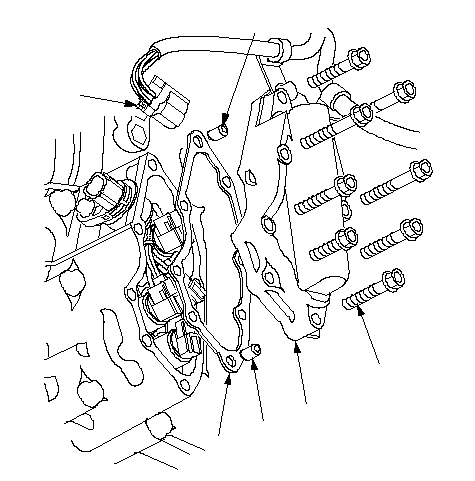

    1. Отсоедините разъем (A) жгута электромагнитного клапана переключения.
    1. Снимите крышку (В) электромагнитного клапана переключения, цилиндрические штифты (С) и прокладку (D).
    1. Отсоедините разъемы электромагнитного клапана.
      • При замене электромагнитного(-ых) клапана(-ов) перейдите к Этап 8

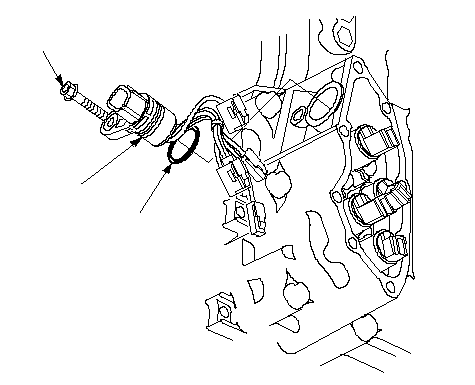

      • Заменяя жгут проводов электромагнитного клапана, снимите разъем жгута электромагнитного клапана (А) и замените его. Установите новое уплотнительное кольцо (В) на новый разъем электромагнитных клапанов, затем установите разъем на корпус трансмиссии, затем перейдите к Этап 13

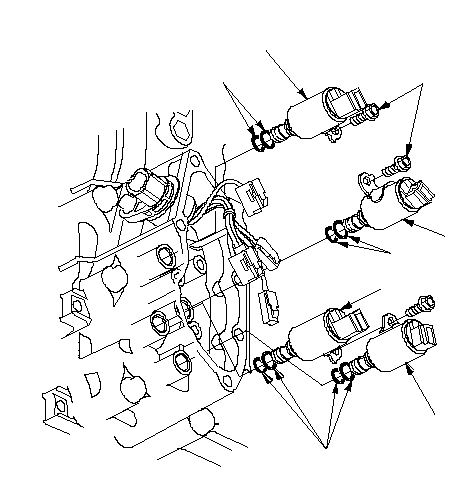

    1. Выверните крепежные болты, затем, удерживая корпус клапанов, снимите электромагнитные клапана. Не держитесь за разъем при снятии электромагнитного клапана.
    1. Установите новые уплотнительные кольца (по два кольца на каждый электромагнитный клапан) (Е) на вновь используемые электромагнитные клапаны.
      ПРИМЕЧАНИЕ: Новый электромагнитный клапан устанавливается с новыми уплотнительными кольцами. Устанавливая новый электромагнитный клапан, используйте уплотнительные кольца, которыми он оборудован.
    1. Установите электромагнитный клапан включения передач D (черный разъем) и электромагнитный клапан включения передач С (коричневый разъем) придерживая корпус распределителя электромагнитных клапанов; убедитесь в контакте между кронштейном крепления и корпусом сервомеханизма.
      ПРИМЕЧАНИЕ: Не держитесь за разъем электромагнитного клапана при его установке. Обязательно придерживайте корпус распределителя электромагнитных клапанов.
    1. Установите электромагнитный клапан включения передач В (черный разъем) придерживая корпус распределителя электромагнитных клапанов; убедитесь в контакте между кронштейном крепления и корпусом сервомеханизма.
    1. Установите электромагнитный клапан включения передач А (коричневый разъем) придерживая корпус распределителя электромагнитных клапанов; убедитесь в контакте между кронштейном крепления и кронштейном электромагнитного клапана В.
      ПРИМЕЧАНИЕ: Не устанавливайте электромагнитный клапан А до установки клапана В. Если электромагнитный клапан А установлен до клапана В, это может вызвать сбой системы гидравлического управления.
    1. Подсоедините клеммы жгута к электромагнитам:
      • Разъем провода BLU к электромагнитному клапану А.
      • Разъем провода ORN к электромагнитному клапану В.
      • Разъем провода GRN к электромагнитному клапану С.
      • Разъем провода YEL к электромагнитному клапану D.
    1. Установите крышку электромагнитных клапанов включения передач, направляющие штифты и новую прокладку.
    1. Проверьте разъем на наличие коррозии, грязи или масла, затем подсоедините его.
    1. Установите грязезащитный щиток.
