Замена переключателя режимов трансмиссии

Поднимите автомобиль на подъемнике или включите стояночный тормоз и заблокируйте задние колеса, и поднимите переднюю часть автомобиля. Убедитесь в надежности установки автомобиля.

Переключитесь в положение N.

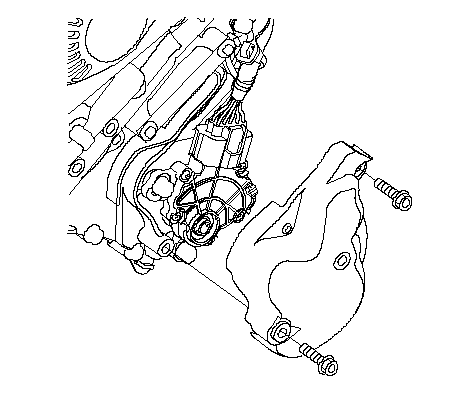

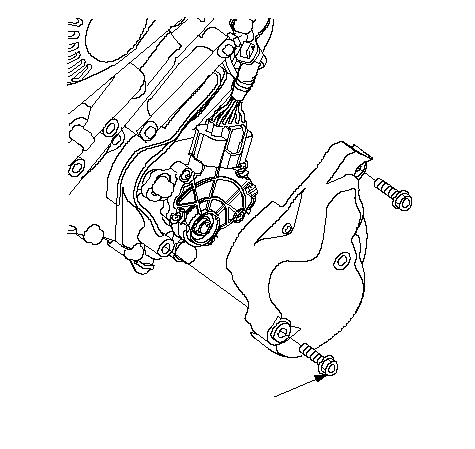

Снимите крышку переключателя положения передач.

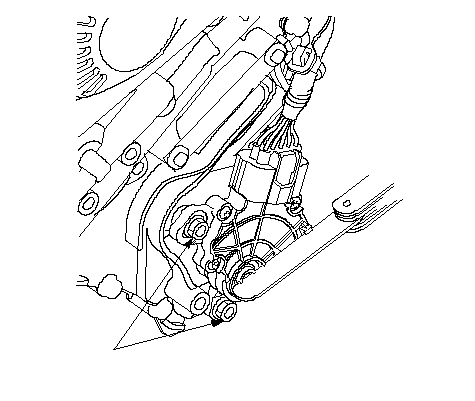

Снимите переключатель режимов коробки передач.

Убедитесь в том, что селектор находится в положении N. При необходимости установите его в положение N.

ПРИМЕЧАНИЕ: Не устанавливайте положение селектора вала управления. Сжатие концов вала управления может привести к появлению неправильного сигнала датчика включенной передачи или люфту между валом управления селектора и датчиком.

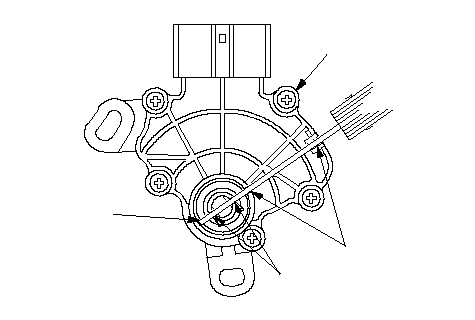

Совместите прорези (А) на вращающейся рамке с прорезями нейтрального положения (В) на переключателе режимов (С), затем вставьте щуп (D) (2,0 мм) в прорези для установки положения N.

ПРИМЕЧАНИЕ: Убедитесь, что используете щуп 2,0 мм или подобный ему инструмент для установки переключателя в положение N.

Осторожно установите переключатель режимов (А) на валу управления (В), удерживая его в положении N 2,0 мм щупом (C).

После установки переключателя диапазонов в положении N затяните болты. Не допускайте перемещения переключателя диапазонов при затяжке болтов. Выньте щуп.

Проверьте разъемы на наличие коррозии, грязи или масла, затем аккуратно подсоедините их.

Включите зажигание, повернув ключ в положение ON (II). Последовательно переместите рычаг селектора во все положения и проверьте синхронизацию переключателя диапазонов по индикатору режимов.

Убедитесь, что двигатель заводится в положениях P и N и не заводится при других положениях рычага селектора.

Убедитесь, что при рычаге переключения передач, установленном в положение R, загораются фонари включения передачи заднего хода.

Сделайте так, чтобы передние колеса свободно крутились, запустите двигатель и проверьте работу механизма переключения.

Установите крышку переключателя положения передач.
