    • Проверка переключателя режимов коробки передач

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

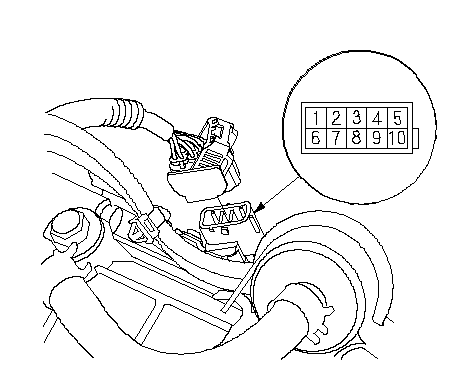

    1. Отсоедините разъем (А) жгута переключателя режимов АКП.
    1. Проверьте электропроводность между клеммами разъема. Неразрывности не должно быть между клеммами в следующей таблице для каждого положения переключателя.
    1. Проверка переключателя режимов трансмиссии закончилась, если результат проверки OK.
      Если нет непрерывности между любыми клеммами, переходите к Этап 5 .
    1. Поднимите автомобиль на подъемнике или включите стояночный тормоз и заблокируйте задние колеса, и поднимите переднюю часть автомобиля. Убедитесь в надежности установки автомобиля.

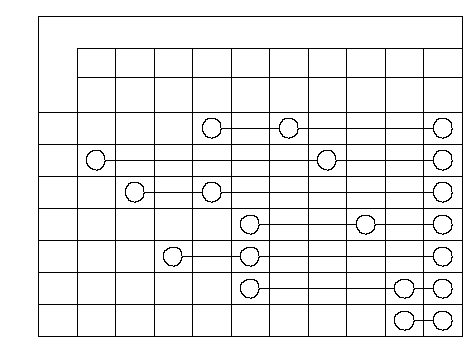

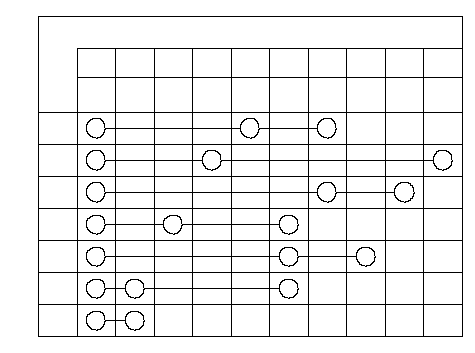

    Разъем жгута проводов переключателя режимов трансмиссии     Семипозиционная трансмиссия

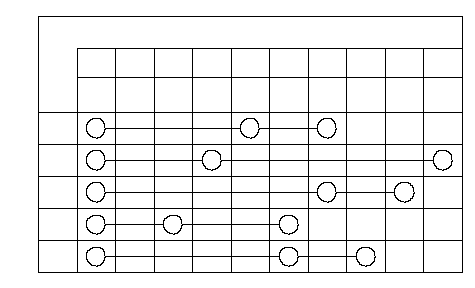

    Разъем жгута проводов переключателя режимов трансмиссии     Пятипозиционная трансмиссия

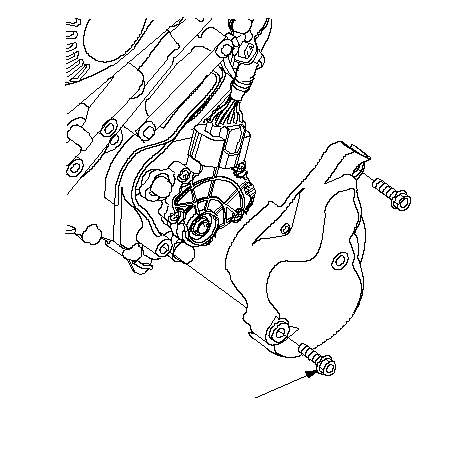

    1. Снимите крышку переключателя положения передач.

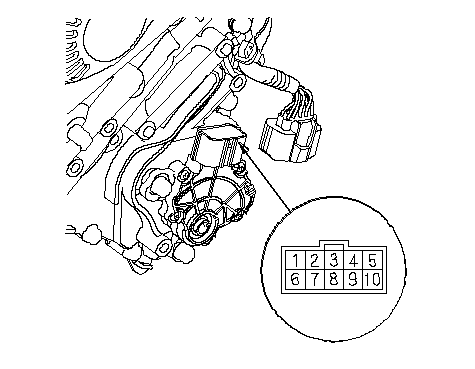

    1. Отсоедините разъем переключателя режимов трансмиссии.
    1. Проверьте электропроводность между клеммами разъема. Неразрывности не должно быть между клеммами в следующей таблице для каждого положения переключателя.
    Разъем жгута проводов переключателя режимов трансмиссии     Семипозиционная трансмиссия

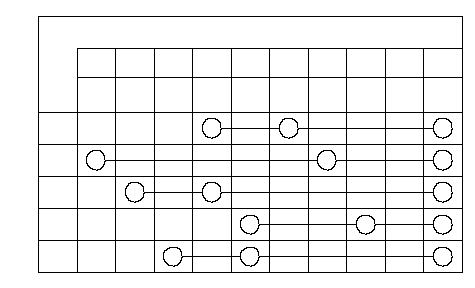

    Разъем жгута проводов переключателя режимов трансмиссии     Пятипозиционная трансмиссия

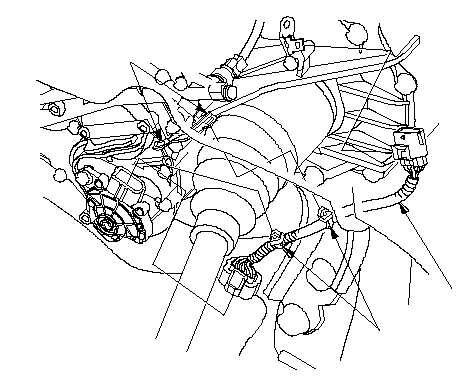

    1. Если проверка неразрывности переключателя режимов трансмиссии дала положительный результат, замените неисправный жгут переключателя режимов трансмиссии; снимите хомуты жгута (А) со скобы хомута (В); снимите жгут переключателя режимов трансмиссии (С).

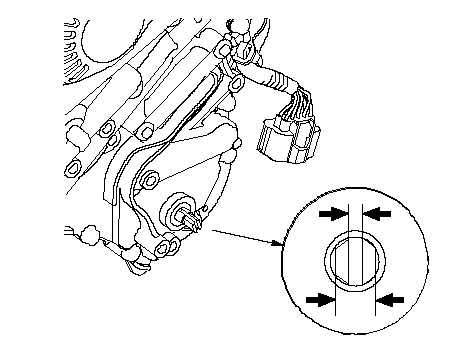

    1. При отсутствии электропроводности между клеммами снимите переключатель диапазонов и проверьте установку конца вала селектора (А).
      Спецификация вала управления селектором:
      Ширина (В):
      6,1−6,2 мм
      Зазор (С):
      1,8−2,0 мм

    1. Если измеренные величины находятся в допустимых пределах, замените переключатель режимов коробки передач. Если измеренные величины выходят за допустимые пределы, восстановите управление селектором конца вала и проведите повторную проверку электропроводности между клеммами переключателя диапазонов.
