Снятие коленчатого вала и поршней
Применимость для следующих годов выпуска и кузовов: 2009, CU2
-
-
Снимите коробку передач:
-
-
-

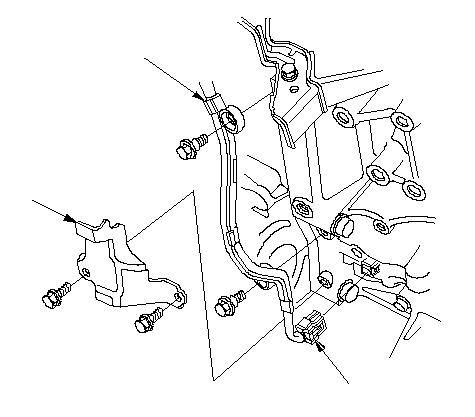

Снимите крышку датчика положения коленчатого вала (CKP) (А), затем отсоедините разъем датчика положения коленчатого вала (CKP) (В).
-
Снимите держатель жгута проводов (C).
-
-
-
|
A
B
C
}
|
-

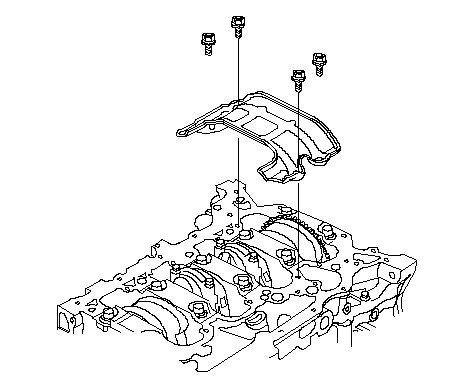

Снимите маслоотражательную пластину.
|
}
|
-

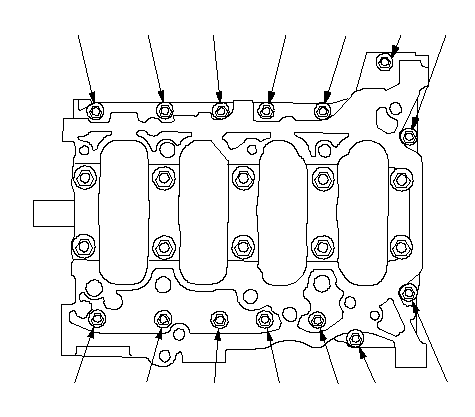

Снимите 8-мм болты.
|
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
}
|
-

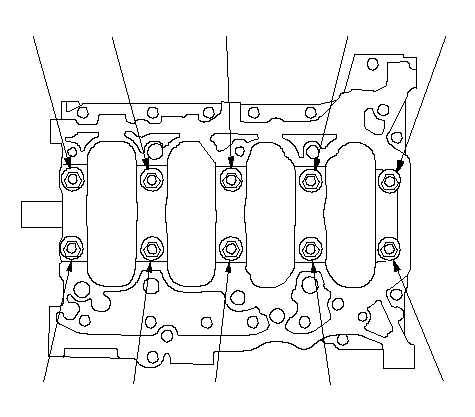

Снимите болты колпаков подшипников. Чтобы избежать коробления головки цилиндров, отпускайте один за другим болты на 1/3 оборота и повторяйте эту последовательность действий, пока все болты не будут отпущены.
|
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
}
|
-

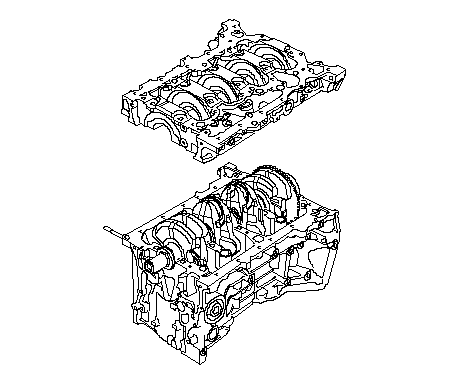

Снимите картер коренных опор и коренные вкладыши. Уложите и храните все подшипники в определенном порядке.
-
Снимите колпаки шатунов/вкладыши. Храните все колпаки/подшипники в порядке.
|
}
|
-

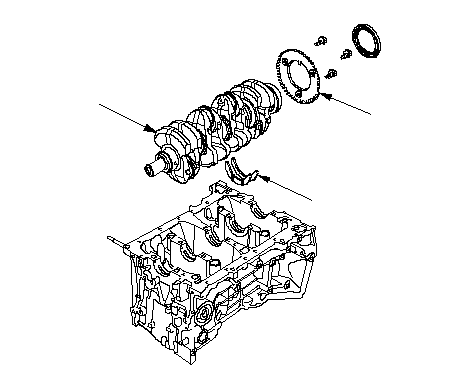

Выньте коленчатый вал (А) из двигателя. Будьте осторожны, чтобы не повредить коренные шейки и импульсную пластину CKP (В).
-
Снимите импульсную пластину датчика CMP.
-
Снимите упорные полукольца (С).
-
Снимите верхние вкладыши с шатунов и положите их в определенном порядке вместе с их соответствующими колпаками.
|
A
B
C
}
|
-

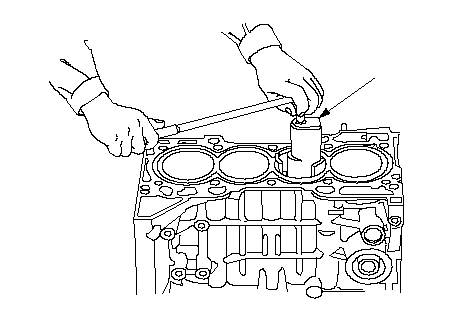

Если вы заметили наличие выступов металла или твердые сажевые отложения в верхней части каждого цилиндра, снимите их с помощью развертки для снятия верхнего выступа (А). Следуйте инструкциям производителя развертки. Если не удалить выступ металла, он может повредить поршни при их снятии.
|
A
}
|
-

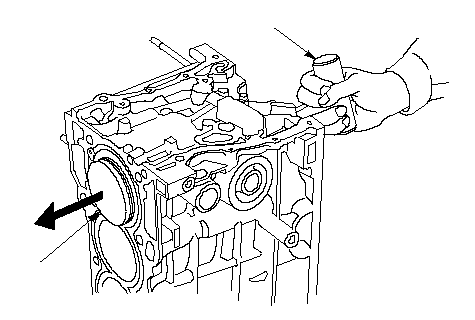

Используйте деревянную рукоятку или молоток (А), чтобы выбить поршень/шатун в сборе (В).
-
Установите нижний блок и подшипники на блок двигателя в то положение, в котором они стояли изначально.
-
Установите на место шатунные вкладыши и колпаки шатунов в том же порядке, что и при снятии каждого узла в сборе: поршень/шатун.
-
Пометьте каждый блок поршень-шатун соответствующим номером цилиндра, чтобы позже установить их в правильном порядке.
ПРИМЕЧАНИЕ: Номер, имеющийся на каждом шатуне, не указывает его положения в двигателе, а указывает размер отверстия шатунного подшипника.
|
A
B
}
|
