Снятие головки блока цилиндров
Применимость для следующих годов выпуска и кузовов: 2009, CU2
|
ПРИМЕЧАНИЕ:
-
Защитите крылья, чтобы не допустить повреждения лакокрасочного покрытия.
-
Чтобы не допустить повреждений, отсоединяйте электрические разъемы осторожно, удерживая разъем за его корпус.
-
Чтобы не допустить повреждения головки цилиндров, дождитесь, пока температура охлаждающей жидкости опустится ниже 38 °C , прежде чем отпускать болты крепления головки цилиндров.
-
Пометьте все жгуты проводов и шланги, чтобы не перепутать их при установке. Также убедитесь, что они не касаются других проводов или шлангов и не касаются других деталей.
-
-
-
-
-
-
-

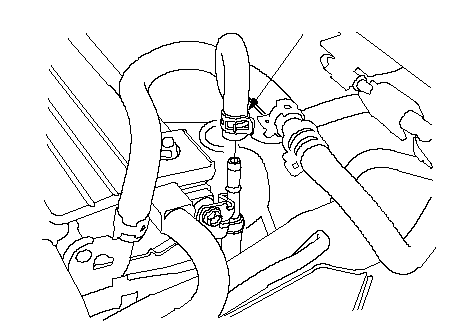

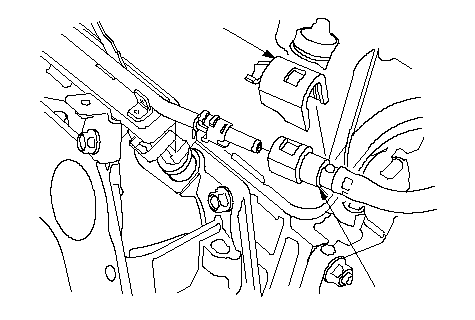

Снимите шланг (A) бачка абсорбера паров топлива (EVAP).
|
A
}
|
-
|
A
B
}
|
-

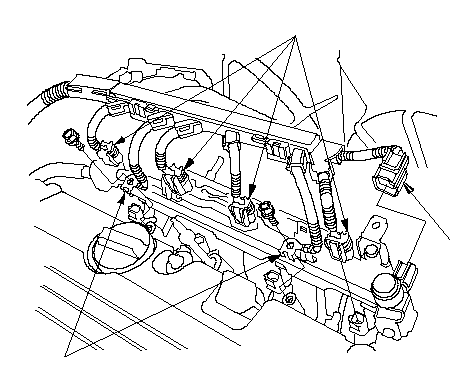

Отсоедините четыре разъема форсунок (А), разъем электромагнитного клапана системы управления работой опоры двигателя (В) и снимите кабели "массы" (С).
|
A
B
C
}
|
-

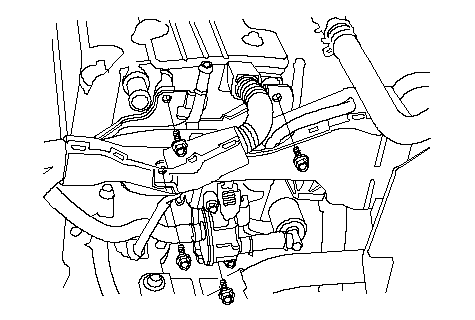

Выкрутите четыре болта, которые крепят скобу клапана продувки бачка абсорбера паров топлива (EVAP).
|
}
|
-

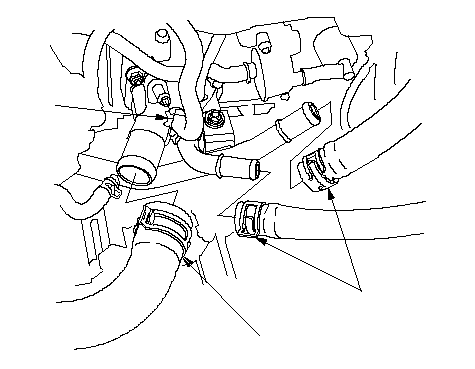

Отсоедините верхний шланг радиатора (А), шланги отопителя (В) и шланг перепуска охлаждающей жидкости (С).
|
A
B
C
}
|
-

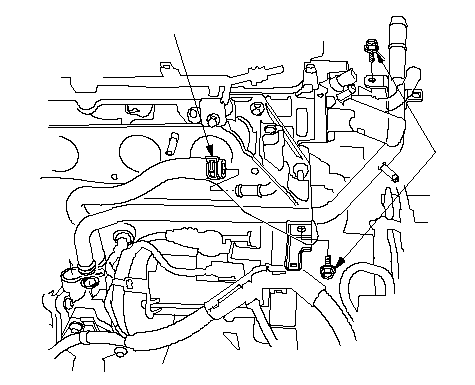

Снимите два болта (А), крепящие соединительную трубку.
-
Снимите шланг перепуска охлаждающей жидкости (В).
-
Снимите следующие разъемы жгута проводов двигателя и хомуты жгута проводов с головки цилиндров:
-
Разъем датчика 1 температуры охлаждающей жидкости (ЕСТ)
-
Разъем А (впускной) датчика положения распределительного вала (CMP)
-
Разъем В (выпускной) датчика положения распределительного вала (CMP)
-
Разъем электромагнитного клапана управления маслом коромысел
-
Разъем датчика давления масла коромысла
-
Разъем клапан продувки бачка абсорбера EVAP
-
Разъем электромагнитного клапана управления подачей масла в механизм изменения фаз газораспределения (VTC)
-
Разъем датчика давления масла двигателя
-
-
|
A
B
}
|
-

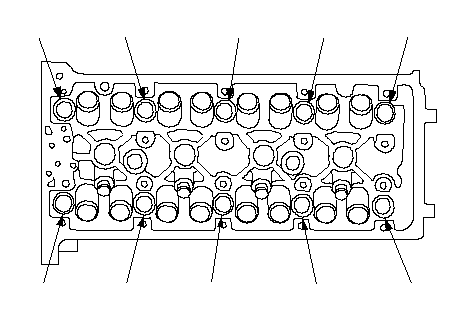

Снимите болты крышки головки цилиндров. Чтобы избежать коробления головки цилиндров, отпускайте один за другим болты на 1/3 оборота и повторяйте эту последовательность действий, пока все болты не будут отпущены.
-
Снимите головку цилиндров.
|
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
}
|
