Снятие и установка впускного коллектора
Применимость для следующих годов выпуска и кузовов: 2009, CU2
-

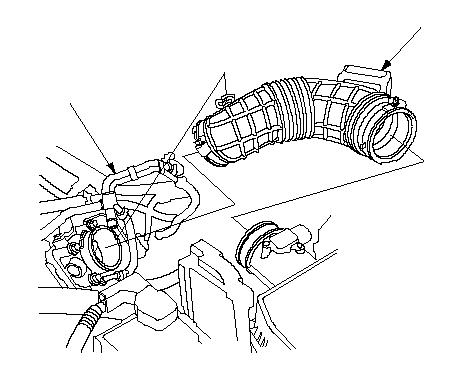

Снимите вентиляционную трубку (A) и впускной воздуховод (B).
|
A
B
}
|
-

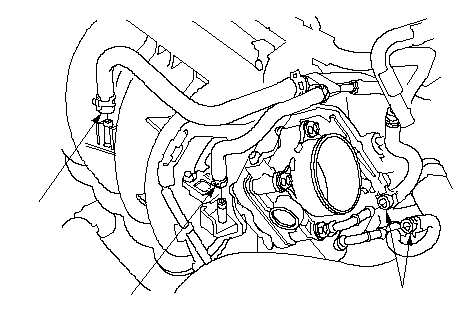

Снимите шланг (А) бачка абсорбера паров топлива (EVAP) и вакуумный шланг тормозного усилителя (B).
-
Отсоедините шланги (С) перепуска охлаждающей жидкости и заткните их.
|
A
B
C
}
|
-

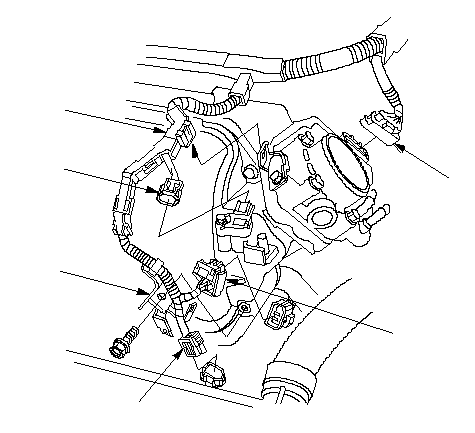

Отсоедините разъем датчика абсолютного давления (МАР) (А), разъем исполнительного элемента привода дроссельной заслонки (В) и дополнительный жгут проводов стартера (С).
-
Модели для рынка ЕС: Отсоедините разъем дополнительного жгута проводов датчика уровня масла (D).
-
Снимите держатель жгута (Е) и скобу хомута жгута проводов (F).
|
A
D
B
E
F
C
}
|
-

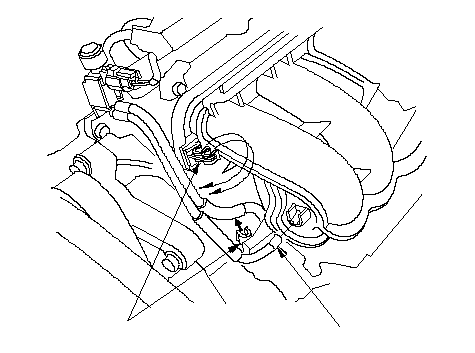

Модели для рынка ЕС: Снимите хомут жгута проводов (А).
-

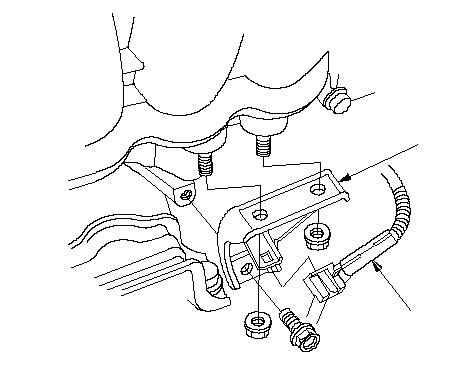

Снимите кронштейн впускного коллектора (В).
|
A
B
}
|
-

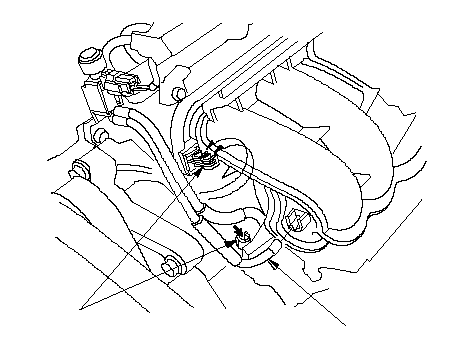

Отсоедините вакуумные шланги (А) от впускного коллектора.
-
Извлеките вакуумный шланг из хомутов (В).
|
A
B
}
|
-
Выньте болты и гайки крепления впускного коллектора, затем снимите коллектор с головки цилиндров.
|
}
|
-

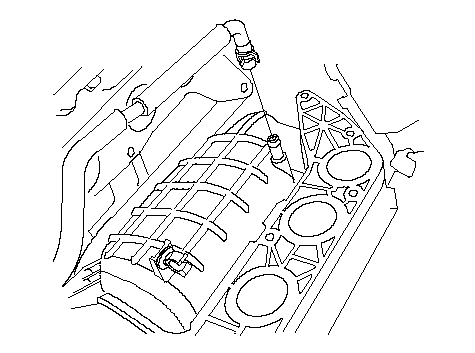

Снимите шланг (А) системы положительной вентиляции картера (PCV), затем снимите впускной коллектор с автомобиля (В).
|
}
|
|
Установка
-

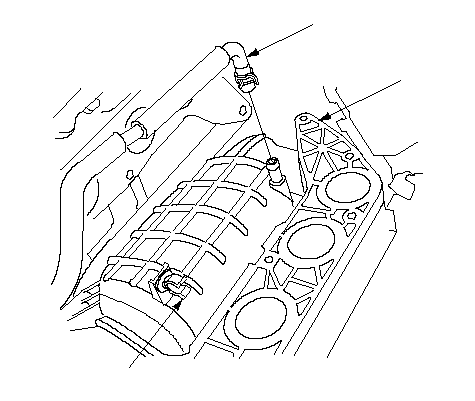

Установите шланг PCV (А) на впускной коллектор (В) и хомут (С).
|
A
B
C
}
|
-

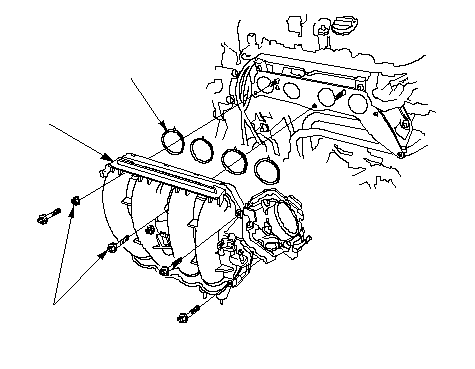

Установите впускной коллектор (А) с новой прокладкой (В) и затяните болты/гайки в направлении "крест-накрест" в два или три этапа, начиная с внутреннего болта.
|
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
A
B
}
|
-
Установите вакуумный шланг (А) на впускной коллектор.
-
Установите вакуумные шланги в хомуты (В).
|
A
B
}
|
-

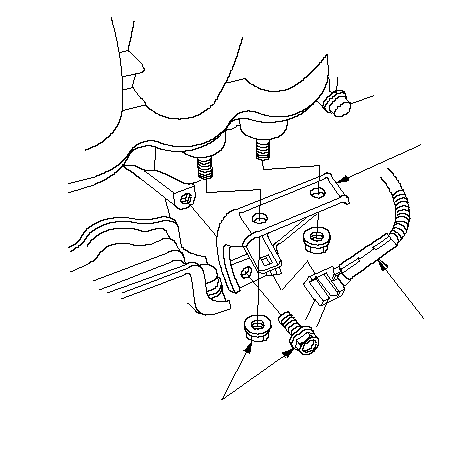

Установите скобу крепления впускного коллектора (А).
-
Модели для рынка ЕС: Установите фиксатор жгута проводов (В).
|
8 x 1.25 mm
22 N·m (2.2 kgf·m)
A
B
}
|
-
Подсоедините разъем датчика (МАР) (А), разъем исполнительного элемента привода дроссельной заслонки (В) и разъем дополнительного жгута проводов стартера (С).
-
Модели для рынка ЕС: Подсоедините разъем дополнительного жгута проводов датчика уровня масла (D).
-
Установите держатель жгута проводов (Е) и скобу хомута жгута проводов (F).
|
A
D
B
E
F
C
}
|
-

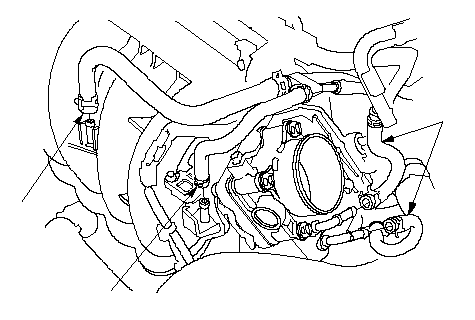

Установите шланг перепуска воды (А), бачок абсорбера EVAP (В) и вакуумный шланг тормозного усилителя (С).
|
A
B
C
}
|
-

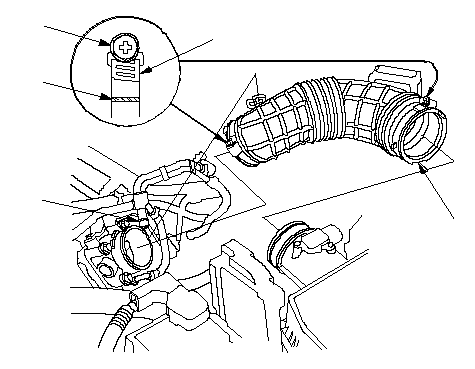

Установите впускной воздуховод (A), затем установите вентиляционную трубку (B).
ПРИМЕЧАНИЕ: Затягивая винт хомута шланга (С), совместите кромку хомута шланга (D) с меткой (Е) на хомуте шланга. Если перетянуть винт дальше метки,замените хомут шланга.
|
A
D
B
E
C
}
|
-

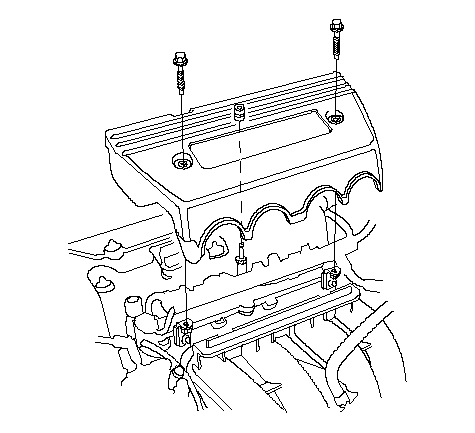

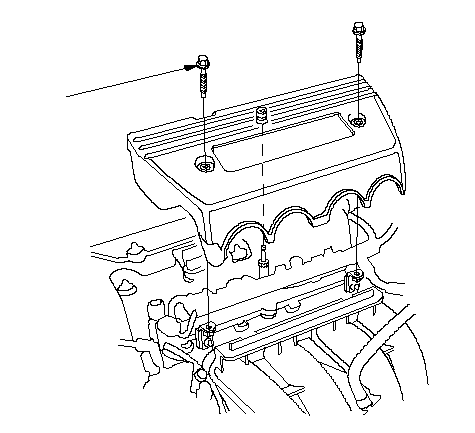

Установите крышку впускного коллектора.
-
Вытрите вылившуюся охлаждающую жидкость
-
После установки проверьте, чтобы все трубки, шланги и разъемы были установлены правильно.
-
|
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
