Удаление быстроразъемных соединительных элементов топливопроводов топливной системы
Применимость для следующих годов выпуска и кузовов: 2009, CU2
-

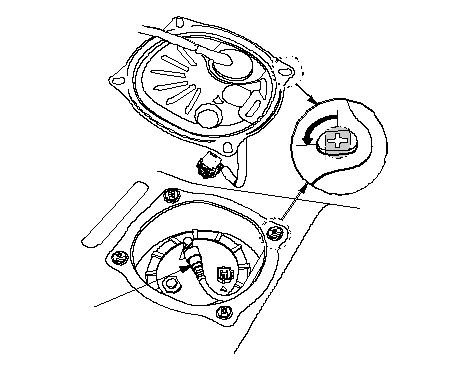

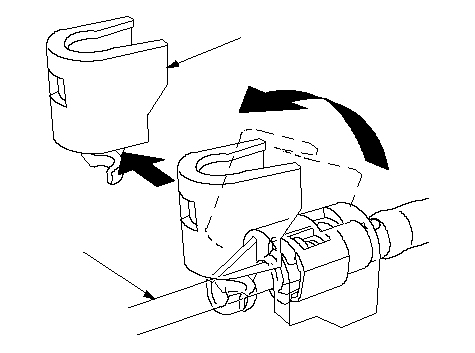

Если имеется, снимите крышку быстроразъемного соединения топливопровода. Поднимите крышку (А) c топливопровода (В) и снимите их в показанном на рисунке порядке.
-
|
A
B
}
|
-

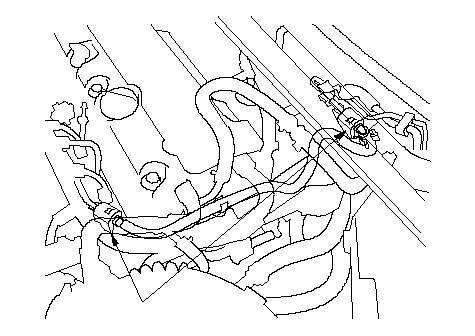

Проверьте наличие грязи на быстроразъемном соединительном элементе (А) топливопровода и при необходимости очистите его.
|
A
}
A
}
|
-

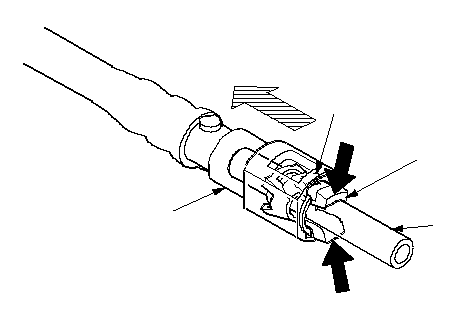

Оберните куском ткани или бумажной салфеткой быстроразъемное соединение топливопровода (А). Удерживайте разъем (А) одной рукой и сожмите фиксирующие лапки (В) другой рукой, чтобы освободить их из фиксаторов (С). Потяните разъем и снимите его.
ПРИМЕЧАНИЕ:
-
Будьте осторожны, чтобы не повредить трубку (D) или другие детали. Не пользуйтесь инструментами.
-
Если разъем не снимается, удерживайте нажатыми лапки фиксатора и попеременно двигайте разъем вперед-назад, пока он легко не снимется.
-
Не снимайте фиксатор с трубопровода; в случае снятия фиксатор необходимо заменить.
|
A
D
B
C
}
|
-

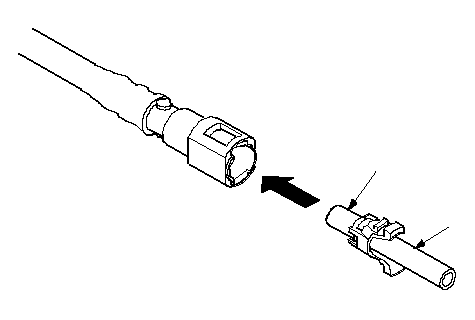

Проверьте зону соединения (А) трубопровода (В), чтобы убедиться в отсутствии грязи и повреждений.
-
Если присутствует загрязнение, прочистите разъем паром и высушите сжатым воздухом.
-
Если поверхность ржавая или повреждена, замените топливный насос, топливный фильтр и подводящий топливопровод.
|
A
B
}
|
-

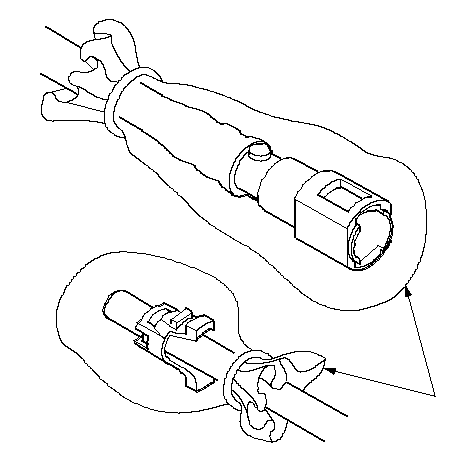

Чтобы не допустить повреждения или попадания посторонних преметов, закройте отсоединенный разъем трубопроводов и концы трубок пластиковыми пробками (А).
ПРИМЕЧАНИЕ: Удерживающий фиксатор не может быть повторно использован, если снять его с трубки.
Замените удерживающий фиксатор при:
-
замене топливораспределительной рампы.
-
замене топливопровода.
-
замене топливного насоса.
-
замене топливного фильтра.
-
при замене топливного бака.
-
если он был снят с трубки.
-
если он поврежден.
|
A
}
|
