Меры предосторожности для быстроразъемных соединительных элементов топливопроводов топливной системы

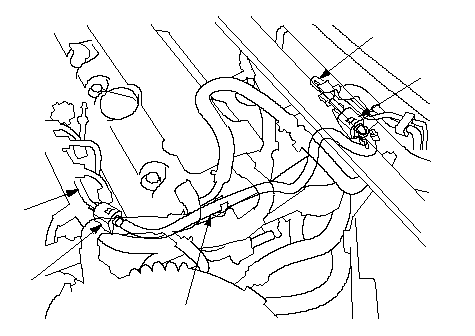

Быстроразъемные/топливопровода (A), (B), (C) соединяют топливораспределительную рампу (D) со шлангом подачи топлива(E), шланг подачи топлива с топливопроводом (F), и топливопровод (G) с блоком топливного бака (H). При снятии или установке шланга подачи топлива, блока топливного бака или топливного бака необходимо отсоединять или подсоединять быстроразъемные соединения.

Обратите внимание на следующее:

Снятое быстроразъемное соединение трубок может быть использовано многократно, однако удерживающий фиксатор на соединяемой трубке не может быть повторно использован, если он был снят с трубки. Замените удерживающий фиксатор при:

При смене клапанных тарелок используйте детали того же производителя и размера.

Положение	Производитель	Цвет удерживающего фиксатора	Диаметр труб
A	Tokai DTR	Синий зеленый	8 мм
B	Tokai DTR	Зеленый	6,3 мм
C	Sanoh	Белый	9,5 мм

A

D

E

B

F

}

C

G

H

}
