Перечень расположения компонентов системы кондиционера и отопителя

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

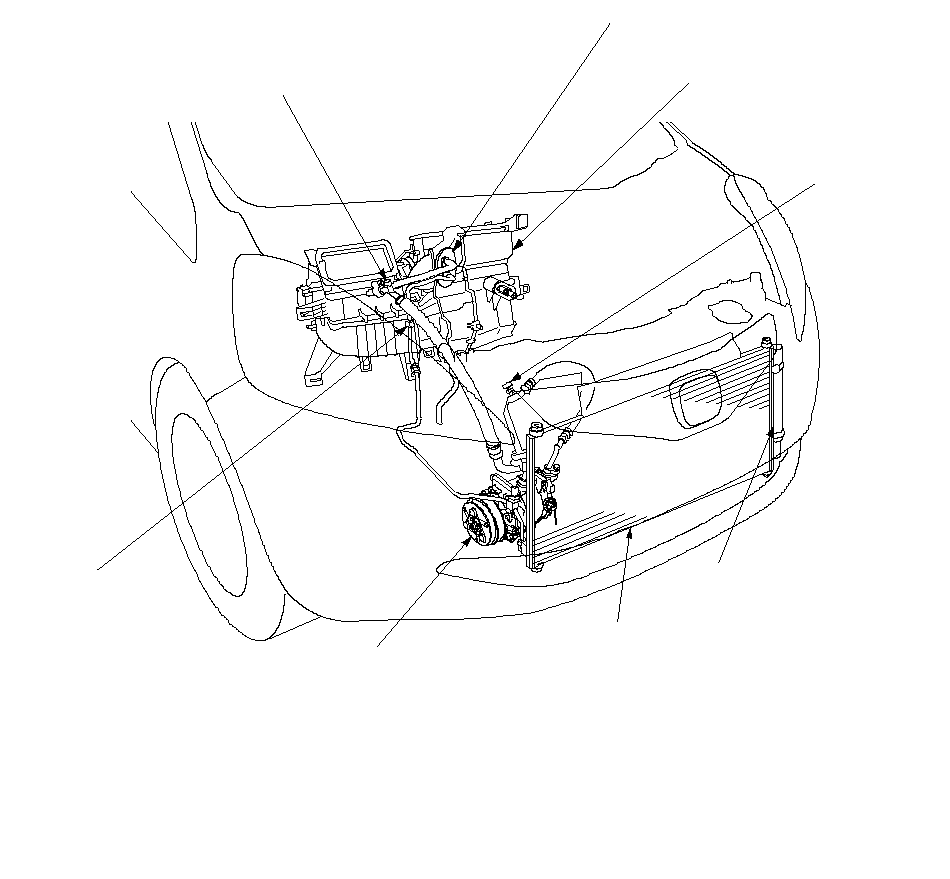

СМОТРОВОЕ СТЕКЛО
(Для некоторых моделей)

КОНДЕНСАТОР КОНДИЦИОНЕРА ВОЗДУХА
Замена,
в руководстве по ремонту, P/N 62TF000B

РЕСИВЕР/СИККАТИВ ОБЕЗВОЖИВАТЕЛЯ
Замена,
В руководстве по ремонту, P/N 62TF000B

КОМПРЕССОР КОНДИЦИОНЕРА
Замена,
в руководстве по ремонту, P/N 62TF000B
Проверка сцепления,
в руководстве по ремонту, P/N 62TF000B
Повторный сбор сцепления,
в руководстве по ремонту, P/N 62TF000B
Замена устройства тепловой защиты,
в руководстве по ремонту, P/N 62TF000B
Замена выпускного клапана,
в руководстве по ремонту, P/N 62TF000B

СЛУЖЕБНЫЙ КЛАПАН
(СТОРОНА НИЗКОГО ДАВЛЕНИЯ)

РАДИАТОР ИСПАРИТЕЛЯ
(расположенный в узле отопителя)
Замена,

КЛАПАН РАСШИРИТЕЛЯ
Замена,

СЛУЖЕБНЫЙ КЛАПАН
(СТОРОНА ВЫСОКОГО
ДАВЛЕНИЯ)

Показана модель ЛРК, модель ПРК аналогична.

}

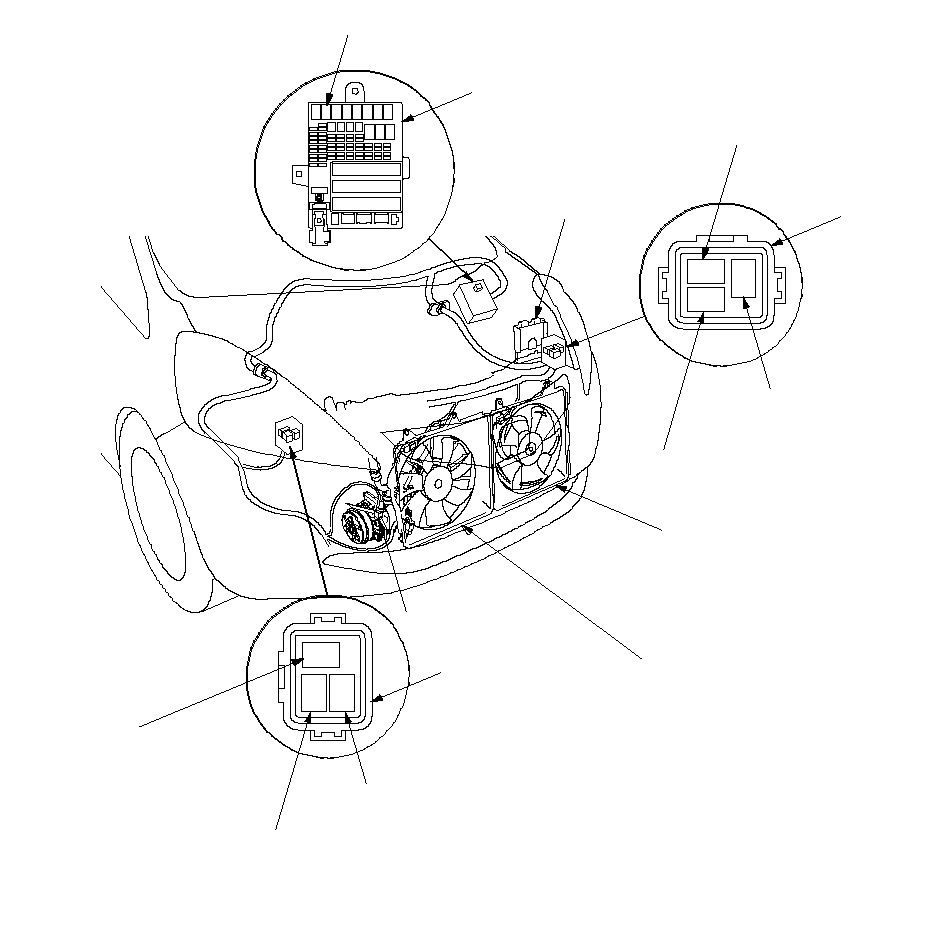

РЕЛЕ ЭЛЕКТРОПРИВОДА ВЕНТИЛЯТОРА САЛОНА

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

Блок ECM/PCM

КОНДЕНСАТОР КОНДИЦИОНЕРА ВОЗДУХА
РЕЛЕ ВЕНТИЛЯТОРА
Проверка,

ВСПОМОГАТЕЛЬНЫЙ
БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ
ОТСЕКЕ (модель ЛРК)

КОМПРЕССОР КОНДИЦИОНЕРА
РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
Проверка,

РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА

ВЕНТИЛЯТОР РАДИАТОРА
Замена,
В руководстве по ремонту, P/N 62TF000A
Тест электродвигателя вентилятора,
В руководстве по ремонту, P/N 62TF000A

ВЫКЛЮЧАТЕЛЬ
КОНДИЦИОНЕРА

Показана модель ЛРК, модель ПРК аналогична.

ВЕНТИЛЯТОР КОНДЕНСАТОРА КОНДИЦИОНЕРА
Замена,
В руководстве по ремонту, P/N 62TF000A
Тест электродвигателя вентилятора,
В руководстве по ремонту, P/N 62TF000A

ВСПОМОГАТЕЛЬНЫЙ
БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ
(модель ПРК)

РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА
Проверка,

РЕЛЕ ВЕНТИЛЯТОРА КОНДЕНСАТОРА КОНДИЦИОНЕРА ВОЗДУХА
Проверка,

КОМПРЕССОР КОНДИЦИОНЕРА
РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
Проверка,

}

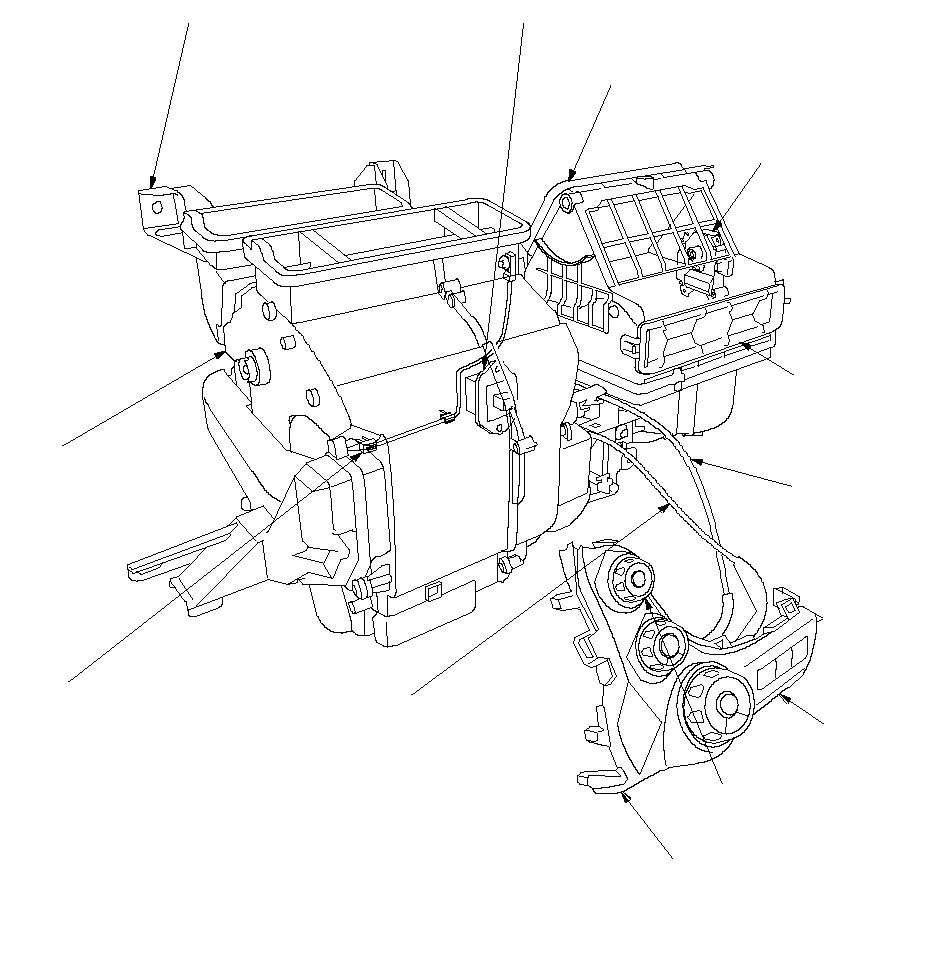

БЛОК ОТОПИТЕЛЯ/РАДИАТОР
Замена,
в руководстве по ремонту, P/N 62TF000B

РЕЗИСТОР ОТОПИТЕЛЯ
Проверка,

БЛОК ВЕНТИЛЯТОРА ОТОПИТЕЛЯ
Удаление/установка,
Замена компонентов,

РЕЦИРКУЛЯЦИЯ
ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ
Удаление/установка,

Проверка,

РАДИАТОР ИСПАРИТЕЛЯ
(Расположенный в узле отопителя)
Замена,

ТЕМПЕРАТУРА
ИСПАРИТЕЛЯ
ДАТЧИК
Проверка,
в руководстве по ремонту,
P/N 62TF000B

КАБЕЛЬ УПРАВЛЕНИЯ СМЕСИТЕЛЕМ ВОЗДУХА
Удаление/установка,

в руководстве по ремонту,
P/N 62TF000B

БЛОК ПЫЛИ И
ЗАЩИЩАЮЩИЙ ОТ ПЫЛЬЦЫ
ФИЛЬТР
Замена,

РЕЖИМ УПРАВЛЕНИЯ
ПРОВОД
Удаление/установка,

в руководстве по ремонту,
P/N 62TF000B

БЛОК УПРАВЛЕНИЯ HVAC
Удаление/установка,

ВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА
ОБОГРЕВАТЕЛЯ
Проверка,
в руководстве по ремонту,
P/N 62TF000B

ПАНЕЛЬ УПРАВЕЛНИЯ ОТОПИТЕЛЕМ
Удаление/установка,
Разборка и сборка,

Показана модель ЛРК, модель ПРК аналогична.

}
