    • Удаление/установка провода управления обогревателем

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Трос управления режимами
    1. Откройте вещевой ящик. Снимите фиксатор вещевого ящика с каждой стороны, затем опустите его.
    1. Установите регулятор управления режимами на Vent ( ).

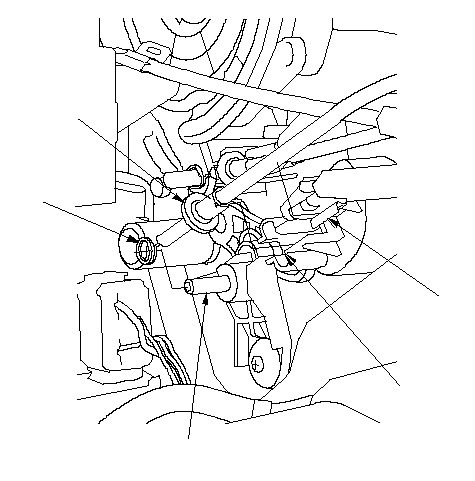

    1. Отсоедините корпус троса управления режимами от хомута (А) и отсоедините внутренний трос (В) от тяги управления режимами (С).
    1. Выполняйте операции по прокладке троса в порядке, обратном его снятию, соблюдая следующее:
      • Убедитесь, что кольцо (D) вставлено в канавку (Е).
      • После установки включите функции управления панели управления, чтобы убедиться в их правильной работе.

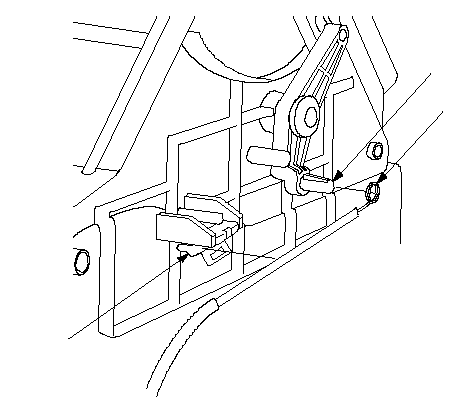

    Трос управления рециркуляцией
    1. Откройте вещевой ящик. Снимите фиксатор вещевого ящика с каждой стороны, затем опустите его.
    1. Установите рычаг управления рециркуляцией в положение Recirculate ( ).
    1. Отсоедините корпус троса управления рециркуляцией от хомута (А) и отсоедините внутренний трос (В) от тяги управления рециркуляцией (С).
    1. Поверните тягу управления рециркуляцией по часовой стрелке до упора и удерживайте ее. Прикрепите трос управления рециркуляцией к тяге управления рециркуляцией, затем зафиксируйте трос управления рециркуляцией в хомут.
    1. После установки включите функции управления панели управления, чтобы убедиться в их правильной работе.
    Трос управления смесителем воздуха (кроме моделей KZ, KP и MA)
    1. Откройте вещевой ящик. Снимите фиксатор вещевого ящика с каждой стороны, затем опустите его.
    1. Установите регулятор управления температурой в положение MAX COOL.

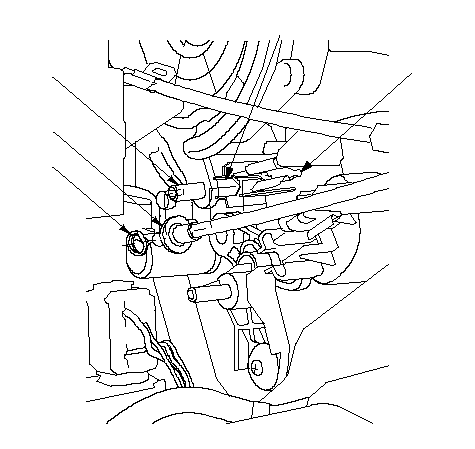

    1. Отсоедините корпус троса управления смесителем воздуха от хомута (А), и отсоедините внутренний трос (В) от тяги управления смесителем воздуха (С).
    1. Установите трос в порядке, обратном снятию, соблюдая следующее:
      • Убедитесь, что кольцо (D) вставлено в канавку (Е).
      • После установки включите функции управления панели управления, чтобы убедиться в их правильной работе.
