Снятие и установка вентилятора, электродвигателя и кожуха радиатора и конденсатора кондиционера
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Снятие
-

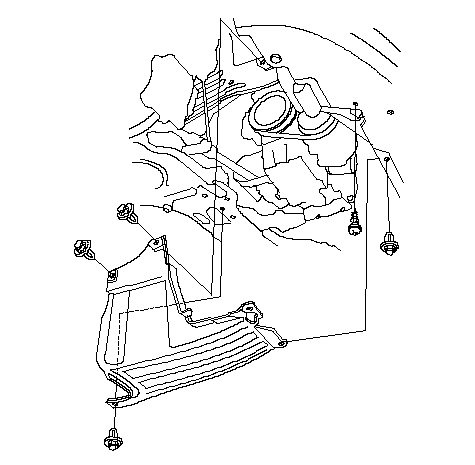

Снимите правый грязезащитный щиток.
-
-
Поднимите автомобиль на полную высоту подъемника.
|
}
|
-

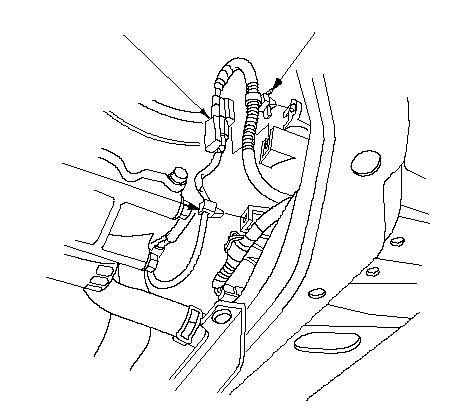

Снимите разъем реле муфты сцепления компрессора кондиционера (A) с фиксатора, затем снимите хомуты жгута проводов (B).
-
Опустите автомобиль на подъемнике.
|
A
B
B
}
|
-

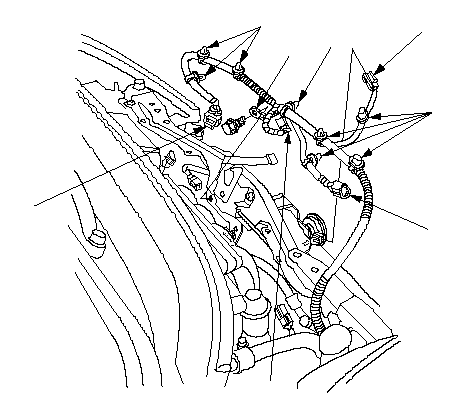

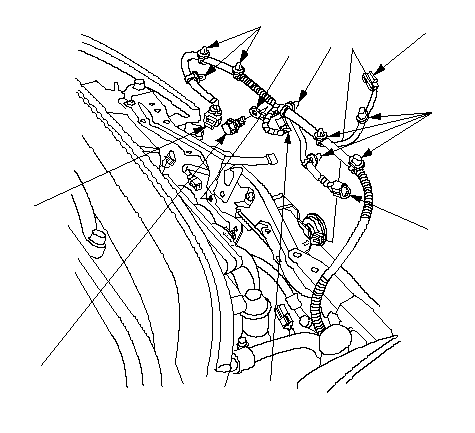

Отсоедините разъемы (А) электродвигателя вентилятора, разъем крышки замка капота (В) и разъем клаксона (С), затем снимите кабель "массы" (D) и фиксаторы жгута проводов (Е).
|
Автомобиль с ПРК
E
D
E
C
E
A
A
B
}
Автомобиль с ЛРК
E
D
E
C
E
A
A
B
}
|
-

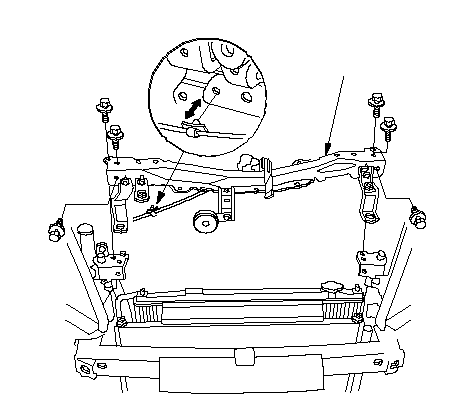

Снимите крепежные болты лонжерона и снимите фиксатор троса открывателя капота (А), затем снимите лонжерон (В).
|
A
B
}
|
-
Снимите бачок для охлаждающей жидкости (А).
-

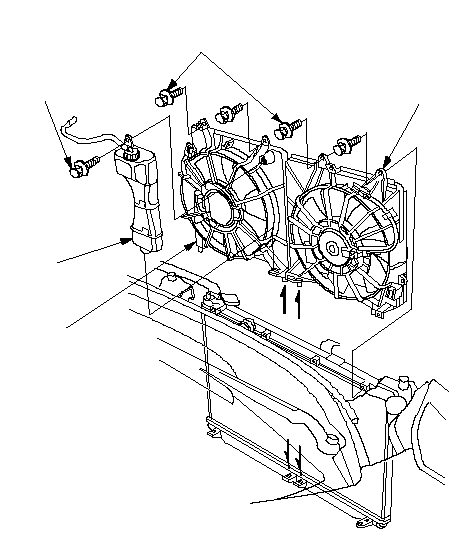

Снимите блок кожуха вентилятора конденсатора (В), затем снимите блок кожуха вентилятора радиатора (С) со стороны кожуха вентилятора конденсатора.
|
A
C
B
}
|
-

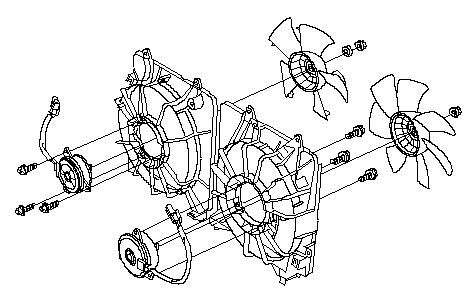

Разберите кожухи вентилятора.
|
}
|
|
Установка
-

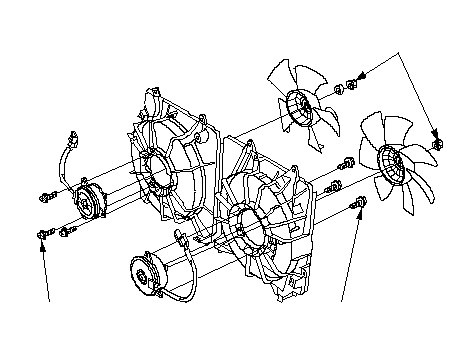

Соберите кожухи вентилятора.
|
4.0 N·m
(0.41 kgf·m)
3.9 N·m
(0.4 kgf·m)
6.0 N·m
(0.61 kgf·m)
}
|
-

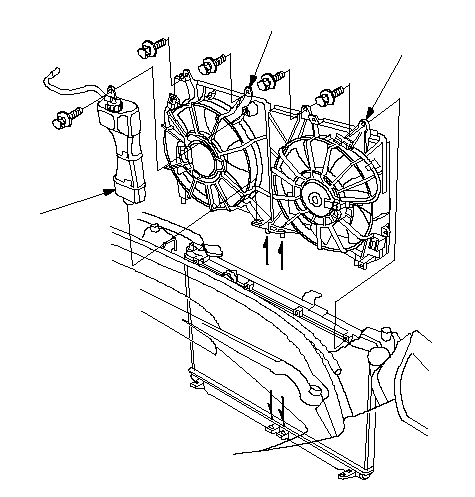

Установите блок кожуха вентилятора радиатора (А), затем установите кожух вентилятора конденсатора (B).
-
Установите бачок охлаждающей жидкости (C).
|
C
A
B
6 x 1.0 mm
7 N·m
(0.7 kgf·m)
6 x 1.0 mm
7 N·m (0.7 kgf·m)
}
|
-

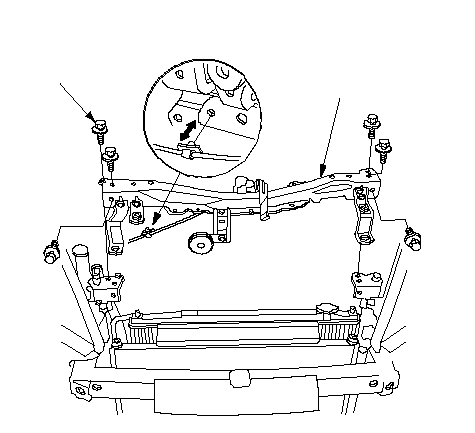

Установите фиксатор троса открывателя капота (А), затем установите лонжерон (В).
-
Нанесите лакокрасочное покрытие на болты крепления стойки.
|
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

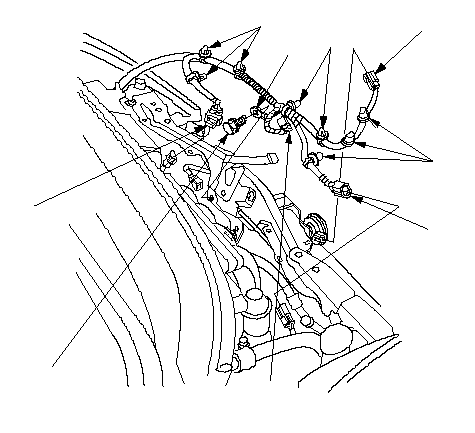

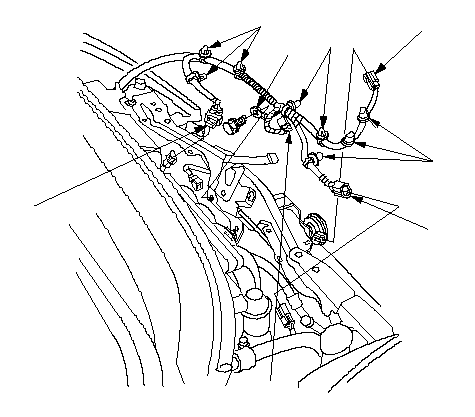

Подсоедините разъемы (А) электродвигателя вентилятора, разъем крышки замка капота (В) и разъем клаксона (С), затем установите кабель "массы" (D) и фиксаторы жгута проводов (Е).
-
Поднимите автомобиль на полную высоту подъемника.
|
Автомобиль с ПРК
E
D
E
C
E
A
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
Автомобиль с ЛРК
E
D
E
C
E
A
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-
Установите разъем реле муфты сцепления компрессора кондиционера (A) в фиксатор, затем установите хомуты жгута проводов (B).
-
Опустите автомобиль на подъемнике.
-
|
A
B
B
}
|
-
Установите правый грязезащитный щиток.
|
}
|
