Перечень расположения компонентов системы кондиционера и отопителя

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

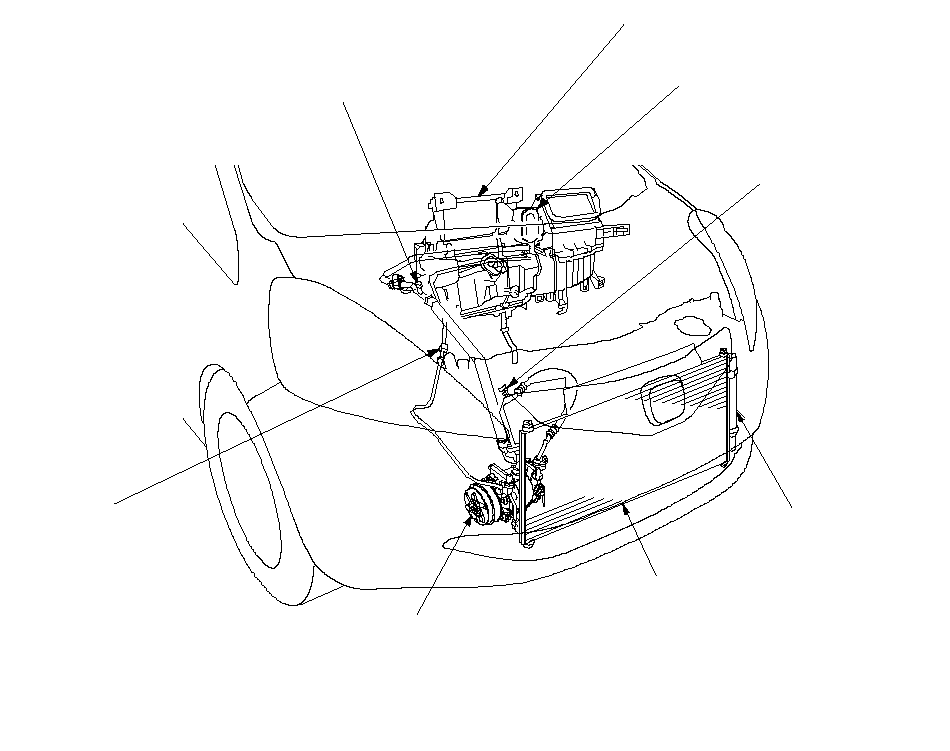

РАДИАТОР ИСПАРИТЕЛЯ
(расположенный в узле отопителя)
Замена,

КЛАПАН РАСШИРИТЕЛЯ
Замена,

СЛУЖЕБНЫЙ КЛАПАН
(СТОРОНА НИЗКОГО ДАВЛЕНИЯ)

КОНДЕНСАТОР КОНДИЦИОНЕРА ВОЗДУХА
Замена,

СЛУЖЕБНЫЙ КЛАПАН
(СТОРОНА ВЫСОКОГО
ДАВЛЕНИЯ)

СМОТРОВОЕ СТЕКЛО
(Для некоторых моделей)

КОМПРЕССОР КОНДИЦИОНЕРА
Замена,
Проверка сцепления,
Повторный сбор сцепления,
Замена устройства тепловой защиты,
Замена выпускного клапана,

РЕСИВЕР/ПОГЛОТИТЕЛЬ ВЛАГИ
СИКАТИВ
Замена,

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

}

Блок ECM/PCM

Конденсатор
кондиционера воздуха

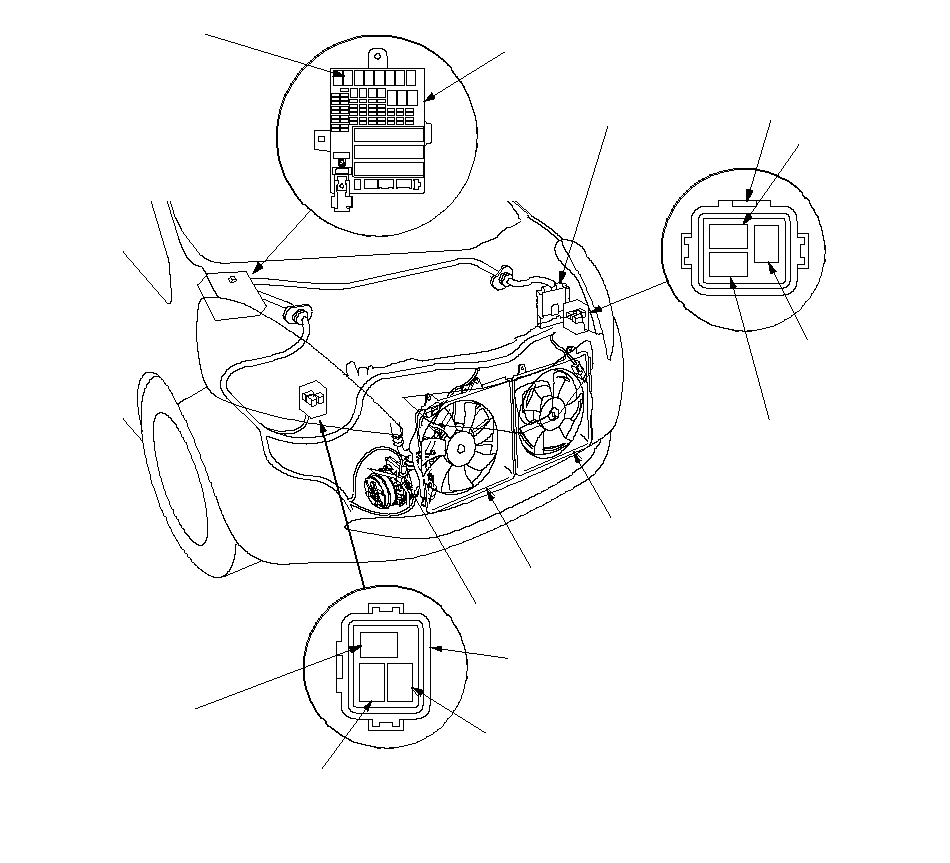

РЕЛЕ ВЕНТИЛЯТОРА

РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА
Проверка,

ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА

ВЕНТИЛЯТОР КОНДЕНСАТОРА КОНДИЦИОНЕРА

ВЕНТИЛЯТОР РАДИАТОРА

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ ЭЛЕКТРОПРИВОДА ВЕНТИЛЯТОРА САЛОНА

КОМПРЕССОР КОНДИЦИОНЕРА
РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
Проверка,

Конденсатор кондиционера воздуха
РЕЛЕ ВЕНТИЛЯТОРА
Проверка,

РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА
Проверка,

КОМПРЕССОР КОНДИЦИОНЕРА
РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
Проверка,

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

ВСПОМОГАТЕЛЬНЫЙ БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ (модель ПРК)

ВСПОМОГАТЕЛЬНЫЙ БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ (модель ЛРК)

}

РАДИАТОР ИСПАРИТЕЛЯ
(Расположенный в узле отопителя)
Замена,

БЛОК ВЕНТИЛЯТОРА ОТОПИТЕЛЯ
Удаление/установка,
Замена компонентов,

БЛОК ОБОГРЕВАТЕЛЯ
Замена,

РЕЗИСТОР ОТОПИТЕЛЯ
Проверка,

РУКОЯТКА УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ
Проверка,

ПРОТИВОПЫЛЕВОЙ И
ЗАЩИЩАЮЩИЙ ОТ ПЫЛЬЦЫ ФИЛЬТР
Замена,

ПАНЕЛЬ УПРАВЕЛНИЯ ОТОПИТЕЛЕМ
Удаление/установка,
Разборка и сборка,

ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА

ТЕМПЕРАТУРА
ИСПАРИТЕЛЯ
ДАТЧИК

РАДИАТОР ОТОПИТЕЛЯ
(Кроме моделей KZ, KP и MA)
Удаление/установка,

КАБЕЛЬ УПРАВЛЕНИЯ СМЕСИТЕЛЕМ ВОЗДУХА
(Кроме моделей KZ, KP и MA)
Удаление/установка,

ВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА ОБОГРЕВАТЕЛЯ
Проверка,

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

ТРОС УПРАВЛЕНИЯ РЕЖИМАМИ
Удаление/установка,

РЕЦИРКУЛЯЦИЯ
ТРОС УПРАВЛЕНИЯ
Удаление/установка,

}
