Замена кабеля открывателя крышки багажника
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки, чтобы защитить руки.
-
Будьте внимательны, чтобы не поцарапать корпус и прилегающие детали.
-
Снимите следующие детали:
-

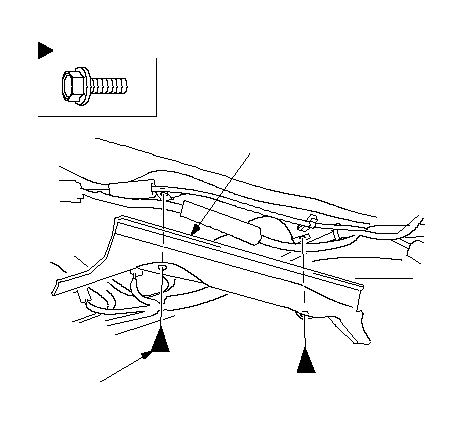

Модель КЕ: Открутите болты, затем снимите протектор рамы крышки багажного отделения (А) с крышки багажного отделения.
-
|
Расположения фиксаторов
: Болт, 2
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
A
}
|
-

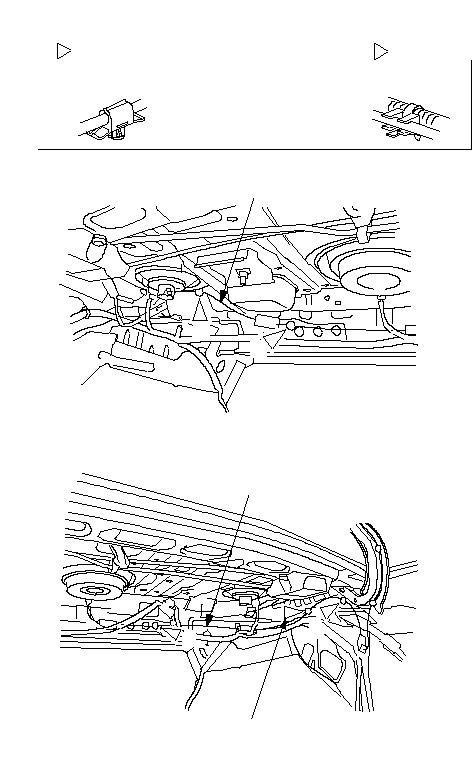

Используя съемник фиксаторов, отсоедините фиксаторы (А), крепящие трос открывателя крышки багажного отделения (В). С системой охранной сигнализации: Отцепите трос от зажима (С). Будьте внимательны, чтобы не перекрутить трос.
|
Расположения фиксаторов
: Фиксатор
Без системы охранной сигнализации, 5
A
С системой охранной сигнализации, 4
: Фиксатор, 1
C
Левая сторона
Правая сторона
A
B
B
A
A
A
A: Без системы охранной сигнализации
C: С системой охранной сигнализации
}
|
-

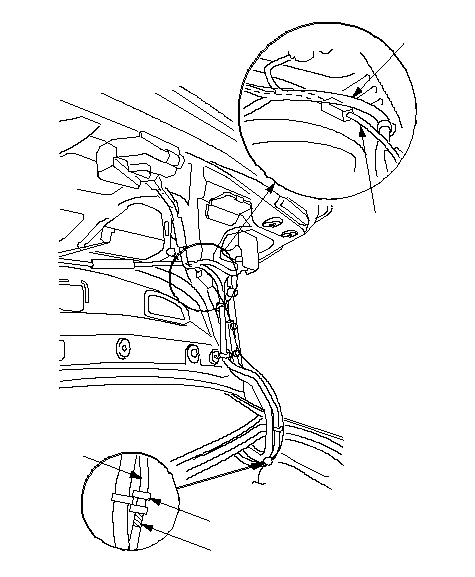

Автомобиль с ЛРК: Снимите трос открывателя крышки багажного отделения (А) с крышки багажного отделения.
|
-1.
|
|
|
-2.
|
Используя съемник фиксаторов, отсоедините фиксаторы (C, D).
|
|
Расположения фиксаторов
: Фиксатор, 4
C
: Фиксатор, 1
D
A
B
C
D
C
C
C
}
|
-

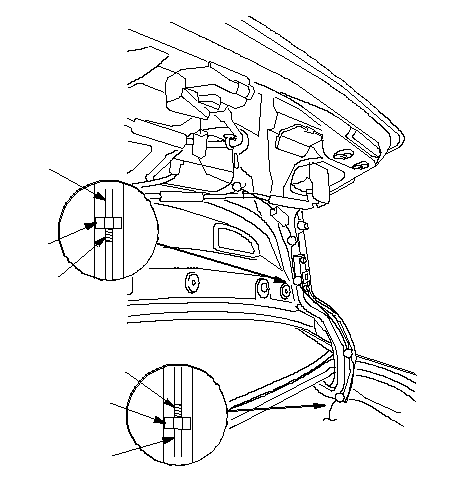

Автомобиль с ПРК: Снимите трос открывателя крышки багажного отделения (А) с крышки багажного отделения.
|
-1.
|
|
|
-2.
|
Отцепите трос от зажима (С).
|
|
-3.
|
Используя съемник фиксаторов, отсоедините фиксаторы (D).
|
|
Расположения фиксаторов
: Фиксатор, 1
C
: Фиксатор, 1
D
A
B
C
D
}
|
-
Устанавливайте трос открывателя, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Замените все поврежденные фиксаторы.
-

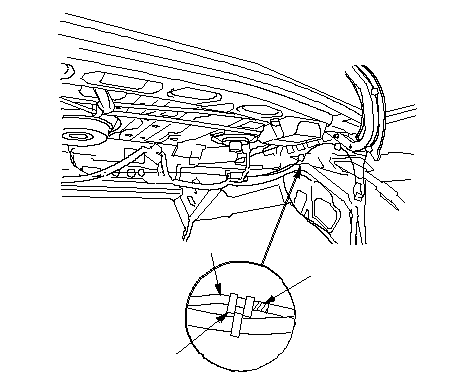

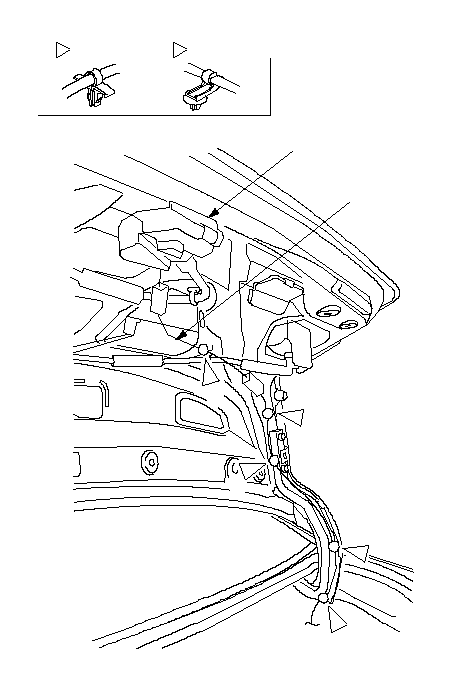

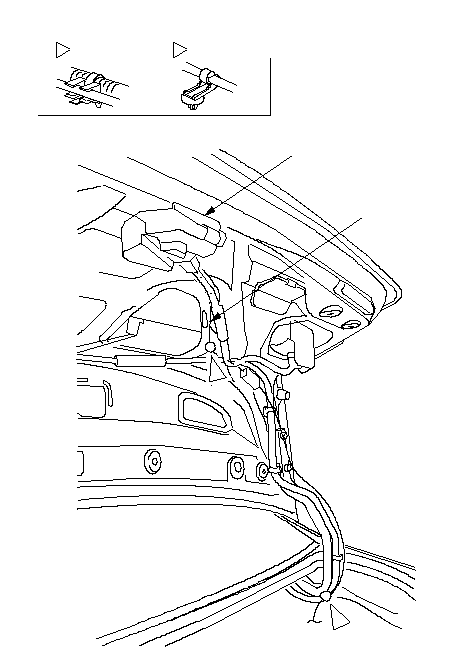

Совместите метки (А) на тросе открывателя (В) с фиксаторами троса (С), как показано.
-
Модель КЕ: Проведите трос открывателя под жгутом проводов крышки багажного отделения (D), как показано.
|
