Снятие/установка внутренней обивки - Область багажного отделения
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
С временным набором инструментов (TRK)/с компактным запасным колесом
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, не согните и не поцарапайте обивку и панели.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
Наклоните вперед спинки обоих задних сидений.
-
Для некоторых моделей: Отогните передний край обшивки отсека запасного колеса (А) и снимите фиксаторы.
|
Расположения фиксаторов
: Фиксатор, 2
A
}
|
-
Для некоторых моделей: Снимите диск запасного колеса (А).
-
Снимите прокладку крышки багажника возле задней панели багажника.
|
A
}
|
-
Отцепите зажимы (А, В) и освободите крючки (С) и выступы (D), оттянув вверх заднюю отделочную панель багажника (Е), затем снимите ее.
|
Расположения фиксаторов
: Фиксатор, 1
A
: Фиксатор, 4
(Серый)
B
A
B
C
C
B
B
B
D
E
D
}
|
-
Снимите разделитель ящика для инструментов (А).
|
С временным набором инструментов (TRK)
A
}
С компактным запасным колесом
A
}
|
-

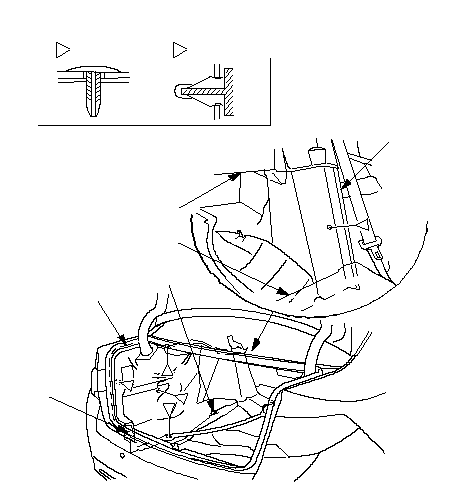

Для некоторых моделей: Снимите зажимы (А), отцепите зажим (В), освободите каждый крепежный крючок (С) через отверстие в панели, затем вытяните боковую отделочную панель багажника (D) из-под обивки задней перегородки (Е) и спинки заднего сиденья (F), затем снимите панель.
|
Расположения фиксаторов
: Фиксатор, 4
A
: Фиксатор, 1
B
A
B
D
E
F
C
D
C
A
A
A
}
|
-

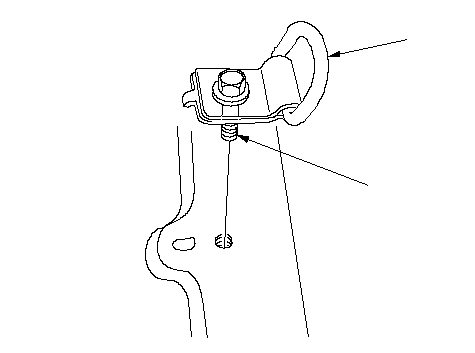

Для некоторых моделей: Снимите крепежный крючок (А).
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
}
|
|
С нормальным запасным колесом
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, не согните и не поцарапайте обивку и панели.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
Наклоните вперед спинки обоих задних сидений.
-

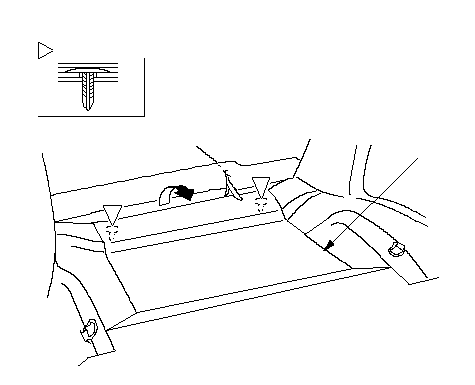

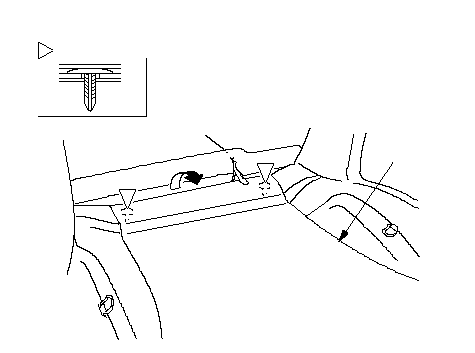

Отогните передний край обшивки отсека запасного колеса (А) и снимите фиксаторы.
|
Расположения фиксаторов
: Фиксатор, 2
A
}
|
-

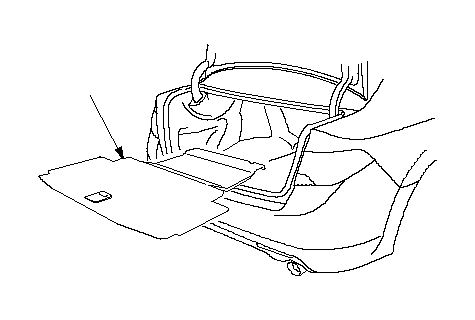

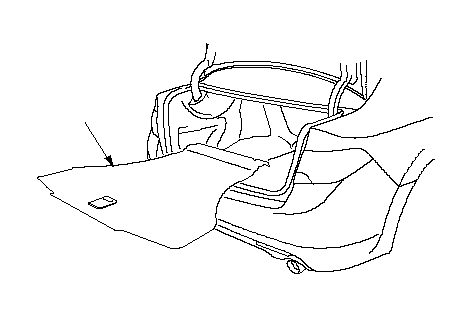

Снимите диск запасного колеса (А).
|
A
}
|
-

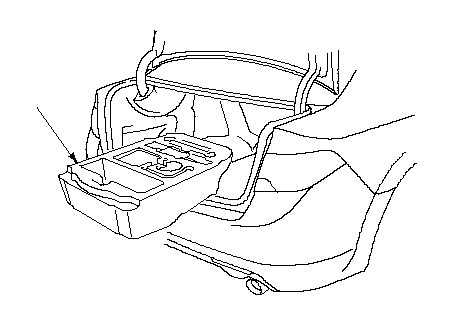

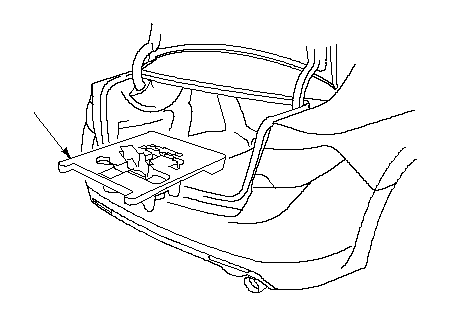

Снимите разделитель ящика для инструментов (А).
|
A
}
|
-

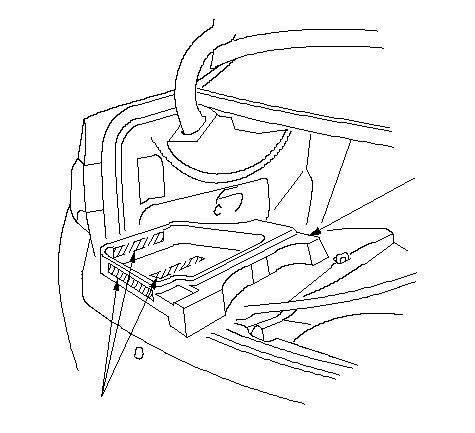

Отцепите фиксаторы на липучке (А), затем снимите ящик пола багажника (В).
-
Снимите прокладку крышки багажника возле задней панели багажника.
|
A
B
}
|
-
Отцепите зажимы (А, В) и освободите крючки (С) и выступы (D), оттянув вверх заднюю отделочную панель багажника (Е), затем снимите ее.
|
Расположения фиксаторов
: Фиксатор, 1
A
: Фиксатор, 4
(Серый)
B
A
B
B
B
B
D
E
D
C
C
}
|
-

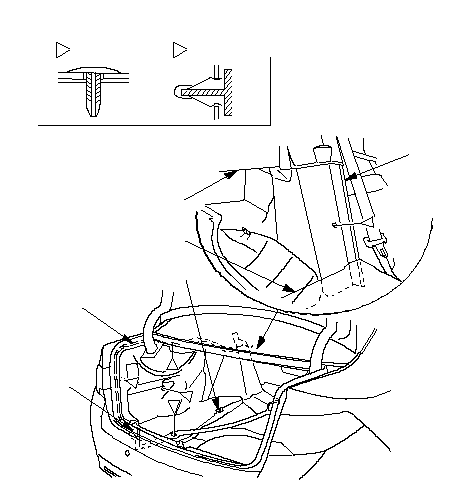

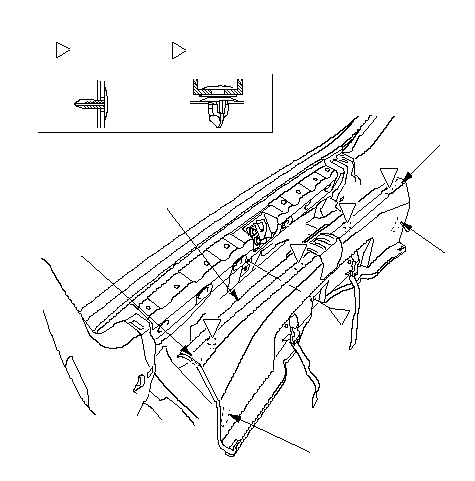

Снимите зажимы (А), отцепите зажим (В), освободите каждый крепежный крючок (С) через отверстие в панели, затем вытяните боковую отделочную панель багажника (D) из-под обивки задней перегородки (Е) и спинки заднего сиденья (F), затем снимите панель.
|
Расположения фиксаторов
: Фиксатор, 4
A
: Фиксатор, 1
B
A
B
D
E
C
C
A
A
A
D
F
}
|
-

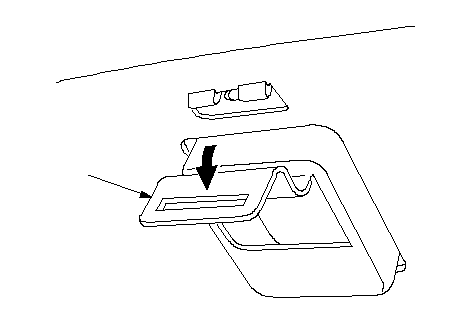

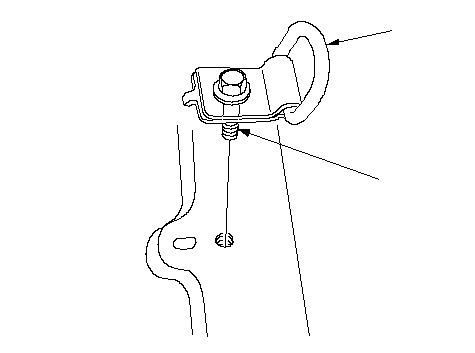

Снимите крепежный крючок (А).
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
}
|
|

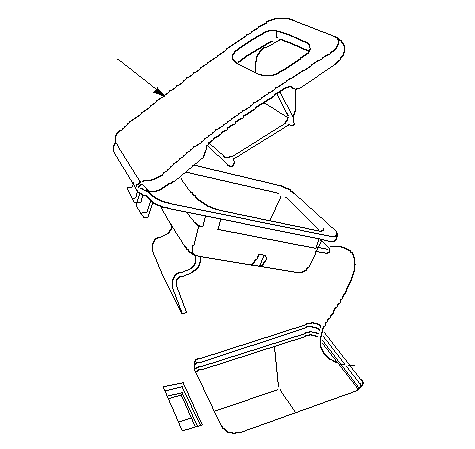

Рукоятка держателя крышки запасного колеса - для некоторых моделей
-
Поднимите крышку запасного колеса и отцепите крючки на рукоятке держателя (А).
|
A
}
|
-
Опустите крышку запасного колеса и снимите рукоятку держателя (А).
-
Устанавливайте рукоятку, выполняя операции в порядке, обратном снятию. Надежно зацепите крючки обратно.
|
A
}
|
|
Изолятор задней колесной ниши - для некоторых моделей
ПРИМЕЧАНИЕ: Наденьте защитные перчатки.
-
Снимите панель багажного отделения.
-

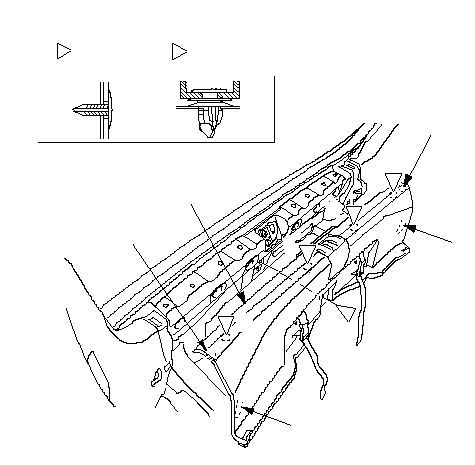

Отцепите зажимы (А) и держатели жгутов (В) с призонных болтов, затем отцепите зажимы боковых жгутов проводов (С), затем снимите изолятор задней колесной ниши (D).
-
Выполняйте операции по установке изолятора в порядке, обратном снятию, соблюдая следующее:
|
Расположения фиксаторов
: Фиксатор, 3
A
: Держатель жгута проводов, 1
B
A
B
C
D
C
D
A
A
}
|
