Снятие/установка внутренней обивки - Крышка багажного отделения
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Отделочная панель крышки багажника - для некоторых моделей
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Не погните и не поцарапайте панель.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-

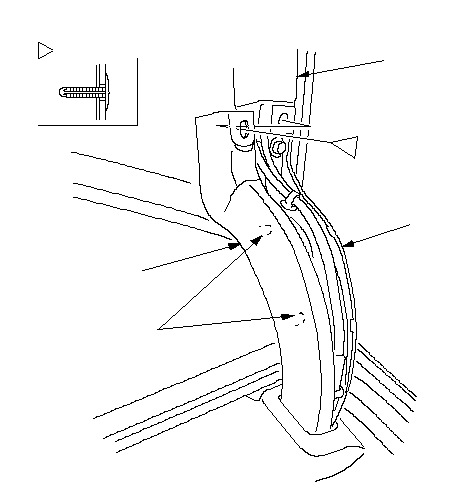

С обеих сторон снимите зажимы, крепящие обивку петель крышки багажного отделения А, В и отделочную панель крышки багажного отделения (С), затем отделите верхние участки обивки А и В петель багажного отделения, отцепив крючки (D).
|
C
B
A
D
Расположение фиксаторов
: Фиксатор, 1
}
|
-
Снимите зажимы (А, В, С). Снимите оба нижних угловых участка отделочной панели крышки багажника (D) с обивки петель крышки багажного отделения (Е) с обеих сторон, затем протяните рукоятку крышки багажного отделения через отверстие (G) в панели и снимите панель.
|
D
G
F
E
A
A
A
B
C
C
C
C
Расположения фиксаторов
: Фиксатор, 3
A
: Фиксатор, 1
B
: Фиксатор, 4
C
}
|
-

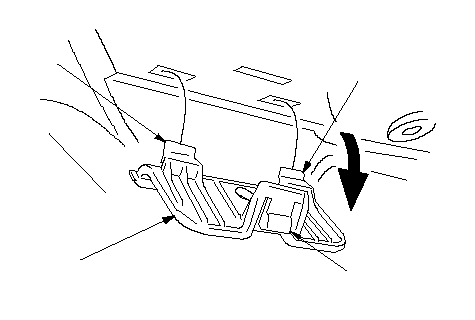

Поверните рукоятку крышки багажного отделения (А) вниз на передних крючках (В), подняв задний крючок (С), затем снимите рукоятку.
-
Выполняйте операции по установке панели в порядке, обратном снятию, соблюдая следующее.
|
B
B
A
C
}
|
|
Обивка петель крышки багажного отделения - для некоторых моделей
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Не погните и не поцарапайте панель.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
При необходимости снимите отделочную панель крышки багажного отделения:
-

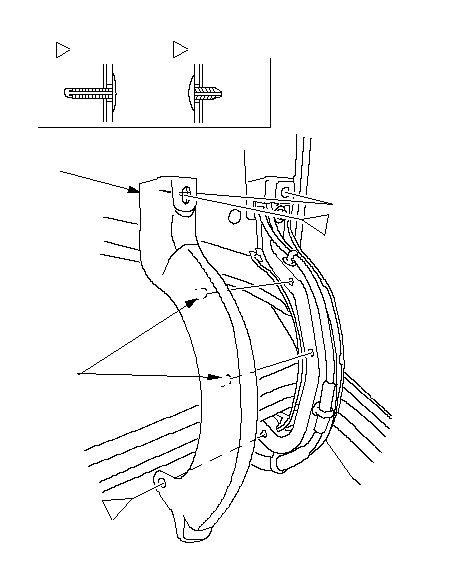

Отцепите зажимы (В, С), затем снимите обивку петель крышки багажника А, отцепив крючки (D).
|
Расположения фиксаторов
: Фиксатор, 1
B
: Фиксатор, 1
C
B
C
D
A
}
|
-
Отцепите зажим, затем снимите обивку петель крышки багажника В, отцепив крючки (А). С правой стороны модели с ПРК отцепите трос открывателя крышки багажного отделения (С) с крючков (D) на обивке.
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Правая сторона: Убедитесь, что трос открывателя крышки багажного отделения проложен правильно.
-
Сильно надавите на фиксаторы и крепления для надежного соединения.
|
Расположение фиксаторов
: Фиксатор, 1
B
A
A
C
D
A
}
|
