Снятие/Установка обивки крыши
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
Будьте осторожны: не согните и не поцарапайте обшивку и панели.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
-
Снимите следующие детали:
-
-
Обивка передней стойки с обеих сторон:
-
Верхняя/нижняя обивка центральной стойки, с обеих сторон:
-
Обивка боковой стойки, с обеих сторон:
-
-
-
-
-
-
-

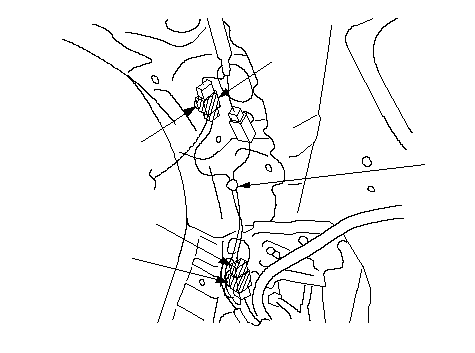

Снимите жгут проводов крыши (А), отсоединив зажимы жгута проводов (В, С, D), затем отсоедините разъем жгута проводов крыши (Е) от передней боковой стойки со стороны водителя.
|
A
B
C
D
E
}
|
-
Снимите штекер антенны (А), отсоединив зажимы (В) жгута проводов и разъем штекера антенны (С) от передней боковой стойки со стороны пассажира.
|
A
B
C
}
|
-
Отсоедините разъемы (А, В) дополнительного штекера двери багажного отделения, отсоединив зажимы жгута проводов (C, D).
|
A
B
C
D
C
}
|
-

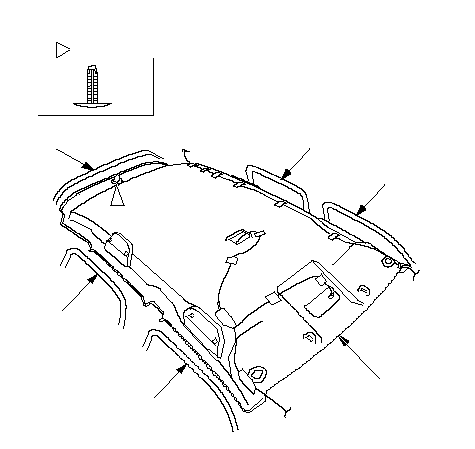

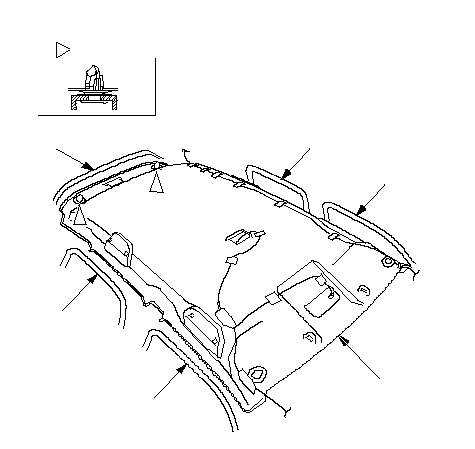

Опустите обивку крыши (А).
|
-1.
|
Снимите внутренние уплотнения передней двери (В), внутренние уплотнения задней двери (С) и прокладку двери багажного отделения (D) с каждого участка крыши.
|
|
-2.
|
Отсоедините зажимы (E, F) с обивки крыши.
|
|
-3.
|
Опустите обивку крыши.
|
|
Модель с анкерным креплением детского сиденья
A
B
C
D
E
C
B
E
Расположения фиксаторов
: Фиксатор, 2
E
F
: Фиксатор, 1
F
}
Модель с ультразвуковым датчиком
A
B
C
D
E
C
B
E
Расположения фиксаторов
: Фиксатор, 2
E
}
Модель без анкерного крепления детского сиденья и ультразвукового датчика
A
B
C
D
C
B
Расположение фиксаторов
: Фиксатор, 1
F
F
}
|
-

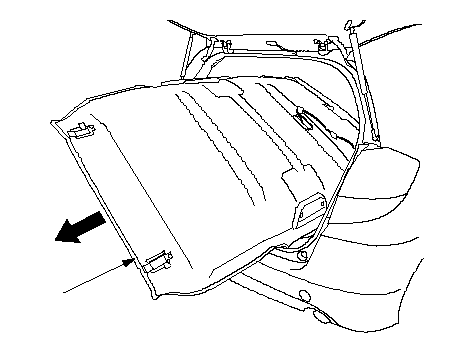

С помощью помощника выньте обивку крыши (А) через открытую дверь багажного отделения. Не сгибайте обивку. Сгибание обивки помнет или повредит ее.
|
A
}
|
-

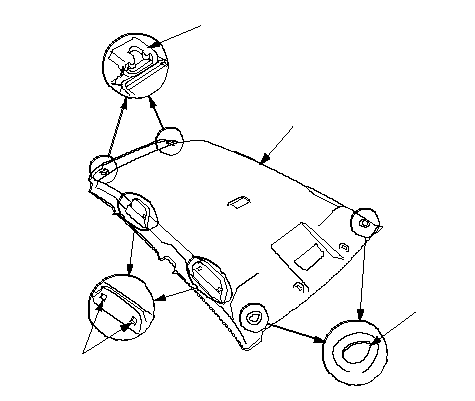

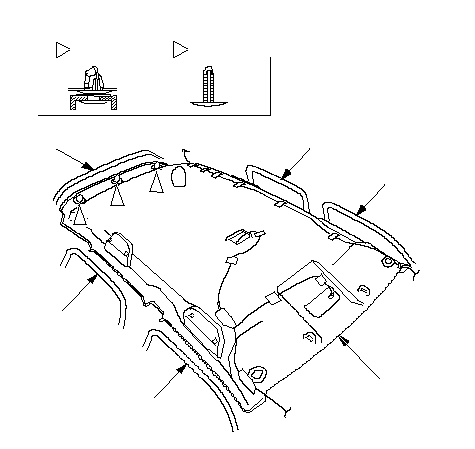

Для некоторых моделей: Выкрутите винты и отсоедините крючки (А), затем снимите скобы крышки натяжной катушки (В) и крышку натяжной катушки (С) с обивки крыши (D).
|
Расположения фиксаторов
: Винт, 4
B
D
C
A
A
}
|
-

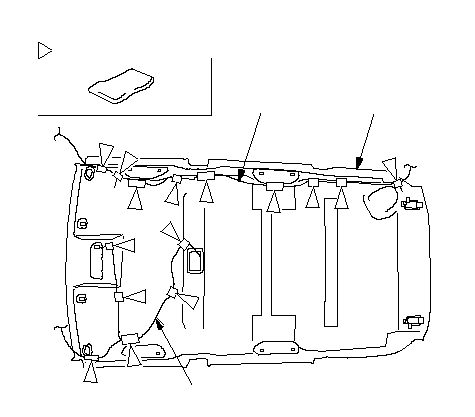

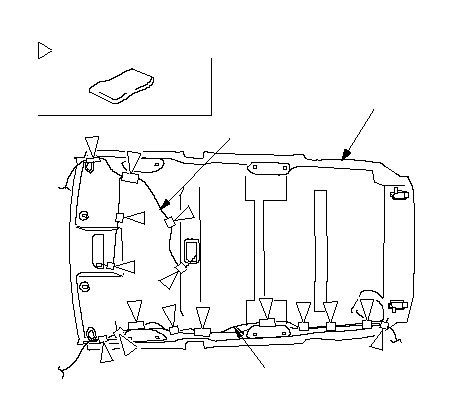

Снимите ленты подушек, затем снимите жгут проводов крыши (А) и штекер антенны (B) с обивки крыши (С).
|
Модель ПРК
A
C
B
Расположения фиксаторов
: Уплотнительная лента, 16
}
Модель ЛРК
Расположения фиксаторов
: Уплотнительная лента, 15
A
B
C
}
|
-

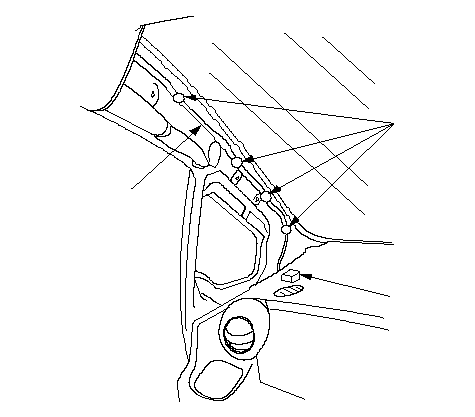

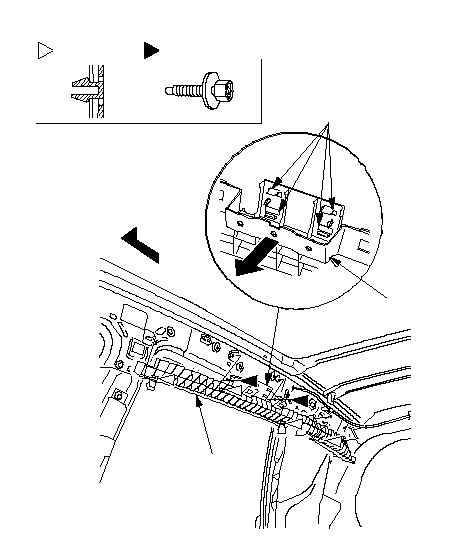

Без боковых шторок безопасности: При необходимости отсоедините крючки, затем снимите переднюю боковую подкладку крыши (А).
|
Расположения фиксаторов
: Крюк, 4
A
}
|
-

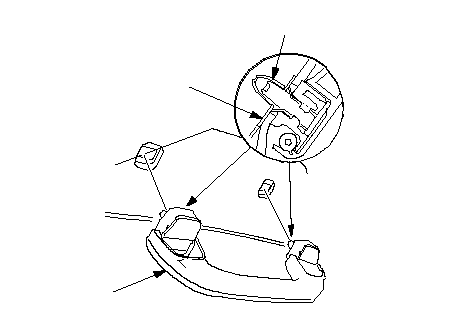

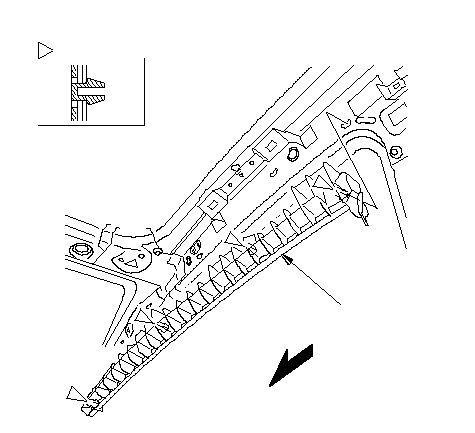

Без боковых шторок безопасности: При необходимости отцепите крюки и открутите винты, затем снимите центральную боковою подкладку крыши (А) со скобы поручня (В), затем отсоедините крючки (С) и снимите скобу с подкладки.
|
B
C
A
Расположения фиксаторов
: Крюк, 4
: Винт, 2
}
|
-

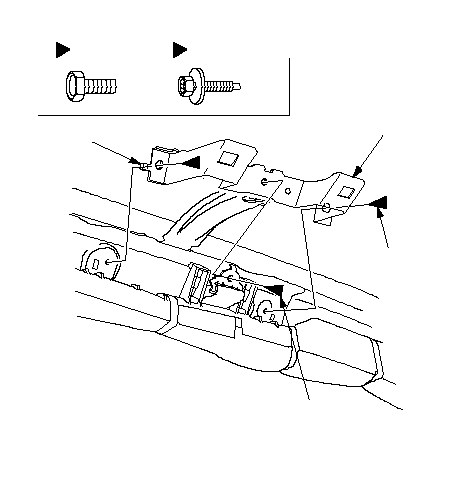

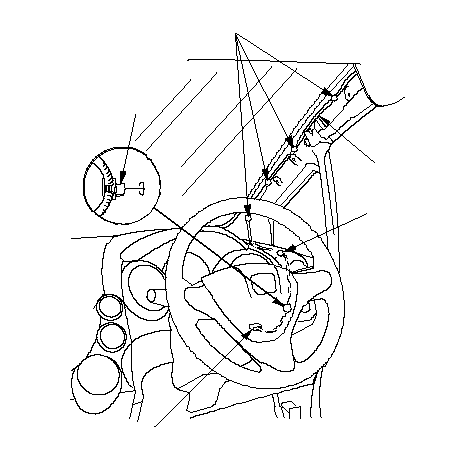

С боковой шторкой безопасности: При необходимости выкрутите крепежные болты скобы поручня (А) и крепежный винт боковой шторки безопасности (В), затем снимите скобу поручня (С) с каждой стороны, отсоединив крючки (D).
|
C
B
D
B
5 x 0.8 mm
6 N·m
(0.6 kgf·m)
A
5 x 0.8 mm
6 N·m
(0.6 kgf·m)
Расположения фиксаторов
: Болт, 1
A
: Винт, 2
B
}
|
-
Установите обивку крыши в последовательности, обратной снятию. Обратите внимание на следующее:
-
-
Во избежание неправильного срабатывания боковых шторок безопасности и, как следствие, возможного получения травмы, проверьте и замените снятые детали, если на них есть одно из следующих повреждений:
| -
|
На обивке крыши есть заломы или она порвана (А)
|
| -
|
В поручне есть трещины или он поврежден (В)
|
| -
|
Есть повреждение вокруг отверстий для поручней (С) или отверстий для солнцезащитных козырьков в обивке крыши
|
| -
|
Есть трещины в основании стойки солнцезащитного щитка (D)
|
| -
|
Есть изгибы или трещины в вале стойки солнцезащитного щитка (Е)
|
| -
|

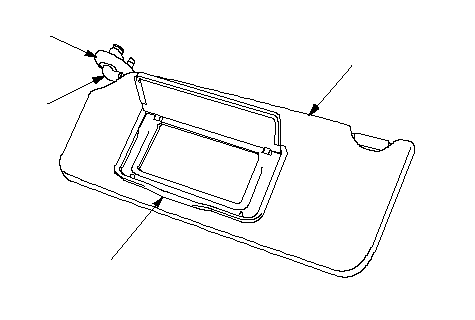

Есть трещины в основании солнцезащитного щитка (F)
|
| -
|
Есть трещины или повреждения в основании туалетного зеркала (G)
|
| -
|
Любые основания зажимов (H), которые вылезли из обивки крыши.
|
-
При установке поручня прижмите поручень к скобе (I), чтобы зажимы (J) надежно встали на место.
-
Проверьте зажимы на предмет повреждений или побеления от нагрузки и при необходимости замените их на новые.
-
Замените снятые уплотнительные ленты новыми.
-
Убедитесь, что обивка крыши правильно соединена с обивкой стойки с обеих сторон.
-
-
Устанавливая обивку крыши через проем двери багажника, будьте осторожны, чтобы не погнуть обивку. Не повредите также лакокрасочное покрытие кузова.
|
