Тест входных сигналов ультразвукового датчика
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-

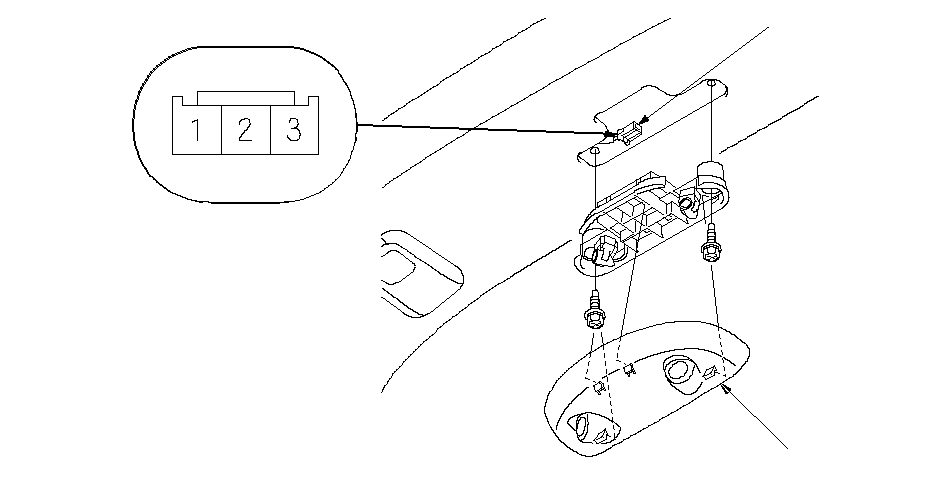

Аккуратно подденьте крышку ультразвукового датчика (А) при помощи маленькой отвертки.
-
Выкрутите крепежные винты.
-
Отсоедините 3Р разъем (В) от ультразвукового датчика.
-
Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
-
Не соединяя разъем, проведите эти проверки по входам в разъем.
-
Если в результате проверки была обнаружена неисправность, найдите и устраните причину и повторите проверку.
-
Если все проверки не выявили неисправность, очевидно, неисправным является ультразвуковой датчик. Замените его.
|
Гнездо
|
Провод
|
Условия проведения проверки
|
Проверка: Желаемый результат
|
Возможная причина, если результата нет
|
|
1
|
PNK
|
При всех условиях
|
Измерьте напряжение относительно "массы": Должно быть напряжение аккумулятора.
|
|
|
2
|
GRN
|
6Р разъем сирены охранной сигнализации отсоединен
|
Проверьте, есть ли соединение между клеммами № 2 и № 4 разъема блока сирены охранной сигнализации: Соединение должно быть.
|
Разрыв в проводе
|
|
Проверьте, есть ли соединение с "массой": Соединения не должно быть.
|
Замыкание на "массу" в проводе
|
|
3
|
BLK
|
При всех условиях
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
|
|
-
Аккуратно подденьте крышку ультразвукового датчика (А) при помощи маленькой отвертки.
|
A
B
Сторона проводов клемм-выходов
}
|
-
Выкрутите крепежные винты.
-
Отсоедините 3Р разъем (В) от ультразвукового датчика.
-
Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
-
Не соединяя разъем, проведите эти проверки по входам в разъем.
-
Если в результате проверки была обнаружена неисправность, найдите и устраните причину и повторите проверку.
-
Если все проверки не выявили неисправность, очевидно, неисправным является ультразвуковой датчик. Замените его.
|
Гнездо
|
Провод
|
Условия проведения проверки
|
Проверка: Желаемый результат
|
Возможная причина, если результата нет
|
|
1
|
PNK
|
При всех условиях
|
Измерьте напряжение относительно "массы": Должно быть напряжение аккумулятора.
|
|
|
2
|
GRN
|
6Р разъем сирены охранной сигнализации отсоединен
|
Проверьте, есть ли соединение между клеммами № 2 и № 4 разъема блока сирены охранной сигнализации: Соединение должно быть.
|
Разрыв в проводе
|
|
Проверьте, есть ли соединение с "массой": Соединения не должно быть.
|
Замыкание на "массу" в проводе
|
|
3
|
BLK
|
При всех условиях
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
|
