Замена заднего ремня безопасности
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Ремень безопасности заднего пассажира
-
-

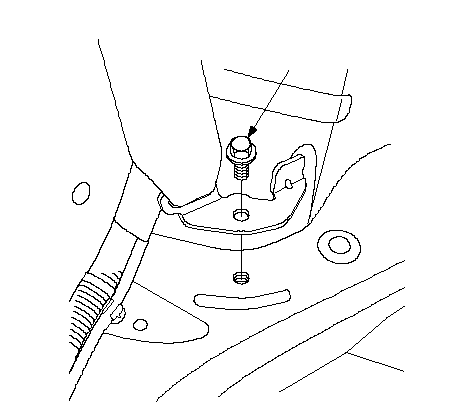

Открутите нижний анкерный болт (А) крепления ремня безопасности, предварительно вытащив коврик.
|
A
7/16-20 UNF
32 Н·м (3,3 кгс·с)
}
|
-

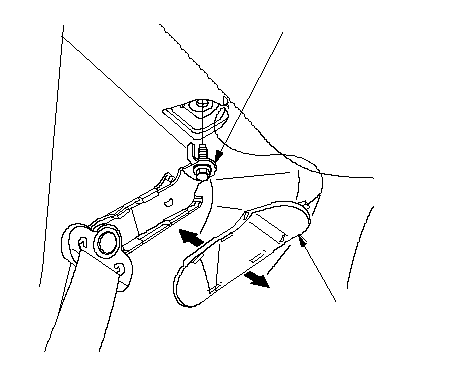

Отверните верхний болт крепления (В) ремня безопасности, предварительно удалив верхнюю декоративную крышку (А).
|
A
B
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
}
|
-

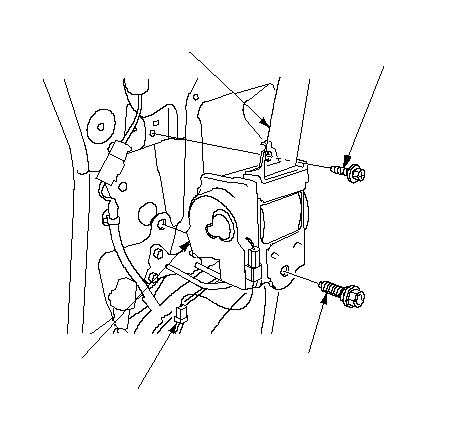

Отсоедините разъем натяжителя ремня безопасности (А), если есть, и выкрутите самонарезающий винт ЕТ (В) и нижний крепежный болт натяжной катушки (С). Снимите задний ремень безопасности (D) и натяжную катушку (Е). Показан правый ремень безопасности, левый ремень безопасности аналогичен.
|
С
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
A
E
B
6 x 1.0 mm
4 N·m (0.4 kgf·m)
D
}
|
-
Установите ремень безопасности в порядке, обратном порядку снятия. Обратите внимание на следующее:
-
Перед установкой смажьте резьбу болтов крепления анаэробным герметиком.
-
Сначала наживите болты вручную, затем затяните их до указанного момента.
-
-
Установите шайбы и кольцо на верхний анкерный болт, как показано на рисунке.
-
Перед установкой крепежных болтов убедитесь, что ветви ремня не перекручены.
-
Проверьте, что разъем натяжителя ремня безопасности подключен правильно.
|

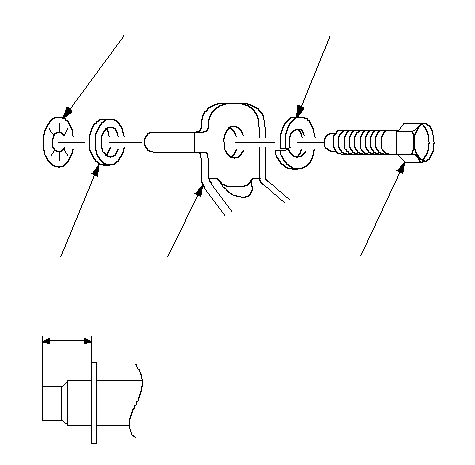

Установка верхнего анкерного болта
ПРУЖИННАЯ ШАЙБА
КОЛЬЦО
ВЕРХНЕЕ КРЕПЛЕНИЕ
ВЕРХНИЙ АНКЕРНЫЙ БОЛТ
ЗУБЧАТАЯ СТОПОРНАЯ ГАЙКА
10 mm
}
|
|
Задний центральный плечевой ремень безопасности
-
-

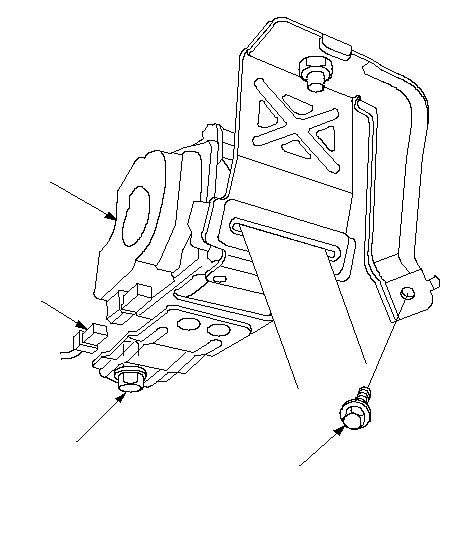

Отсоедините разъем натяжителя ремня безопасности (А), если оборудовано, и выкрутите крепежные болты натяжной катушки (В, С), затем снимите центральный ремень безопасности и натяжную катушку (D).
-
Установите центральный ремень безопасности и натяжную катушку в порядке, обратном снятию, и обратите внимание на следующее:
-
Сначала наживите болты вручную, затем затяните их до указанного момента.
-
-
Перед установкой анкерного болта убедитесь, что ремень центрального сиденья не перекручен.
-
Проверьте, чтобы разъем натяжителя ремня безопасности был подключен правильно.
|
B
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
C
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
D
A
}
|
|
Замки задних ремней безопасности и съемный анкер центрального ремня безопасности с центральным плечом/ центральный петлевой ремень безопасности
-
Вытяните замки задних ремней безопасности (А) и съемный анкер заднего центрального ремня безопасности или задний центральный петлевой ремень безопасности (В) сквозь каждый чехол (С) на обеих подушках сиденья.
-
Поднимите обе подушки сиденья вверх, затем продвиньте замки ремней безопасности и съемный анкер ремня безопасности или ремень безопасности.
-
Сложите обе спинки задних сидений.
|
A
B
C
}
|
-
Откройте крышки в полу багажника (А) и выкрутите анкерные болты (В).
-
Поднимите обе задние подушки сиденья вверх.
|
A
B
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
}
|
-
Снимите замки ремней безопасности (А) и съемный анкер центрального ремня безопасности (В) или задний центральный петлевой ремень безопасности (С).
|

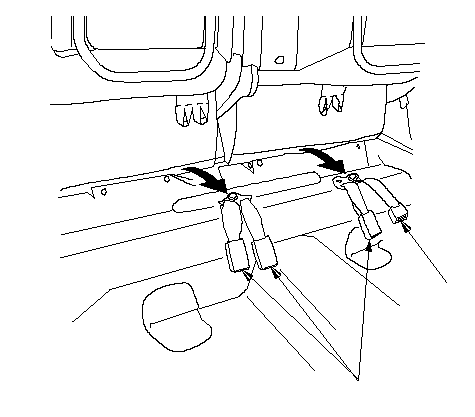

С центральным ремнем безопасности и замками ремней безопасности
A
B
}

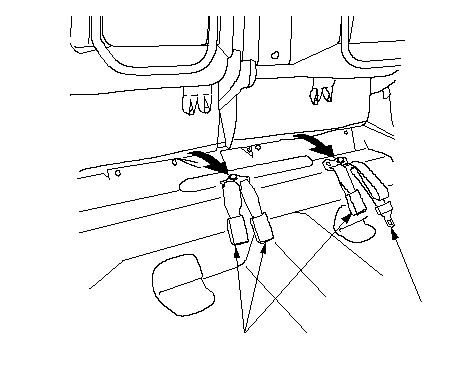

С центральным петлевым ремнем безопасности и замками ремней безопасности
A
C
}
|
-
Установите анкер и пряжку ремня безопасности в порядке, обратном порядку снятия. Обратите внимание на следующее:
-
Сначала наживите болты вручную, затем затяните их до указанного момента.
-
Установите шайбы и кольцо на анкерный болт, как показано на рисунке.
|

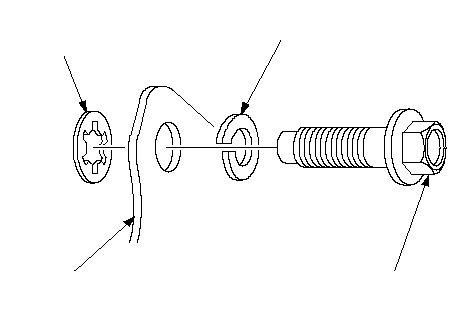

Установка правого бокового анкерного болта
ПРУЖИННАЯ ШАЙБА
АНКЕРНАЯ ПЛАСТИНА
КРЕПЕЖНЫЙ БОЛТ
ЗУБЧАТАЯ
СТОПОРНАЯ ГАЙКА
}

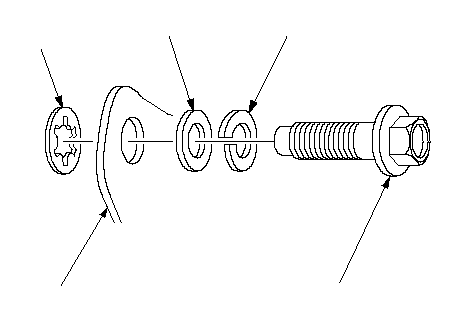

Установка левого бокового анкерного болта
ПРУЖИННАЯ ШАЙБА
АНКЕРНАЯ ПЛАСТИНА
КРЕПЕЖНЫЙ БОЛТ
ЗУБЧАТАЯ
СТОПОРНАЯ ГАЙКА
КОЛЬЦО
}
|
