Снятие/Установка обивки салона - Зоны стоек - Без боковых шторок безопасности
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Обивка передней стойки
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны: не согните и не поцарапайте обшивку и панели.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
-

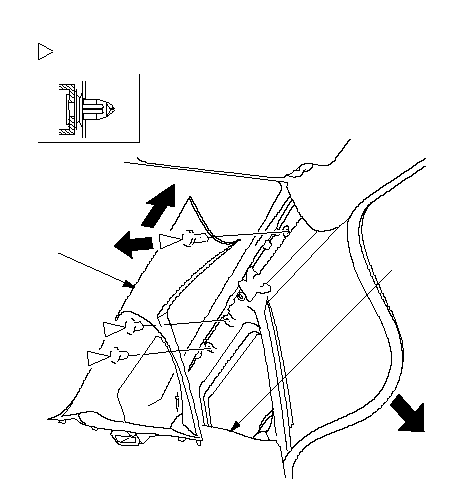

Оттяните верхнюю часть обивки передней стойки (А) назад, чтобы отделить ее от зажимов, затем потяните обивку вверх, после чего отделите ее от панели приборов (В).
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
|
A
B
Расположения фиксаторов
: Фиксатор, 3
(Серый)
}
|
|
Верхняя/нижняя отделочная панель центральной стойки.
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны: не согните и не поцарапайте обшивку и панели.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
Снимите следующие детали:
-
Подвиньте переднее сиденье вперед до упора и установите заднее сиденье в обычное вертикальное положение.
-
Выкрутите нижний анкерный болт ремня безопасности (А).
|
A
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
}
|
-

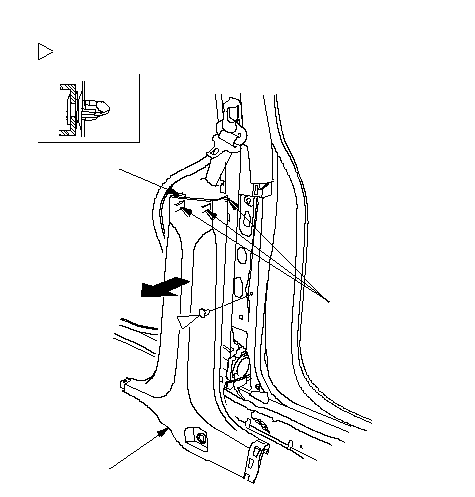

Снимите нижнюю обивку (А) средней стойки кузова.
|
-1.
|
Потяните верхнюю часть отделочной панели назад для ее отделения от верхних крючков (В).
|
|
-2.
|
Отцепите зажим, рукой оттянув обивку назад.
|
|
A
B
B
Расположение фиксаторов
: Фиксатор, 1
(Серый)
}
|
-
Отверните верхний анкерный болт (В), предварительно удалив верхнюю декоративную крышку (А).
|
A
В
7/16-20 UNF
32 Н·м
(3,3 кгс·м
)
}
|
-

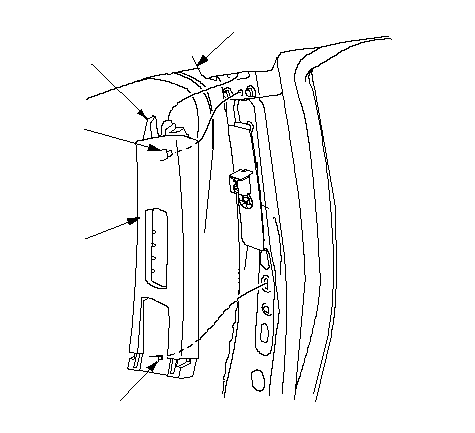

Снимите верхнюю обивку (А) средней стойки кузова.
|
-1.
|
Рукой оттяните назад нижнюю часть задней отделочной панели, чтобы отделить нижние фиксаторы (В).
|
|
-2.
|
Рукой оттяните назад верхнюю часть обивки, чтобы отцепить верхний зажим (С).
|
|
-3.
|
Отцепите верхний штифт (D), оттянув верхнюю часть обивки центральной стойки, затем снимите ее с обивки крыши (Е).
|
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Проверьте фиксаторы на предмет повреждений или побеления от нагрузки и при необходимости замените их на новые.
-
Надежно закрепите фиксаторы.
-
-
Перед установкой крепежного болта убедитесь, что ветви ремня не перекручены.
|
A
B
C
E
D
}
|
|
Обивка боковой стойки
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны: не согните и не поцарапайте обшивку и панели.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
Снимите следующие детали:
-

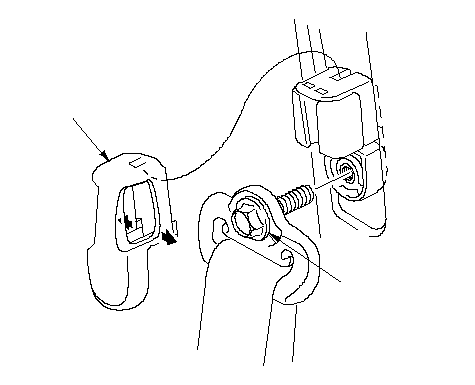

Снимите крышку верхнего анкера (А), отцепив крючки (В), затем выкрутите верхний анкерный болт заднего ремня безопасности (С).
|
A
С
7/16-20 UNF
32 Н·м
(3,3 кгс·м
)
B
}
|
-

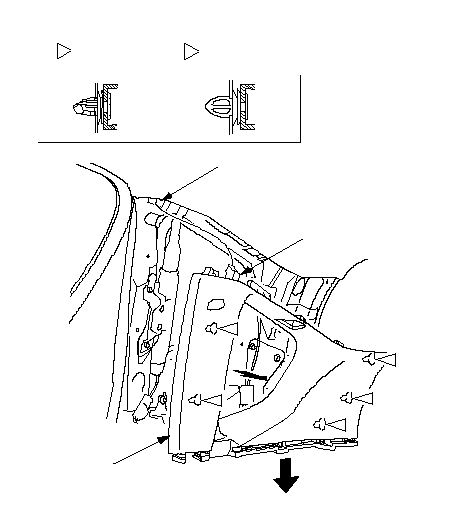

Снимите обивку боковой стойки (А).
|
-1.
|
Рукой оттяните назад нижнюю часть обивки, чтобы отцепить зажимы (В, С).
|
|
-2.
|
Опустите обивку, чтобы освободить верхний крюк (D) из отверстий кузова (Е).
|
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Проверьте зажимы и крючки на предмет повреждений или побеления от нагрузки и при необходимости замените их на новые.
-
Сильно надавите на фиксаторы и крепления для надежного соединения.
-
Перед установкой крепежного болта убедитесь, что ветви ремня не перекручены.
|
A
B
C
E
D
B
B
B
Расположения фиксаторов
: Фиксатор, 4
(Серый)
B
: Фиксатор, 1
(Желтый)
C
}
|
