Снятие/установка внутренней обивки - Дверная область
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Область порога передней двери
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны: не согните и не поцарапайте обшивку и панели.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
-
Снимите выбивную панель со стороны водителя (А) или выбивную панель со стороны пассажира (В).
|
-1.
|
Вытяните внутренний уплотнитель передней двери (C) с крючков выбивной панели (D) и фланца проема передней двери.
|
|
-2.
|
Рукой оттяните назад выбивную панель, чтобы отцепить зажимы и крючки (Е) с обивки порога передней двери (F), затем снимите панель. Со стороны водителя оттяните кнопку открывателя капота (G) и удерживайте ее при снятии панели.
|
|

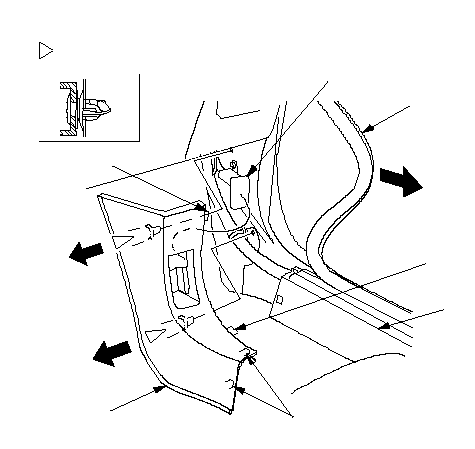

Со стороны водителя:
A
C
E
G
Расположения фиксаторов
: Фиксатор, 2
(Серый)
D
D
F
}

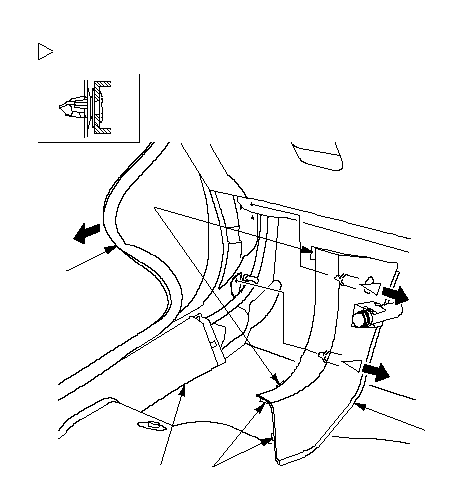

Со стороны пассажира
C
E
B
Расположения фиксаторов
: Фиксатор, 2
(Серый)
D
F
}
|
-

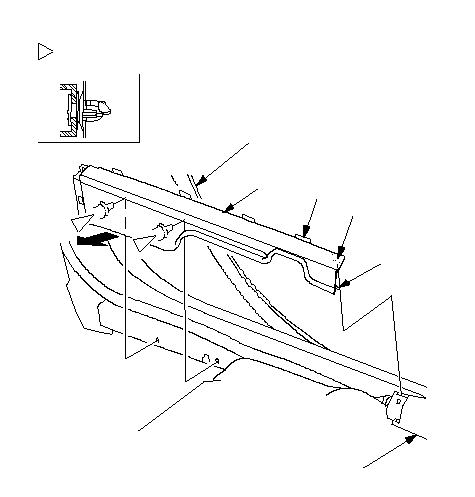

Снимите обивку порога передней двери (А).
|
-1.
|
Вытяните внутренний уплотнитель передней двери (В) с крюков обивки порога передней двери (С) и фланца проема передней двери.
|
|
-2.
|
Отцепите крючки (D) и фиксатор (Е) от нижней обивки центральной стойки (F), затем рукой вытяните обивку порога передней двери, чтобы отцепить зажимы.
|
|
A
B
F
D
E
C
Расположения фиксаторов
: Фиксатор, 2
(Серый)
}
|
-

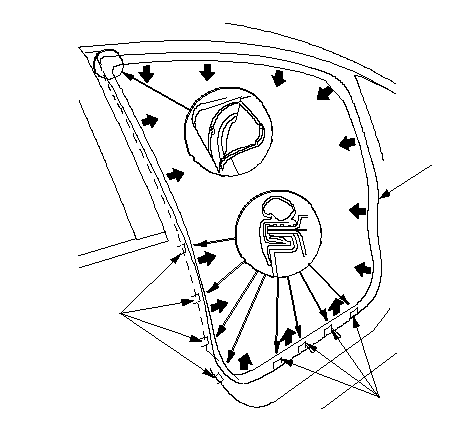

Отделите уплотнитель (А) передней двери от крючков (В) отделочной панели и кромки передней двери, после чего снимите уплотнитель.
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
|
A
B
B
}
|
|
Область порога задней двери
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны: не согните и не поцарапайте обшивку и панели.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-

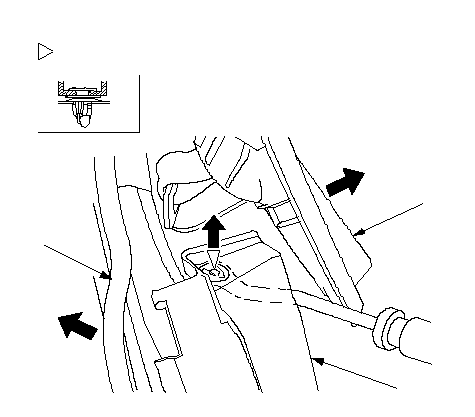

Приподнимите заднее сиденье и вытяните внутренний уплотнитель задней двери (А), затем аккуратно продвиньте боковую отделку багажного отделения (В) и отцепите зажим с обивки заднего бокового порога (С) с помощью съемника зажимов.
|
A
B
C
Расположения фиксаторов
: Фиксатор, 2
(Серый)
}
|
-

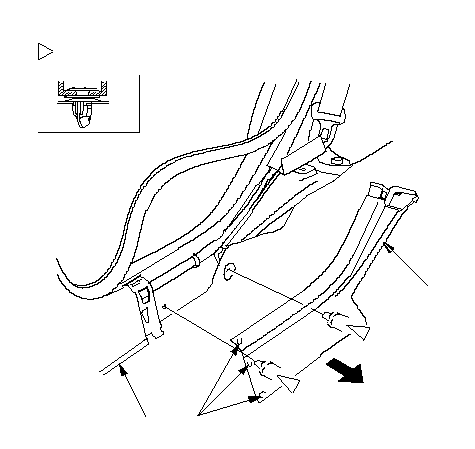

Снимите крючки (А) с центральной нижней обивки (В), затем отцепите нижние зажимы, рукой оттянув назад нижнюю часть обивки заднего бокового порога (С), затем снимите ее.
|
Расположения фиксаторов
: Фиксатор, 2
(Серый)
B
A
C
}
|
-

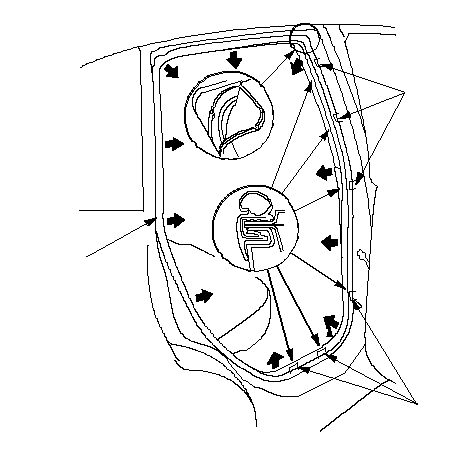

Отделите уплотнитель (А) задней двери от крючков (В) отделочной панели и кромки передней двери, после чего снимите уплотнитель.
-
Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
|
A
B
B
}
|
