    • Замена переднего ремня безопасности

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Компоненты системы SRS расположены в этой области. Ознакомьтесь с расположением компонентов SRS и правилами безопасности, прежде чем начать ремонт или обслуживание.
    ПРИМЕЧАНИЕ:
    • Будьте осторожны: не согните и не поцарапайте обшивку и панели.
    • При снятии деталей используйте набор инструментов для обивки или подобные.
    • Проверьте состояние передних ремней безопасности и при необходимости замените их. При снятии и установке ремней безопасности соблюдайте меры предосторожности, чтобы не повредить их.
    Передний ремень безопасности
    1. Отсоедините клеммы аккумулятора, подождите не менее 3 минут, чтобы приступить к работе.
    1. Сдвиньте переднее сиденье вперед до упора.
    1. Снимите нижнюю обивку центральной стойки:

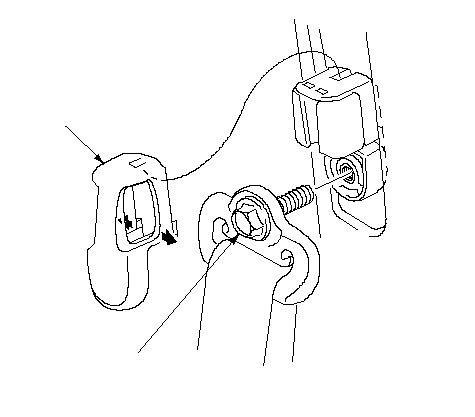

    1. Отверните верхний анкерный болт (В), предварительно удалив верхнюю декоративную крышку (А).
    1. Отсоедините электрический разъем натяжителя ремня безопасности (А).

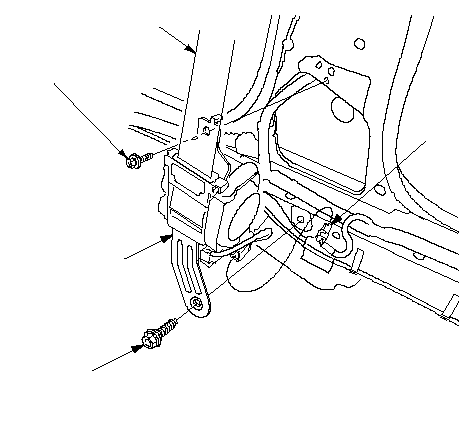

    1. Выкрутите самонарезающий винт ЕТ (В) и нижний болт натяжной катушки (С), затем снимите передний ремень безопасности (D) и натяжную катушку (Е).
    1. Снимите нижнюю обивку центральной стойки:

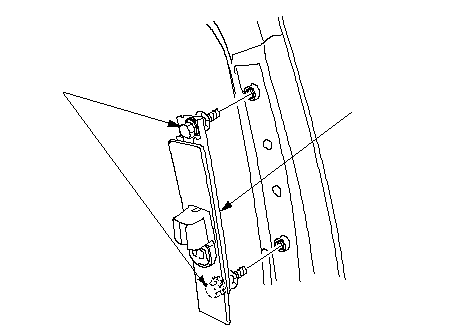

    1. Снимите регулятор плечевой ветви ремня (А).
    1. Установите ремень безопасности и натяжную катушку в порядке, обратным снятию. Обратите внимание на следующее:

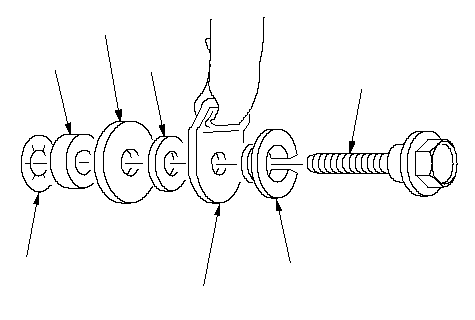

    Установка верхнего анкерного болта

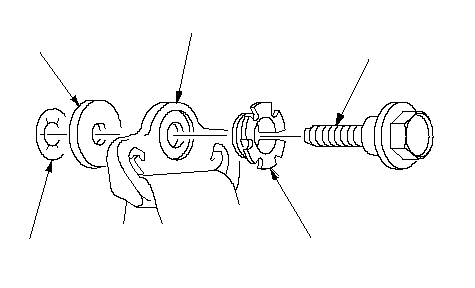

    Установка нижнего болта крепления ремня безопасности
    Замок переднего ремня безопасности
    1. Отсоедините клеммы аккумулятора, подождите не менее 3 минут, чтобы приступить к работе.

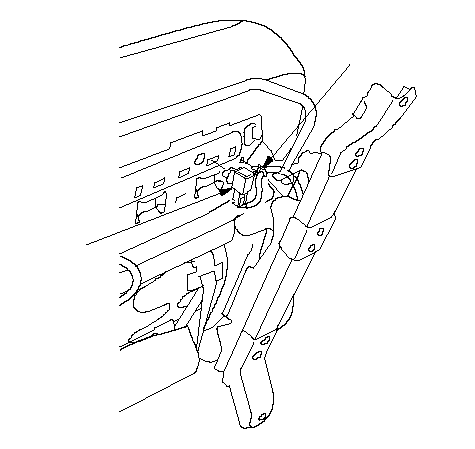

    1. Поднимите переднее сиденье, затем отсоедините разъем датчика ремня безопасности (А) и зажим жгута (В). На рисунке показана модель с ПРК, модель с ЛРК аналогична.

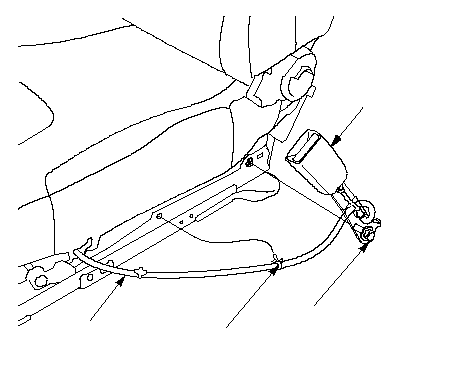

    1. Отсоедините зажим (А) жгута и вытащите жгут проводов (В) датчика ремня безопасности через отверстие в полозьях сиденья. Выкрутите центральный анкерный болт (С), затем снимите замок ремня безопасности (D).
    1. Установите замок ремня безопасности в порядке, обратном порядку снятия. Обратите внимание на следующее:
      • Установите шайбы и муфту на центральный крепежный болт, как показано на рисунке.
      • Перед установкой смажьте резьбу болтов крепления анаэробным герметиком.
      • Сначала наживите болты вручную, затем затяните их до рекомендованного момента.
      • Убедитесь, что разъем датчика ремня безопасности подключен правильно.
      • Проверьте коды DTC и сотрите их при помощи системы HDS. Если коды DTC не стираются, выполните необходимый поиск неисправностей.

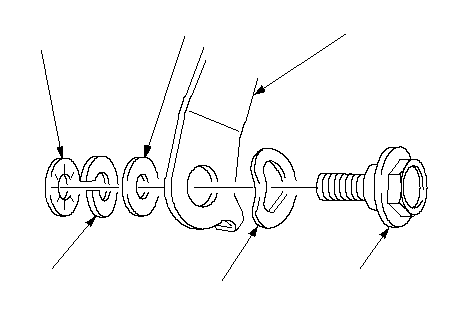

    Установка центрального анкерного болта.
