Снятие/установка передних сидений - Без подогрева сидений
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
При использовании отвертки с плоским жалом для поднятия деталей необходимо обмотать ее изоляционной лентой, чтобы предотвратить повреждения.
-
Будьте внимательны, не поцарапайте кузов и не порвите обивку сидений.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
Поднимите рулевое колесо до упора вверх и вдвиньте его до упора.
-
Подвиньте переднее сиденье вперед до упора, затем снимите торцевые крышки задних внутренних полозьев сиденья (А), торцевые крышки задних наружных полозьев сиденья (В) с задней части обеих полозьев сиденья.
|
Сиденье пассажира
B
A
}
Сиденье водителя
B
A
}
|
-
Подвиньте переднее сиденье назад до упора, затем снимите торцевые крышки передних внутренних полозьев сиденья (А), торцевые крышки передних наружных полозьев сиденья (В) с передней части полозьев сиденья водителя.
-
Подвиньте сидение назад примерно наполовину, чтобы добраться до крепежных болтов сидения. При снятии сиденья с ручной регулировкой высоты полностью поднимите его.
|
Сиденье пассажира
B
A
}
Сиденье водителя
B
A
}
|
-

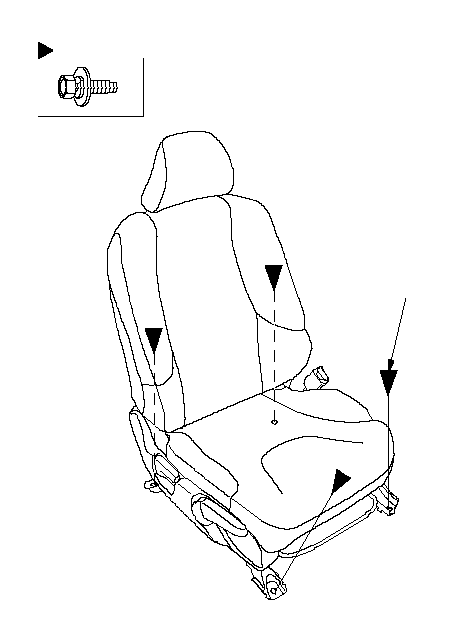

Выверните болты.
-
|
Расположения фиксаторов
: Болт, 4
10 x 1.25 mm
}
|
-
Поднимите переднее сиденье, затем отсоедините зажимы (А) жгута проводов пола (В) и отсоедините разъемы датчиков замков ремней безопасности (С) и разъемы боковых подушек безопасности (D) (для некоторых моделей). На сиденье пассажира отсоедините разъем датчика посадки (Е) (с устройством напоминания о переднем ремне безопасности) и разъем жгута проводов блока OPDS (F) (для некоторых моделей).
-
Снимите подголовник.
-
С помощью ассистента аккуратно выньте переднее сидение через открытую дверь.
|
Сиденье пассажира
A
B
C
E
A
F
D
}
Сиденье водителя
B
A
C
D
A
}
|
-
Установите сиденье в порядке, обратном снятию. При этом обратите внимание на следующее:
-
Перед установкой смажьте резьбу болтов крепления анаэробным герметиком средней прочности.
-

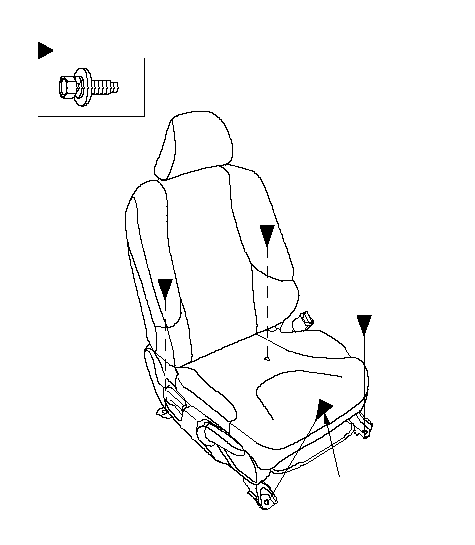

Затяните болты сиденья до указанного момента в следующей последовательности: Отодвиньте сиденье до упора назад и затяните (1) и (2), затем подвиньте вперед и затяните (3) и (4). На рисунке показано сиденье водителя модели с ПРК; сиденье пассажира на модели с ПРК симметрично. Оба передних сиденья на модели с ЛРК расположены аналогично.
-
Убедитесь, что все разъемы подсоединены правильно.
-
Сначала затяните болты рукой, затем затяните их динамометрическим ключом с указанным моментом.
-
-
Проверьте, не появились ли во время ремонта коды неисправности DTC, и сотрите их.
|
(1)
(2)
(3)
(4)
Расположения фиксаторов
: Болт, 4
10 x 1.25 mm
34 N·m
(3.5 kgf·m)
}
|
