Снятие/Установка обивки салона - Зоны стоек - Участок стойки с боковыми шторками безопасности
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Обивка передней стойки
ПРИМЕЧАНИЕ:
-
Внимательно следуйте инструкциям по установке обивки передней стойки, поскольку из-за неправильной установки возможно случайное срабатывание боковой шторки безопасности, что может привести к увечьям.
-
Наденьте защитные перчатки.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
Будьте осторожны, не поцарапайте обивку и панели.
-

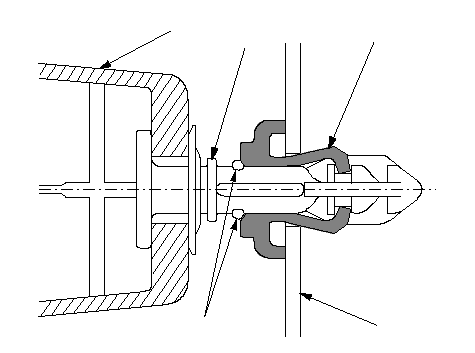

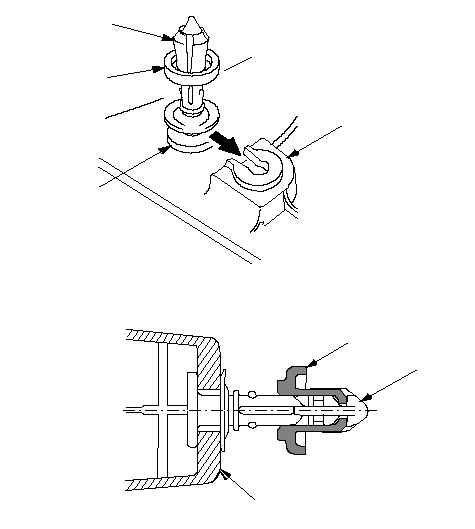

Верхний фиксатор в обивке передней стойки (А) состоит из втулки (В) и шплинта (С). Втулка, растянутая с помощью шплинта, надежно ее фиксирует на панели кузова (D). Выступы (Е) на шплинте ломаются при его снятии, поэтому фиксатор должен быть заменен на новый при переустановке обивки.
|
A
B
C
D
E
}
|
-
-

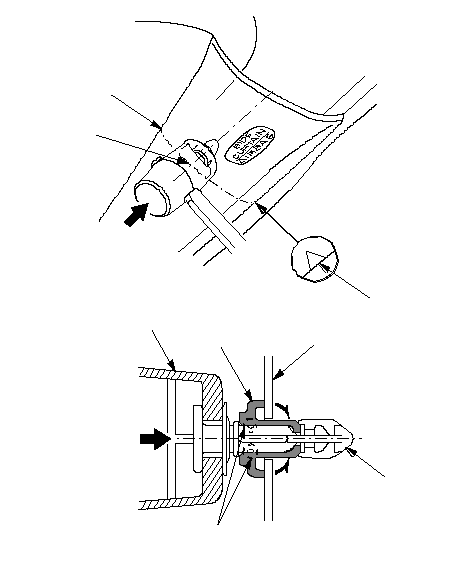

Ударьте резиновой киянкой по верхнему зажиму обивки передней стойки (А). Фиксатор находится под точкой (В), где указана треугольная метка (С) на краю обивки. Удар по фиксатору ломает выступы (D) шплинта (Е) и проталкивает его во втулку (F) и дальше в корпус (G).
ПРИМЕЧАНИЕ: Фиксатор необходимо заменить на новый при переустановке передней стойки обивки.
|
A
E
G
D
F
A
C
B
}
|
-

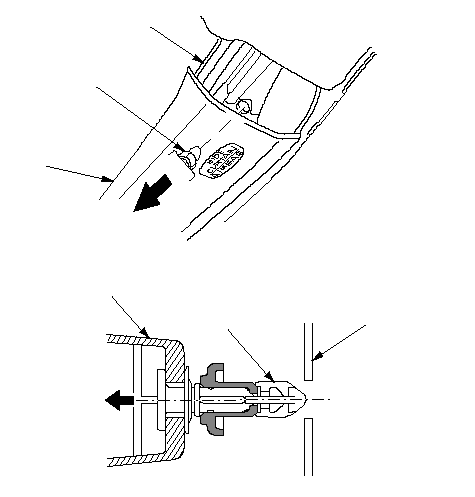

Рукой потяните назад верхнюю часть передней стойки обивки (А), чтобы снять верхний фиксатор (В) с корпуса (С).
|
A
B
C
A
B
C
}
|
-
Потяните рукой обивку передней стойки (А), чтобы отделить ее от зажимов. Потяните обивку вверх от панели приборов (В), затем снимите ее.
-
|
A
(1)
(2)
Расположения фиксаторов
: Фиксатор, 2
(Серый)
B
}
|
-
Если боковая шторка безопасности не сработала, проверьте обивку передней стойки (А) и обратите внимание на следующее:
-
Во избежание неправильного срабатывания боковых шторок безопасности и, как следствие, возможного получения травмы, проверьте обивку передней стойки и замените ее, если на ней есть любое из следующих повреждений:
| -
|
Любые трещины, деформации или побеление от нагрузки в обивке передней стойки
|
| -
|
Любые трещины или побеления от нагрузки в поверхностях, сопрягаемых с зажимами (В, C)
|
-
Замените верхний зажим (D) новым.
-
Если зажимы (Е) повреждены или побелели от нагрузки, замените их на новые.
|
A
D
B
C
E
}
|
-
Перед установкой обивки передней стойки (А) осторожно снимите верхний зажим (В).
-
|
A
B
}
|
-

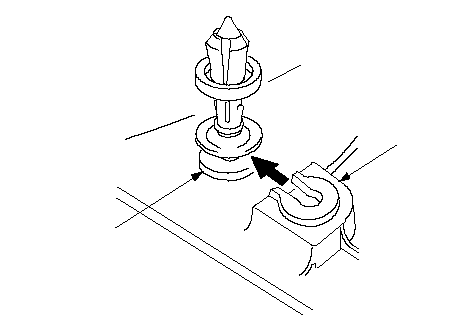

Осторожно установите обратно новый верхний фиксатор (А) на обивку передней стойки (В). Удостоверьтесь, что втулка (С) находится непосредственно рядом с концом шплинта (D), как показано.
|
A
B
C
D
B
C
D
}
|
-

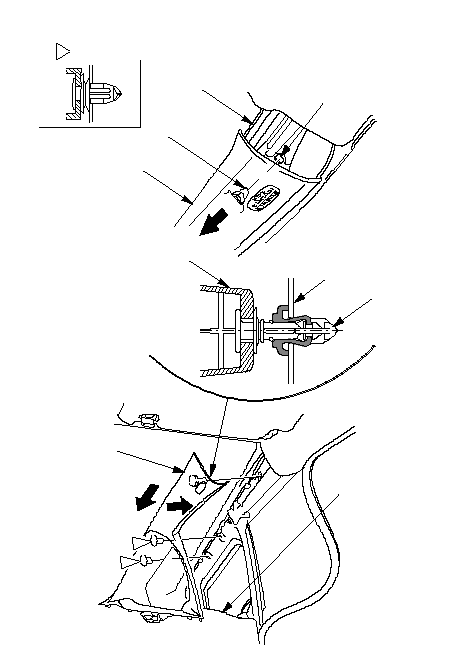

Установите обратно обивку передней стойки (А):
|
-1.
|
Вставьте нижнюю часть обивки в панель приборов (В).
|
|
-2.
|
Поместите обивку на переднюю стойку (С) и вставьте ее верхний фиксатор (D) и нижние фиксаторы (E) в отверстия (F) передней стойки, затем слегка задвиньте обивку на место.
ПРИМЕЧАНИЕ:
-
Убедитесь, что боковая шторка безопасности не подогнулась под фиксаторами и выступами.
-
Слегка продвиньте верхний фиксатор. Если вы потяните слишком сильно, то повредите фиксатор, в результате обивка не будет держаться надежно.
|
-
Установите обратно прокладку передней двери.
|
A
B
C
D
A
C
D
A
(1)
(2)
: Фиксатор, 2
Расположения фиксаторов
E
E
E
F
}
|
|
Верхняя/нижняя отделочная панель центральной стойки.
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны: не согните и не поцарапайте обшивку и панели.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
Снимите следующие детали:
-
Подвиньте переднее сиденье вперед до упора и установите заднее сиденье в обычное вертикальное положение.
-

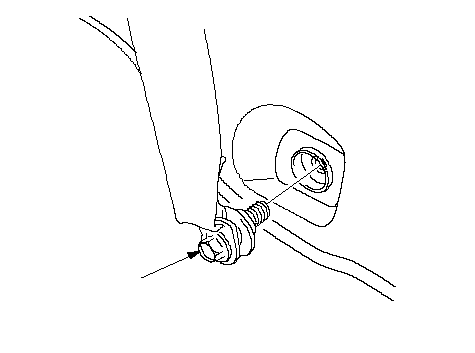

Выкрутите нижний анкерный болт ремня безопасности (А).
|
А
7/16-20 UNF
32 Н·м
(3,3 кгс·м)
}
|
-

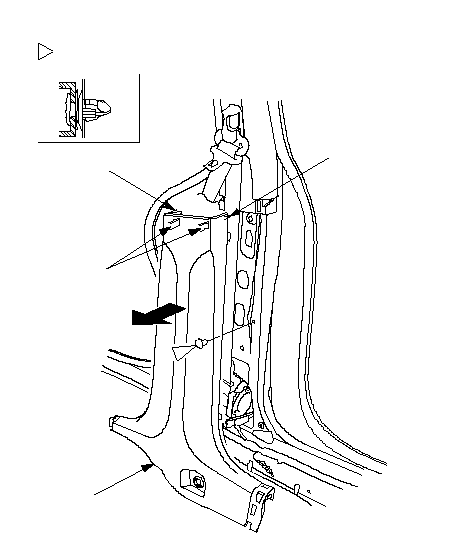

Снимите нижнюю обивку (А) средней стойки кузова.
|
-1.
|
Потяните верхнюю часть отделочной панели назад для ее отделения от верхних крючков (В).
|
|
-2.
|
Отцепите зажим, рукой оттянув обивку назад.
|
|
A
B
B
B
Расположение фиксаторов
: Фиксатор, 1
(Серый)
}
|
-

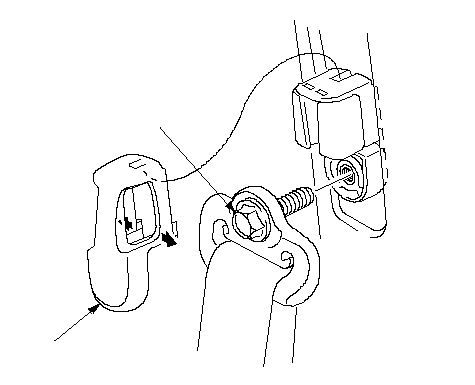

Отверните верхний анкерный болт (В), предварительно удалив верхнюю декоративную крышку (А).
|
A
B
7/16-20 UNF
32 Н·м
(3,3 кгс·м,)
}
|
-

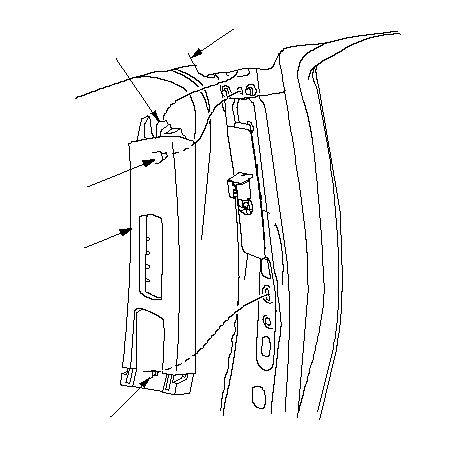

Снимите верхнюю обивку (А) средней стойки кузова.
|
-1.
|
Рукой оттяните назад нижнюю часть задней отделочной панели, чтобы отделить нижние фиксаторы (В).
|
|
-2.
|
Рукой оттяните назад верхнюю часть обивки, чтобы отцепить верхний зажим (С).
|
|
-3.
|
Отцепите верхний штифт (D), оттянув верхнюю часть обивки центральной стойки, затем снимите ее с обивки крыши (Е).
|
|
A
B
C
D
E
}
|
-

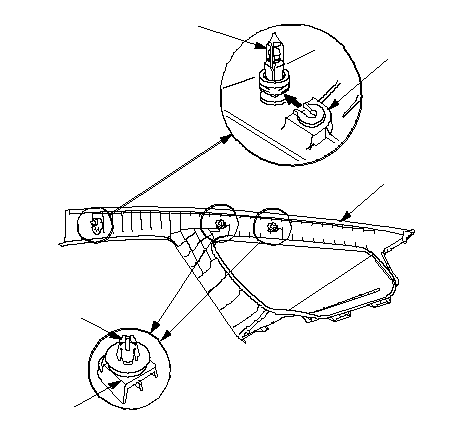

Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Проверьте зажимы (А) на предмет повреждений или побеления от нагрузки, при необходимости замените их новыми.
-
-
Во избежание неправильного срабатывания боковых шторок безопасности и, как следствие, возможного получения травмы, проверьте обивку и замените ее, если на ней есть любое из следующих повреждений:
| -
|
Любые трещины или деформации на верхней обивке центральной стойки (В) и верхних крючках (С)
|
| -
|
Любые трещины и деформации в нижней обивке центральной стойки (D) и повреждения в части (E), которая закреплена в верхней обивке центральной стойки.
|
| -
|
Любые трещины и побеления от нагрузки в поверхностях, сопрягаемых с зажимами (F)
|
-
Замените все поврежденные детали на новые .
-
-
Убедитесь, что крюк обивки надежно установлен на корпус кузова.
-
Сильно надавите на фиксаторы и крепления для надежного соединения.
-
Перед установкой крепежного болта убедитесь, что ветви ремня не перекручены.
|
D
B
C
E
A
F
}
|
|
Обивка боковой стойки
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны: не согните и не поцарапайте обшивку и панели.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
Снимите следующие детали:
-
Снимите крышку верхнего анкера (А), отцепив крючки (В), затем выкрутите верхний анкерный болт заднего ремня безопасности (С).
|
A
С
7/16-20 UNF
32 Н·м
(3,3 кгс·м
)
B
}
|
-

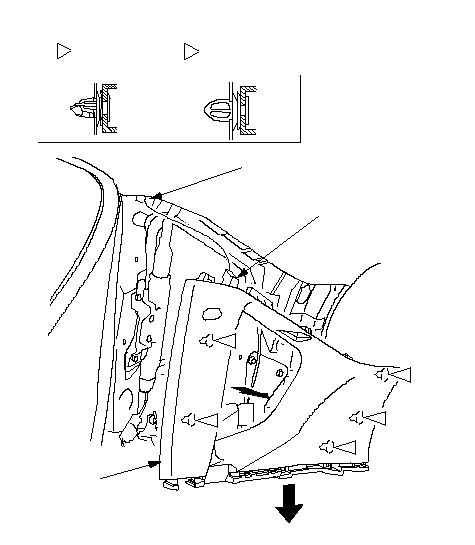

Снимите обивку боковой стойки (А).
|
-1.
|
Рукой оттяните назад нижнюю часть обивки, чтобы отцепить зажимы (В, С).
|
|
-2.
|
Опустите обивку, чтобы освободить верхний крюк (D) из отверстий кузова (Е).
|
|
A
B
C
B
B
B
Расположения фиксаторов
: Фиксатор, 4
(Серый)
B
: Фиксатор, 1
(Желтый)
C
E
D
}
|
-

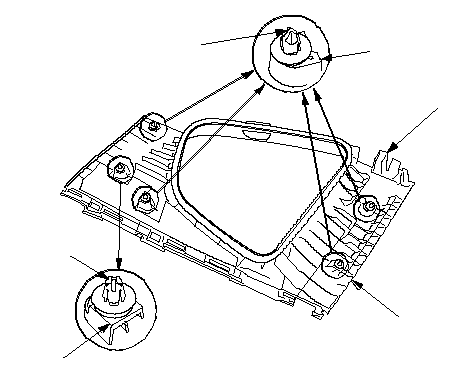

Установите отделочную панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Замените поврежденные зажимы (А) на новые.
-
-
Во избежание неправильного срабатывания боковых шторок безопасности и, как следствие, возможного получения травмы, проверьте обивку и замените ее, если на ней есть любое из следующих повреждений:
| -
|
Любые трещины и деформации обивки боковой стойки (В) и верхних крючков (С) и любые побеления от нагрузки в верхней части обивки.
|
| -
|
Любые трещины и побеления от нагрузки в поверхностях, сопрягаемых с зажимами (D)
|
-
Замените все поврежденные детали на новые .
-
-
Убедитесь, что крюк обивки установлен в отверстия кузова.
-
Сильно надавите на фиксаторы и крепления для надежного соединения.
-
Перед установкой анкерного болта ремня безопасности убедитесь, что ветви ремня не перекручены.
|
B
D
A
A
D
C
}
|
