    • Поиск неисправностей по кодам DTC: U0101

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC U0101:
     Неисправность цепи F-CAN (ECM-TCM)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Проверьте коды временных DTC или коды DTC в меню кодов DTC с помощью диагностической системы HDS.
    Выводится ли код DTC U0101?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество соединений и крепления клемм в модуле управления прибором, блоке ТСМ и ECM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте предохранитель № 60 AMT (40 А) в блоке реле и предохранителей под панелью управления.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Устраните замыкание в проводе между предохранителем № 60 AMT +B (40 A) и блоком ТСМ. Также замените предохранитель № 60 AMT +B (40 A), затем перейдите к Этап 19 .
    1. Проверьте качество соединений разъема А (37P) блока ТСМ.
    Исправны ли разъемы?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Отремонтируйте соединения и крепления клемм разъема А (37P) блока ТСМ, затем перейдите к Этап 19 .
    1. Подсоедините 10Р разъем жгута проводов моторного отсека; модель ЛРК, модель ПРК.
    1. Включите зажигание, повернув ключ в положение ON (II).

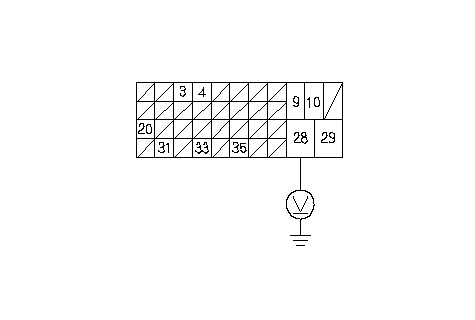

    1. Измерьте напряжение между клеммой № 28 (37P) разъема А блока TCM и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Устраните разрыв в проводе между предохранителем № 60 AMT (40 A) и блоком ТСМ, затем перейдите к Этап 19 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте неразрывность соединения между клеммой № 29 разъема A (37P) блока TCM и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Устраните разрыв провода между блоком ТСМ и "массой" кузова (G151), затем перейдите к Этап 19 .
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем А (49-контактный) компьютера ЕСМ.
    1. Проверьте непрерывность цепи между клеммой А3 разъема блока ЕСМ и клеммой № 33 разъема А (37P) блока ТСМ.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 18 .
    НЕТ -
    Устраните разрыв между блоком ECM (A3) и блоком TCM, затем перейдите к Этап 19 .

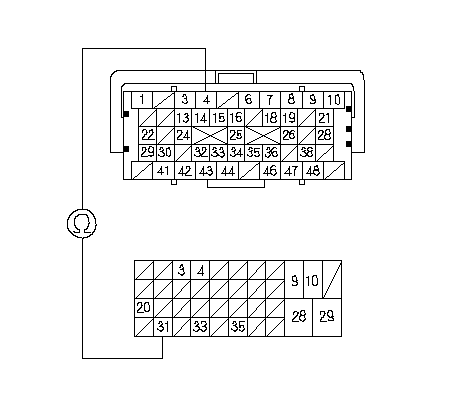

    1. Проверьте непрерывность цепи между клеммой А4 разъема блока ЕСМ и клеммой № 31 разъема А (37P) блока ТСМ.
    Непрерывно ли соединение?
    ДА -
    Обновите блок TCM, если он не имеет последней версии программного обеспечения, или замените его заведомо исправным блоком TCM, затем перейдите к Этап 20 и проведите проверку заново. Если с заведомо исправным блоком ТСМ не выводится код DTC U0101, замените оригинальный блок TCM, затем перейдите к Этап 20 .
    НЕТ -
    Устраните разрыв между блоком ECM (A4) и TCM, затем перейдите к Этап 20 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Соедините заново все разъемы и аккумулятор.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока ECM при помощи диагностической системы HDS.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC U0101?
    ДА -
    Проверьте качество контакта и надежность крепления клемм на модуле управления приборами, блоке ТСМ и блоке ЕСМ, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
