Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

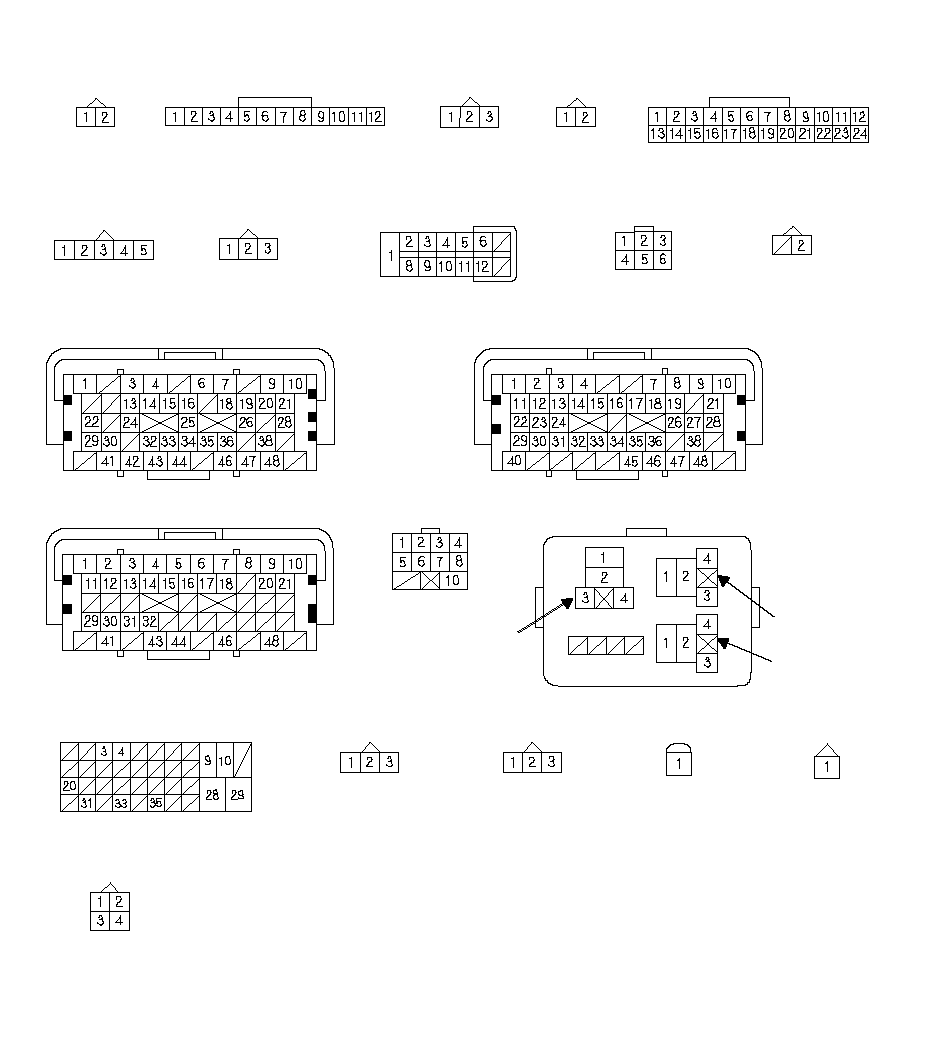

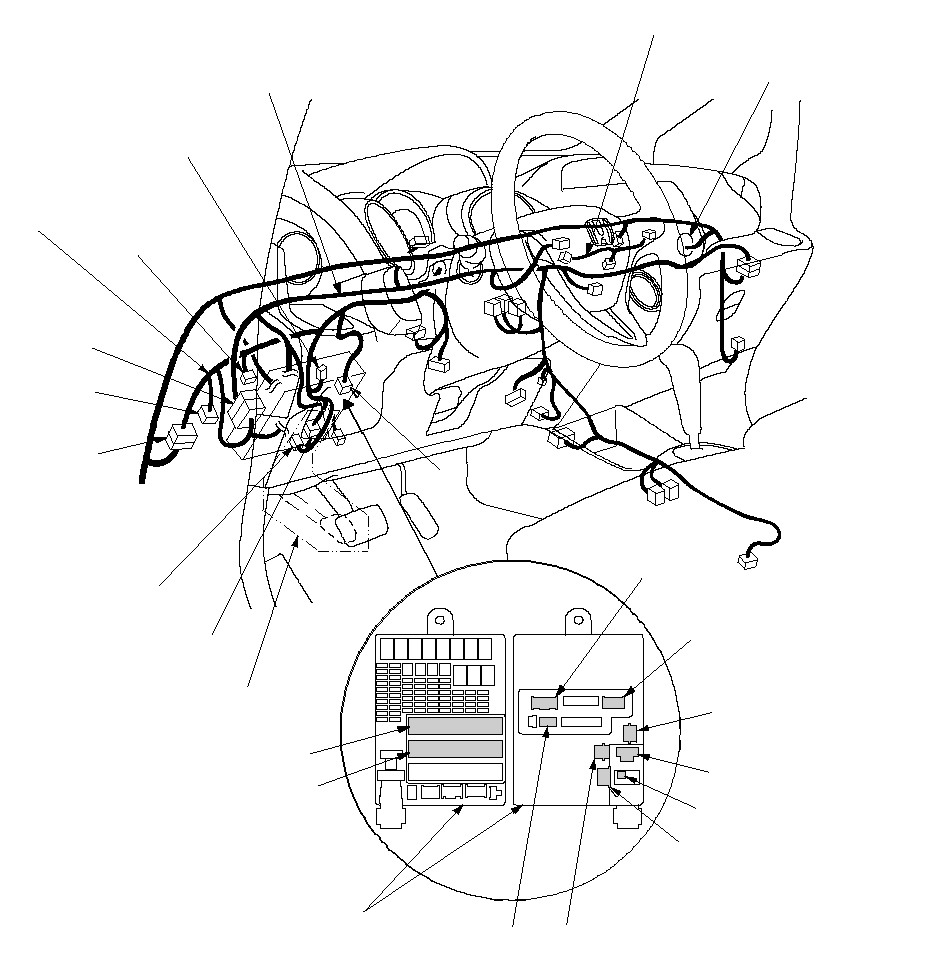

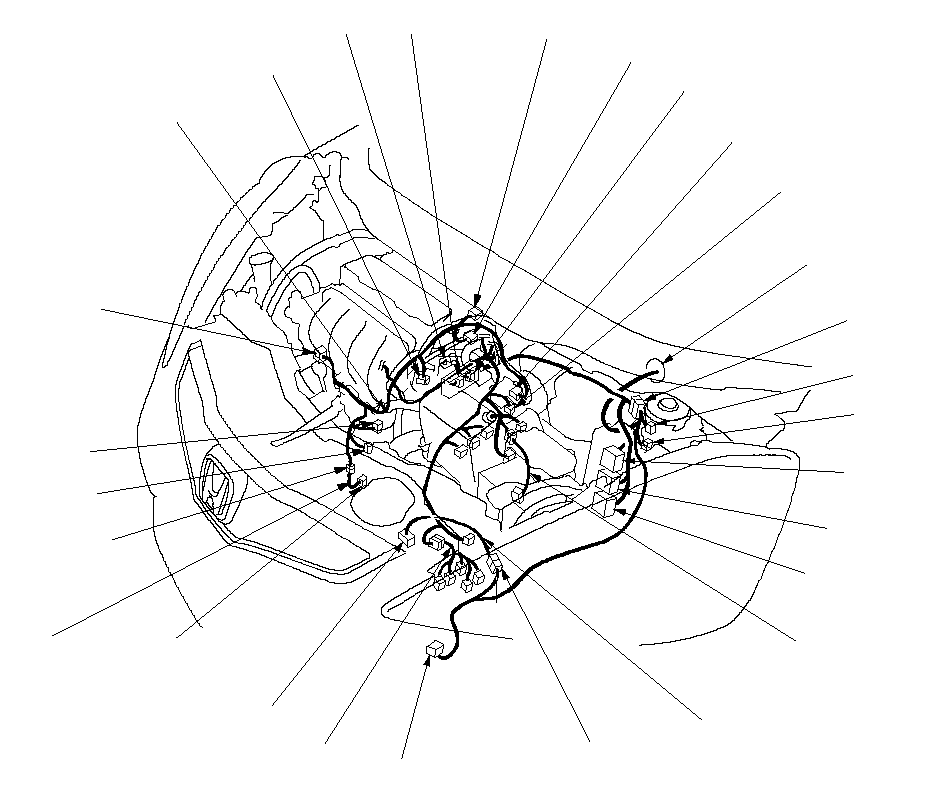

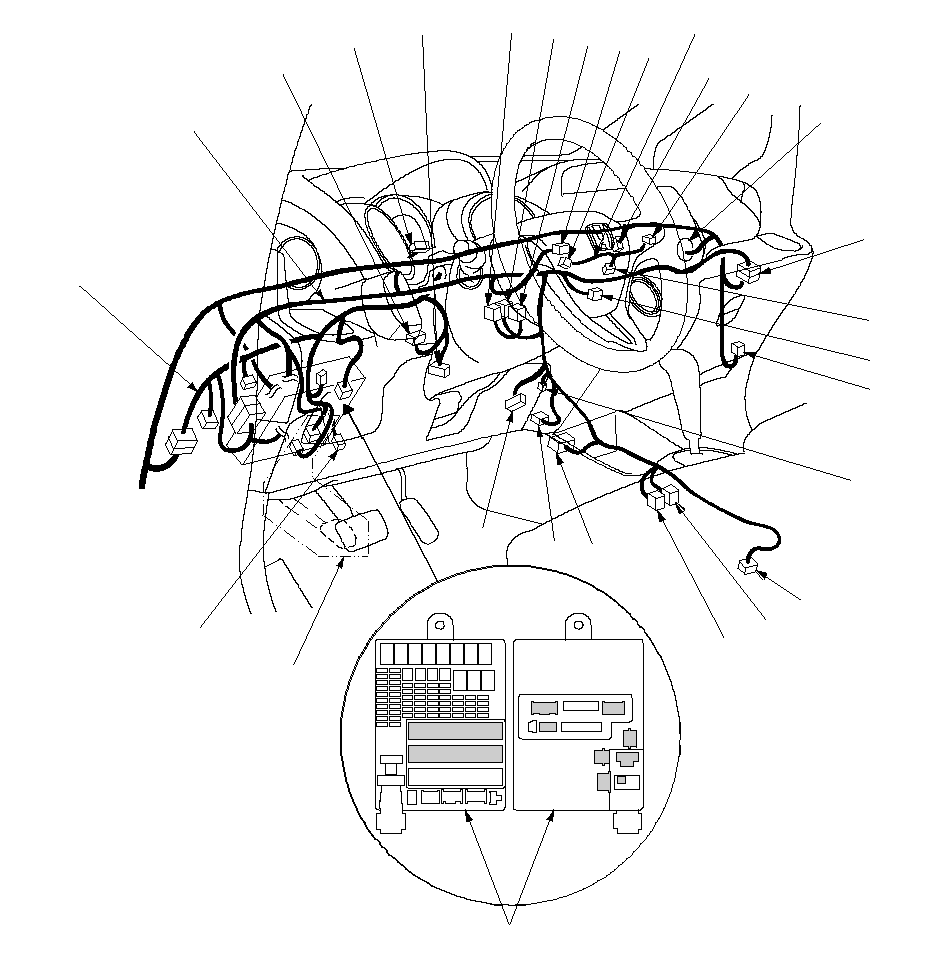

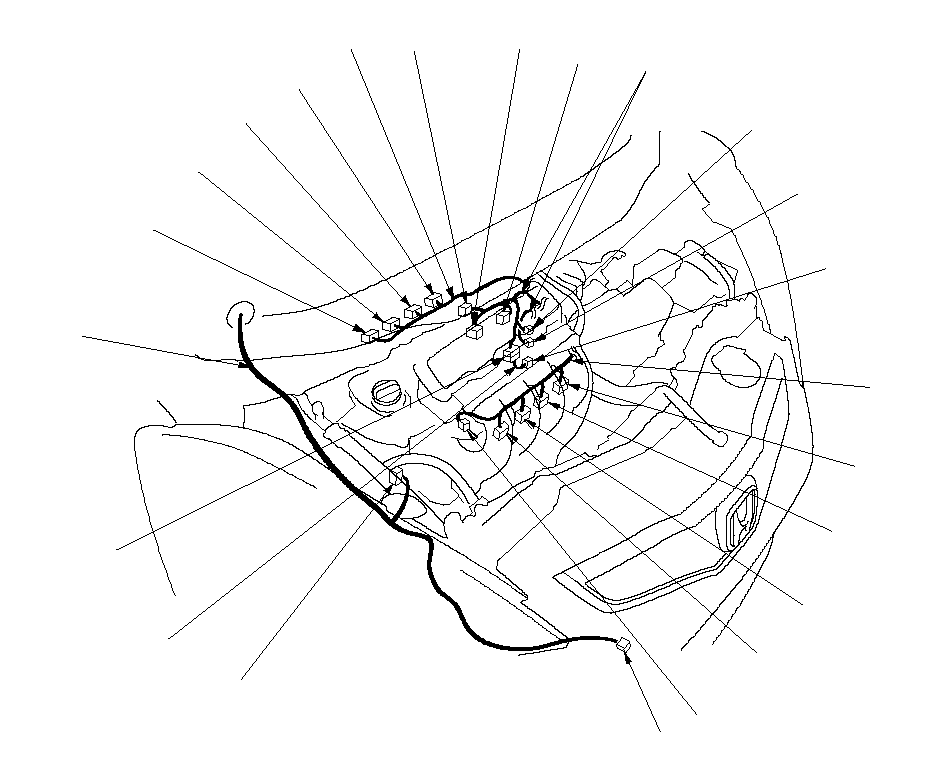

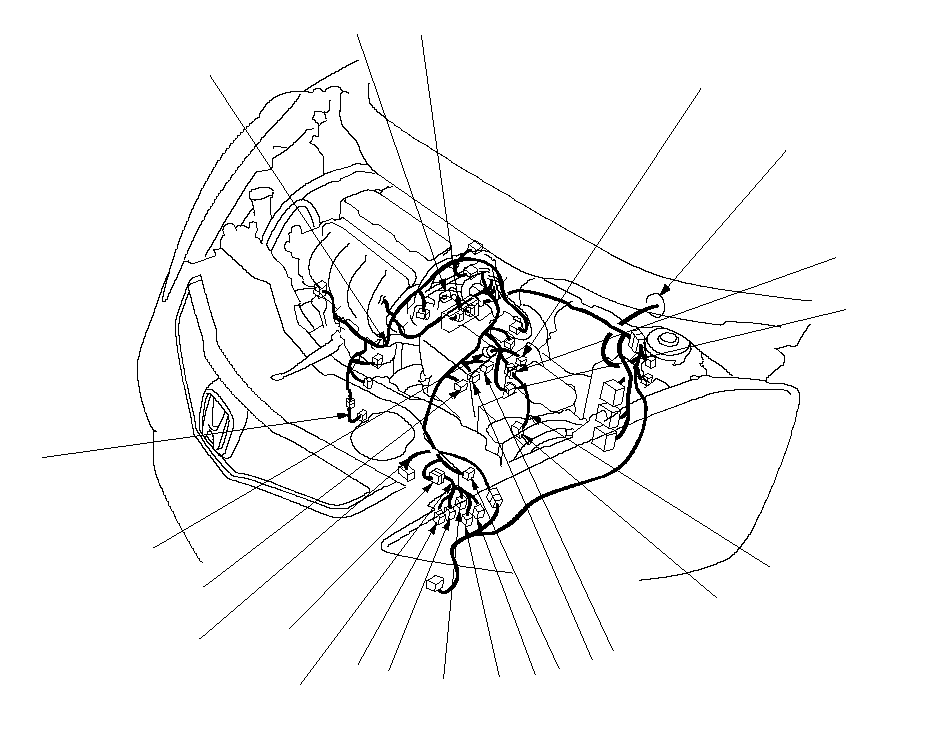

Схема цепи блока ЕСМ/РСМ (продолжение)

Модель ЛРК

G101

ЖГУТ ПРОВОДОВ
ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (АКП)

ДОПОЛНИТЕЛЬНЫЙ
ЖГУТ ПРОВОДОВ
ДАТЧИКА УРОВНЯ
МОТОРНОГО МАСЛА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА
СЦЕПЛЕНИЯ (система i-SHIFT)

ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМА
КОРОБКИ ПЕРЕДАЧ (АКП)

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

ГЕНЕРАТОР
(21)

РАЗЪЕМ
ДЛЯ ТЕСТИРОВАНИЯ
ТАХОМЕТРА
(10)

ECM/PCM В (△) (12)*

ECM/PCM А (□) (11)*

ECM/PCM C (○) (13)*

ДАТЧИК
АБСОЛЮТНОГО
ДАВЛЕНИЯ ВОЗДУХА ВО
ВПУСКНОМ
КОЛЛЕКТОРЕ (MAР)
(3)

ЭЛЕКТРОМАГНИТ
УПРАВЛЕНИЯ
ПОДАЧЕЙ МАСЛА
НА КОРОМЫСЛА
(1)

24Р ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
(5)

12P СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ (2)
(МКП, система i-SHIFT)

КЛАПАН ПРОДУВКИ
БАЧКА
АБСОРБЕРА СИСТЕМЫ
УЛАВЛИВАНИЯ ПАРОВ
ТОПЛИВА (4)

ДАТЧИК ЧАСТОТЫ
ВРАЩЕНИЯ
ВЕДОМОГО (ВЫХОДНОГО)
ВАЛА
(7) (МКП, система i-SHIFT)

13P РАЗЪЕМ
(8)

ДАТЧИК MAF/
ДАТЧИК IAT
(6)

ДАТЧИК ДЕТОНАЦИИ
(20)

ДАТЧИК ДАВЛЕНИЯ
МАСЛА (19)

РЕЛЕ ВЕНТИЛЯТОРА КОНДЕНСАТОРА
КОНДИЦИОНЕРА ВОЗДУХА

РЕЛЕ ВЕНТИЛЯТОРА РАДИАТОРА

ВСПОМОГАТЕЛЬНЫЙ БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ (15)

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА
КОНДИЦИОНЕРА ВОЗДУХА

6P СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ (9)
(МКП, система i-SHIFT)

10P РАЗЪЕМ (14)
(система i-SHIFT)

ДАТЧИК
УРОВНЯ МОТОРНОГО МАСЛА
(17) (модели KE, KG)

3P РАЗЪЕМ (18)
(модели KE, KG)

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ СЦЕПЛЕНИЯ
(TCM) (16)
(система i-SHIFT)

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны клемм
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
*: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

}

Схема цепи блока ЕСМ/РСМ (продолжение)

Модель ЛРК

G101

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ДОПОЛНИТЕЛЬНЫЙ
ЖГУТ ПРОВОДОВ
ДАТЧИКА УРОВНЯ
МОТОРНОГО МАСЛА

ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ИСПОЛНИТЕЛЬНОГО
МЕХАНИЗМА СЦЕПЛЕНИЯ

ЖГУТ ПРОВОДОВ
ЭЛЕКТРОМАГНИТА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (АКП)

ДОПОЛНИТЕЛЬНЫЙ
ЖГУТ ПРОВОДОВ
ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМА
КОРОБКИ ПЕРЕДАЧ (АКП)

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ ТРАНСМИССИИ
(5) (АКП)

ДАТЧИК
ТЕМПЕРАТУРЫ РАБОЧЕЙ
ЖИДКОСТИ
АВТОМАТИЧЕСКОЙ
ТРАНСМИССИИ
(ATF)
(12) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А
УПРАВЛЕНИЯ
ДАВЛЕНИЕМ
СЦЕПЛЕНИЯ АКП
(6) (АКП)

ДАТЧИК
ДАВЛЕНИЯ
РАБОЧЕЙ ЖИДКОСТИ
ФРИКЦИОНА
2-Й ПЕРЕДАЧИ
(АКП) (4)

24P СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(1) (АКП)

10P РАЗЪЕМ
(3) (АКП)

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
КОЛЕНЧАТОГО
ВАЛА
(2) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С
УПРАВЛЕНИЯ
ДАВЛЕНИЕМ
ФРИКЦИОНА АКП
(7) (АКП)

ДАТЧИК
ДАВЛЕНИЯ
РАБОЧЕЙ ЖИДКОСТИ
ФРИКЦИОНА
3-Й ПЕРЕДАЧИ
(АКП) (8)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(9) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(10) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН D
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ
(11) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН B
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(13) (АКП)

8Р РАЗЪЕМ
(14) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН В
УПРАВЛЕНИЯ
ДАВЛЕНИЕМ
ФРИКЦИОНА АКП
(15) (АКП)

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВЕДУЩЕГО ВАЛА
(ПЕРВИЧНОГО ВАЛА) (16) (АКП)

}

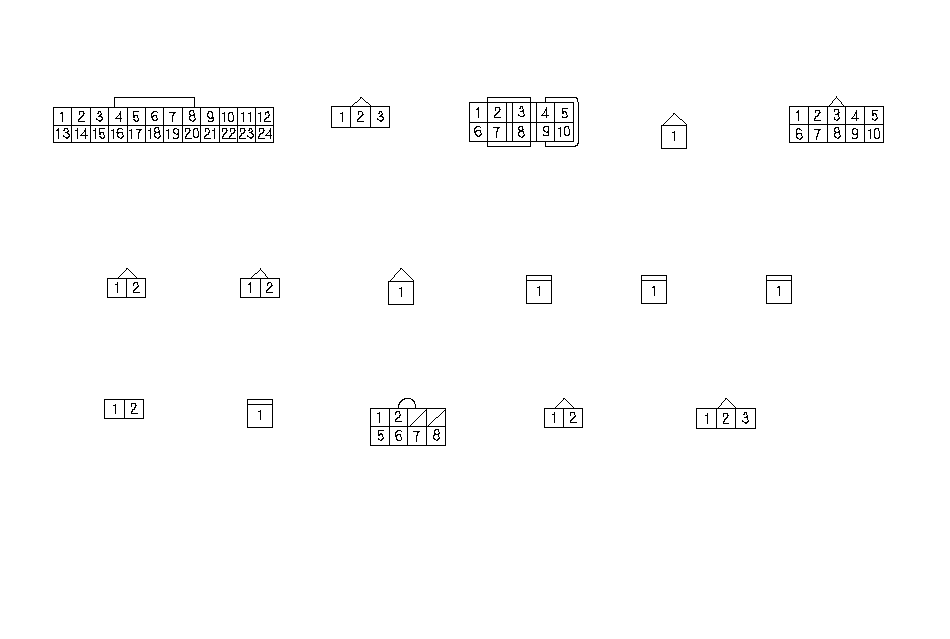

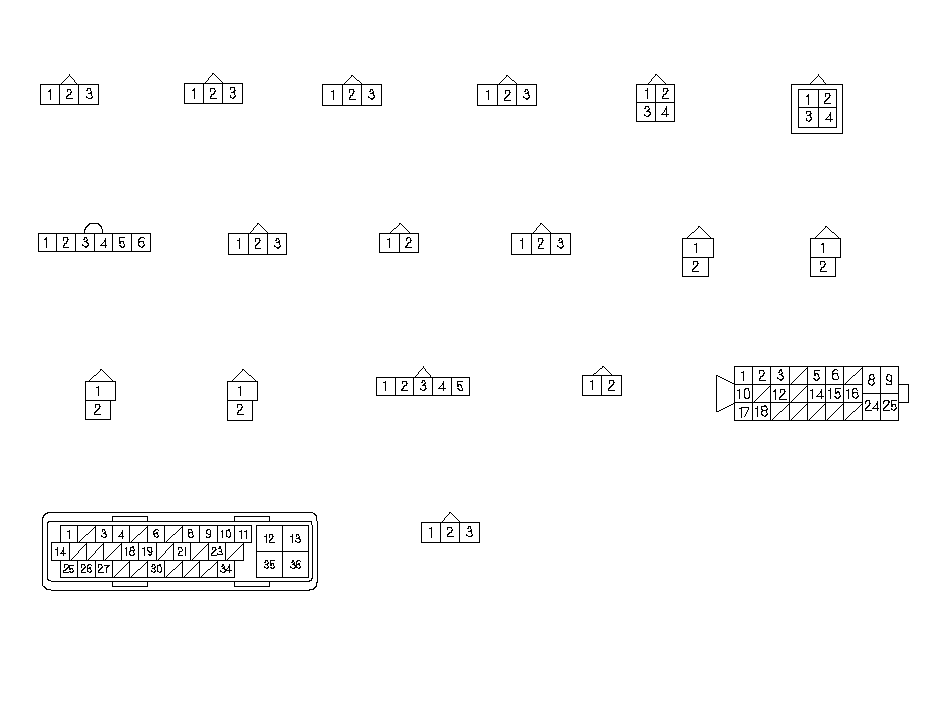

Схема цепи блока ЕСМ/РСМ (продолжение)

Модель ЛРК

ДОПОЛНИТЕЛЬНЫЙ
ЖГУТ ПРОВОДОВ
ДАТЧИКА ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА

ЖГУТ
ПРОВОДОВ
ДВИГАТЕЛЯ

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

КАТУШКА
ЗАЖИГАНИЯ № 4
(4)

ИНЖЕКТОР № 3
(12)

ИНЖЕКТОР № 4
(11)

КОРПУС ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
(7)

3P РАЗЪЕМ
(18)

ИНЖЕКТОР № 2
(13)

ИНЖЕКТОР № 1
(14)

ДАТЧИК A/F
(ДАТЧИК 1)
(5)

ДАТЧИК CKP
(10)

ДАТЧИК ECT 1
(9)

ДАТЧИК ECT 2
(16)

ВТОРИЧНЫЙ КИСЛОРОДНЫЙ ДАТЧИК
HO2S
(ДАТЧИК 2)
(6)

БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА ABS
(17)

КАТУШКА
ЗАЖИГАНИЯ № 3
(3)

КАТУШКА
ЗАЖИГАНИЯ № 2
(2)

КАТУШКА
ЗАЖИГАНИЯ № 1
(1)

ДАТЧИК СМР
(8)

КЛАПАН EGR
(15)
(модели KE, KG)

БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА VSA
(17)

}

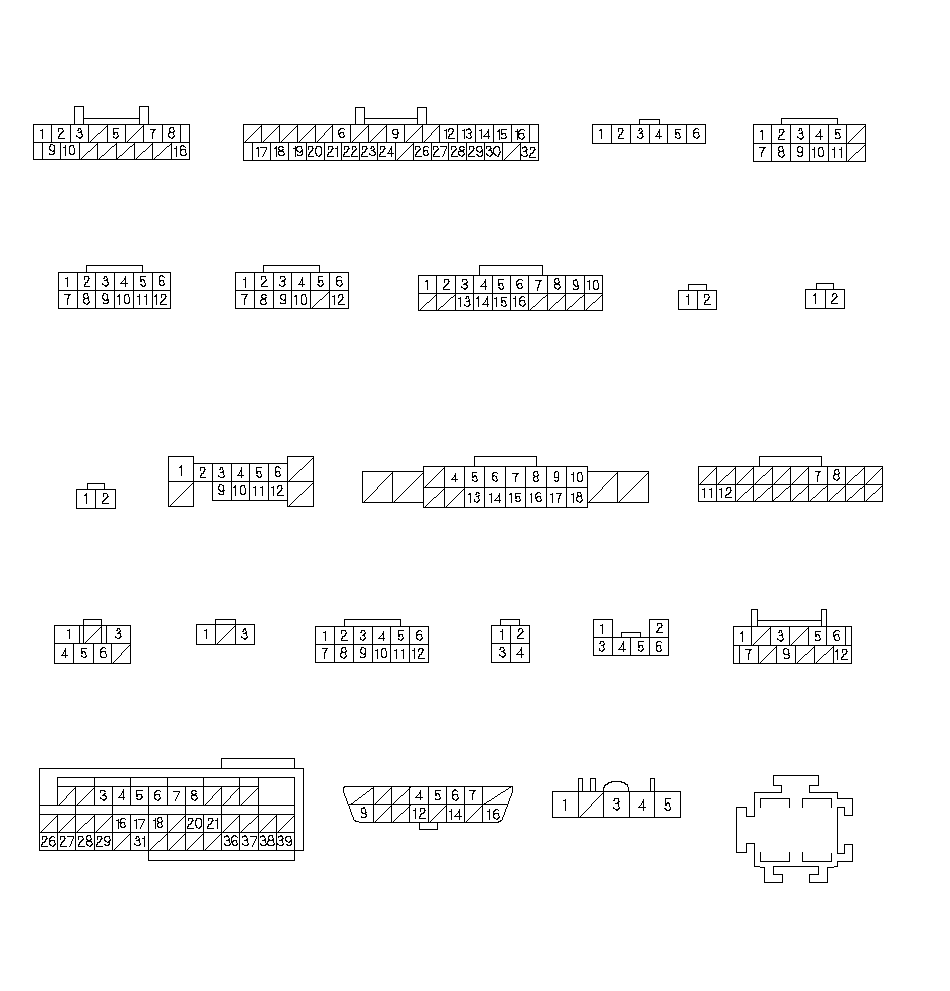

Схема цепи блока ЕСМ/РСМ (продолжение)

Модель ЛРК

ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

ЛЕВЫЙ ЖГУТ
ПРОВОДОВ МОТОРНОГО ОТСЕКА

ПРАВЫЙ ЖГУТ
ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ДОПОЛНИТЕЛЬНЫЕ ЖГУТЫ
СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

МКП

}

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
(17) (АКП)

ЗАМОК ЗАЖИГАНИЯ
(13)

ТОПЛИВНЫЙ НАСОС
(16)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(4)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(20)*

БЛОК А SRS (19)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(5)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(6)

БЛОК УПРАВЛЕНИЯ EPS
(1)

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (2)

ДАТЧИК ПОЛОЖЕНИЯ
ПЕДАЛИ АКСЕЛЕРАТОРА (АРР)
(3)

ДАТЧИК
ТЕМПЕРАТУРЫ
ИСПАРИТЕЛЯ (9)

РЫЧАЖОК
ПОНИЖЕНИЯ-
(ПЕРЕКЛЮЧАТЕЛЬ НА
ПОНИЖЕННУЮ ПЕРЕДАЧУ)
(8) (модель с
рычажковым
переключением
передач АКП)

ПОВОРОТНЫЙ КОНТАКТОР (7)

РЫЧАЖОК
ПОВЫШЕНИЯ+
(ПЕРЕКЛЮЧАТЕЛЬ НА
ПОВЫШЕННУЮ ПЕРЕДАЧУ)
(10) (модель с
рычажковым переключением
передач АКП)

13P РАЗЪЕМ
(11) (с ABS)

ПОВОРОТНЫЙ КОНТАКТОР (12)

20P РАЗЪЕМ
(11) (с VSA)

ИНЕРЦИОННЫЙ
ВЫКЛЮЧАТЕЛЬ (14)
(модели KE, KG)

12Р СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ
(15)

БЛОК УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ (18)
(система i-SHIFT)

ДАТЧИК
КУРСОВОГО УГЛА/ПОПЕРЕЧНОГО
И ПРОДОЛЬНОГО
ACCELERATION
УСКОРЕНИЯ
АВТОМОБИЛЯ (21) (с VSA)

7,5 A

ДОПОЛНИТЕЛЬНЫЙ
ДЕРЖАТЕЛЬ
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (22)
(система i-SHIFT)

7,5 A

}

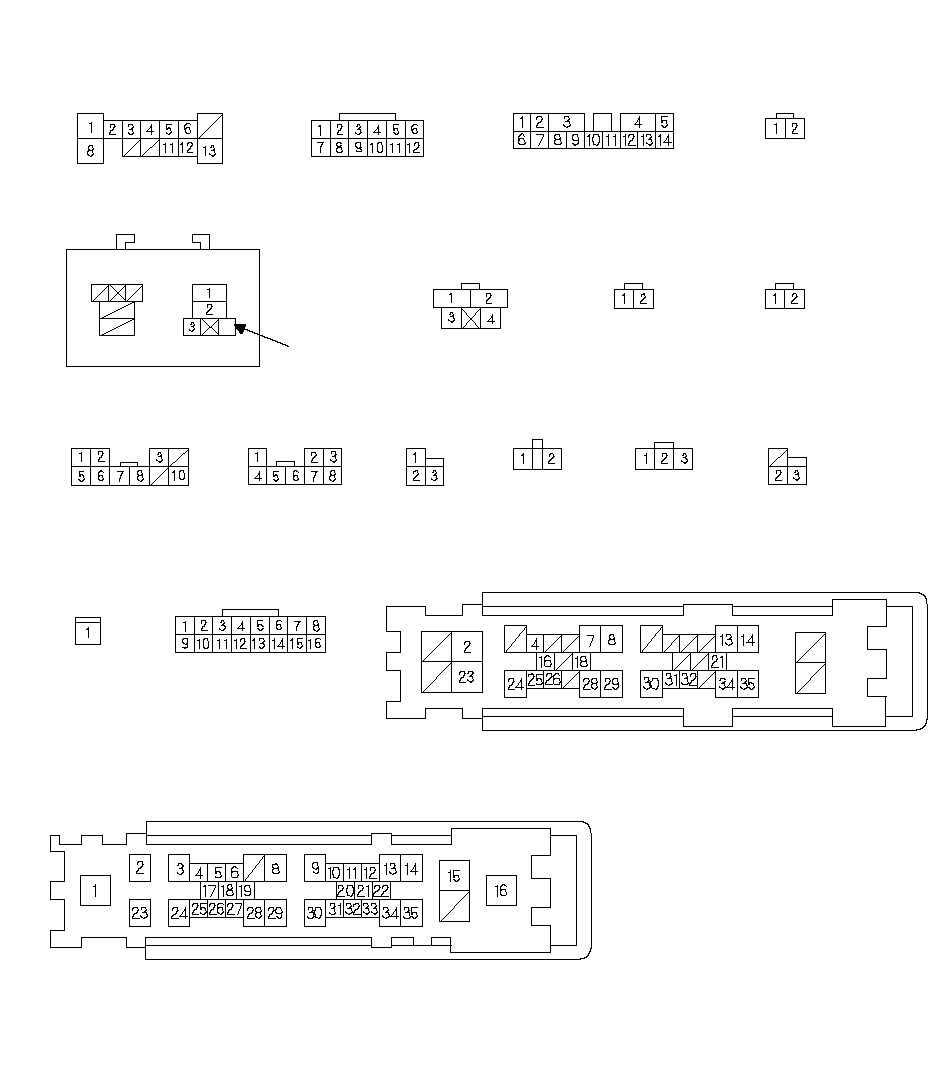

Схема цепи блока ЕСМ/РСМ (продолжение)

Модель ЛРК

МКП

ПРАВЫЙ ЖГУТ
ПРОВОДОВ МОТОРНОГО ОТСЕКА

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

ДОПОЛНИТЕЛЬНЫЕ ЖГУТЫ СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

}

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ (S) (11)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ В
ПАНЕЛИ ПРИБОРОВ
(N) (10)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ В
ПАНЕЛИ ПРИБОРОВ
(K) (9)

БЛОК
РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ
ПРИБОРОВ (T) (12)

БЛОК
РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ
ПРИБОРОВ (W) (15)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ
(Q) (16)

ELD (13)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (В) (18)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (A) (17)

13P РАЗЪЕМ
(1)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(2)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ
(3)

ДАТЧИК
ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (6)

ДАТЧИК В
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ (7)
(МКП)

ДАТЧИК А
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ
(8)
(модели KE, KG)
(МКП)

2P РАЗЪЕМ (4)
(система i-SHIFT)

ДОПОЛНИТЕЛЬНЫЙ
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (5)

РЕЛЕ СТАРТЕРА 2

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (X) (14)

}
