Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1

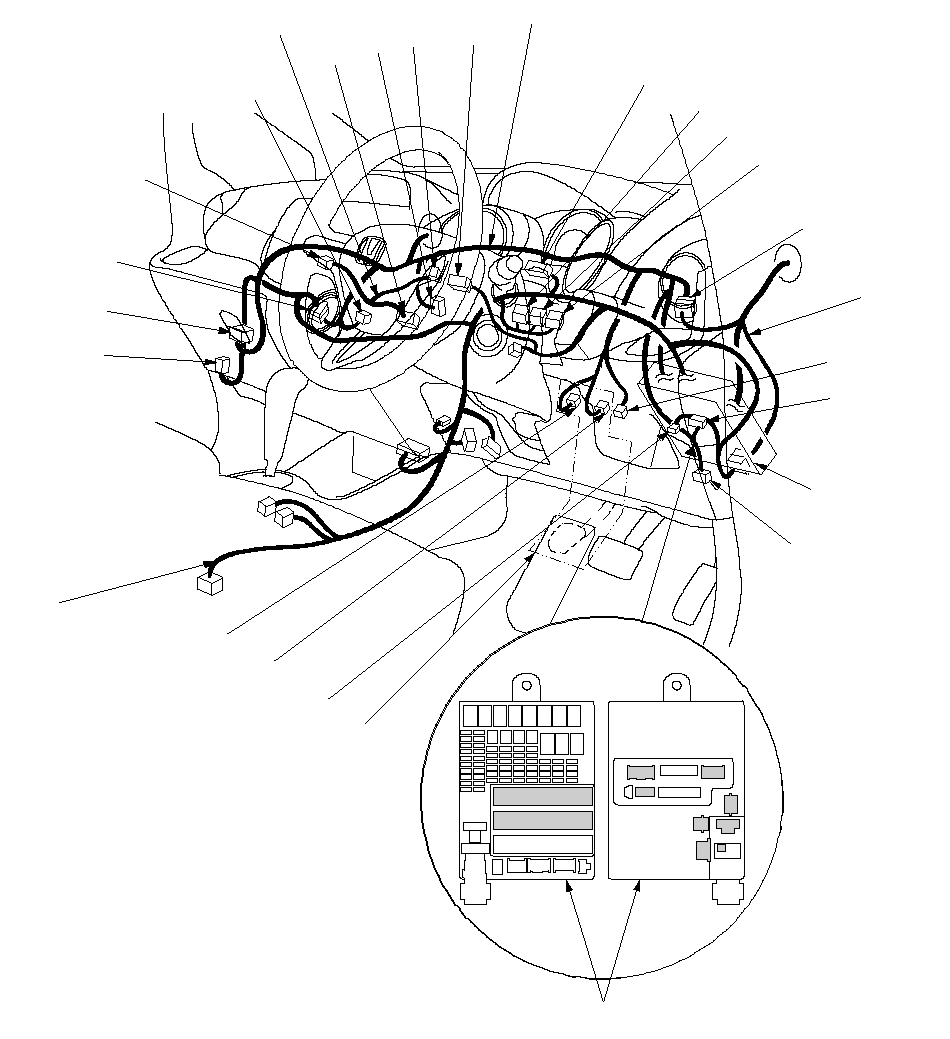

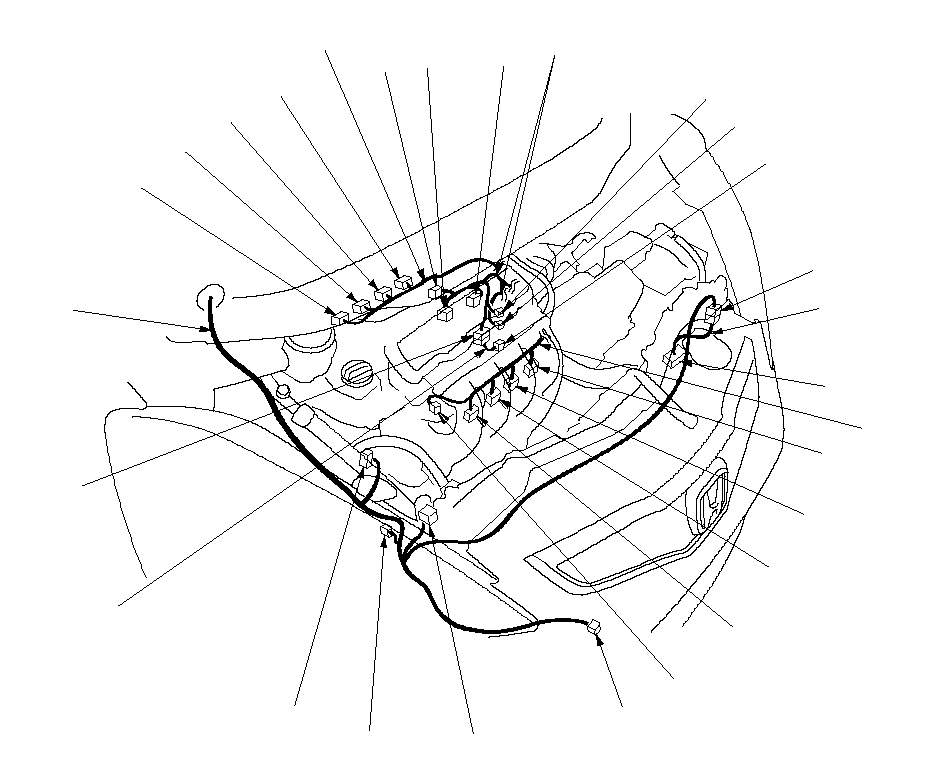

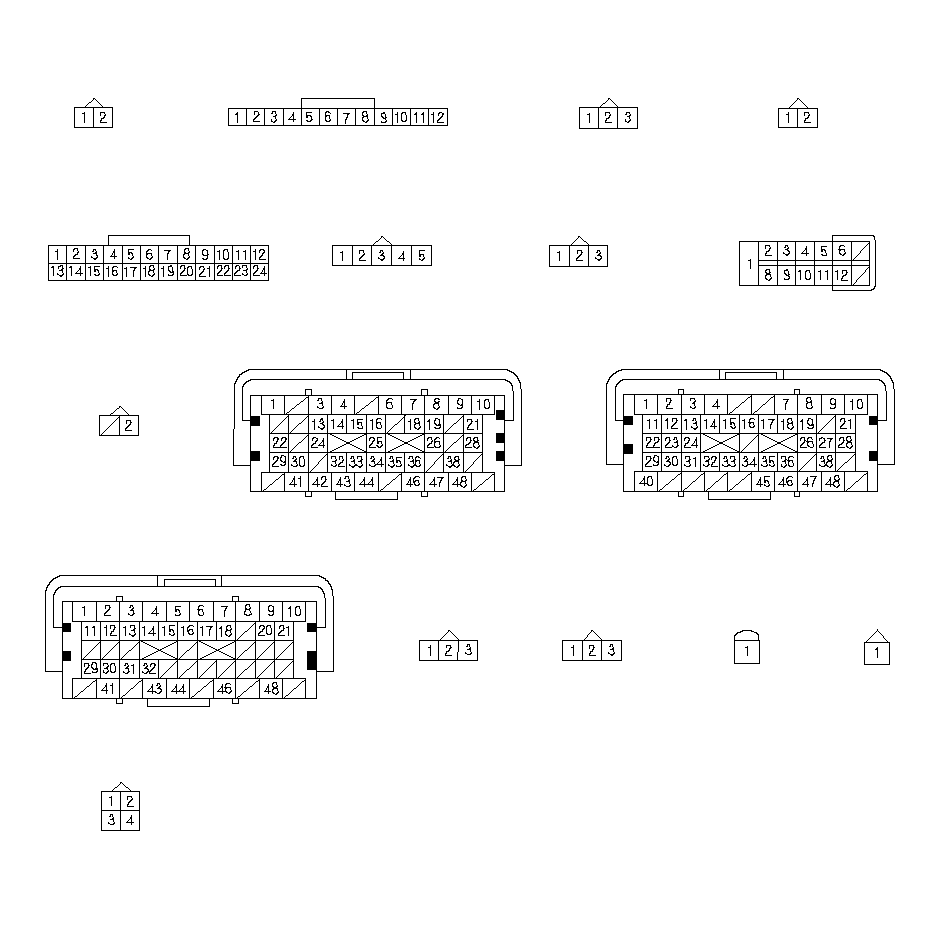

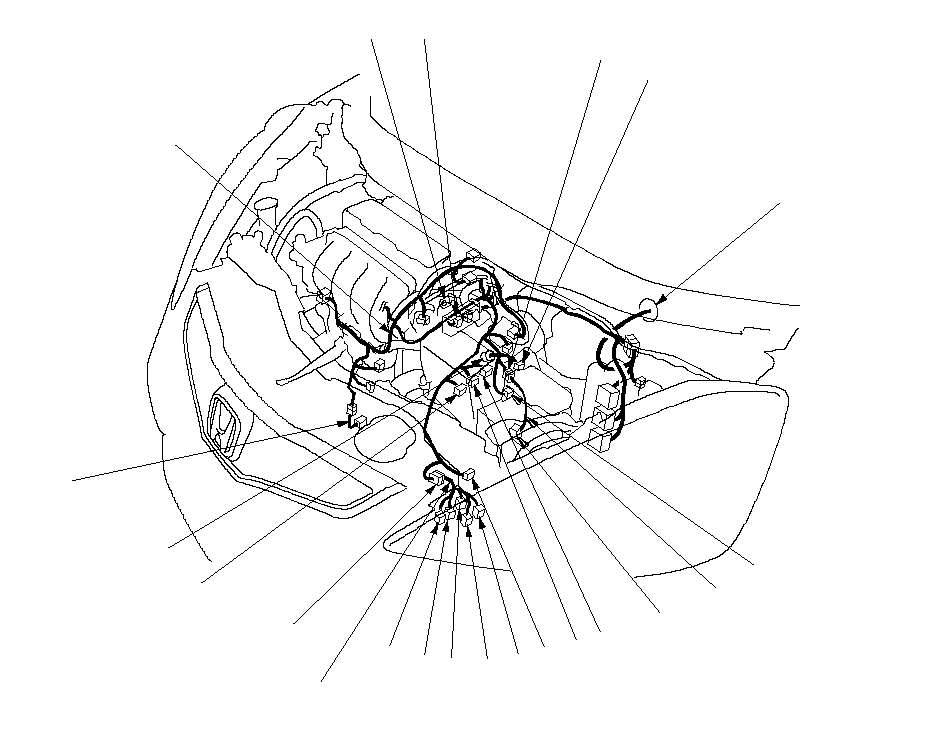

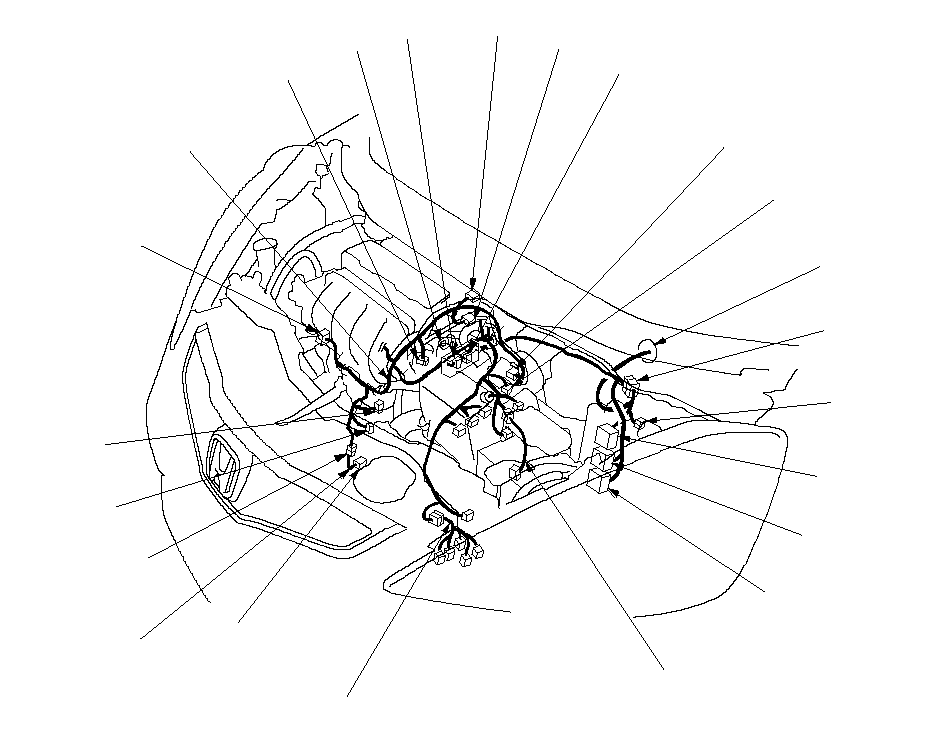

Схема цепи блока ЕСМ/РСМ (продолжение)

Модель ПРК

G101

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ДАТЧИКА УРОВНЯ
МОТОРНОГО МАСЛА

ЖГУТ ПРОВОДОВ
ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (АКП)

ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМА КОРОБКИ ПЕРЕДАЧ (АКП)

ЛЕВЫЙ ЖГУТ
ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

ГЕНЕРАТОР
(17)

РАЗЪЕМ
ДЛЯ ТЕСТИРОВАНИЯ
ТАХОМЕТРА
(9)

ECM/PCM В (△) (11)*

ECM/PCM А (□) (10)*

ECM/PCM C (○) (12)*

ДАТЧИК АБСОЛЮТНОГО
ДАВЛЕНИЯ ВОЗДУХА ВО
ВПУСКНОМ КОЛЛЕКТОРЕ (MAР)
(3)

ЭЛЕКТРОМАГНИТ
УПРАВЛЕНИЯ
ПОДАЧЕЙ МАСЛА НА КОРОМЫСЛА
(1)

24Р ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
(5)

12P СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ (2) (МКП, система i-SHIFT)

КЛАПАН ПРОДУВКИ
БАЧКА
АБСОРБЕРА СИСТЕМЫ
УЛАВЛИВАНИЯ ПАРОВ
ТОПЛИВА (4)

ДАТЧИК ЧАСТОТЫ
ВРАЩЕНИЯ
ВЕДОМОГО (ВЫХОДНОГО)
ВАЛА
(7) (МКП, система i-SHIFT)

13Р РАЗЪЕМ (8)

ДАТЧИК MAF/
ДАТЧИК IAT
(6)

ДАТЧИК
ДЕТОНАЦИИ
(16)

КОНТАКТНЫЙ ДАТЧИК
ДАВЛЕНИЯ
МАСЛА
(15)

3P РАЗЪЕМ
(14)
(модели KE, KG)

ДАТЧИК
УРОВНЯ МОТОРНОГО МАСЛА
(13)
(модели KE, KG)

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны клемм
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
*: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

}

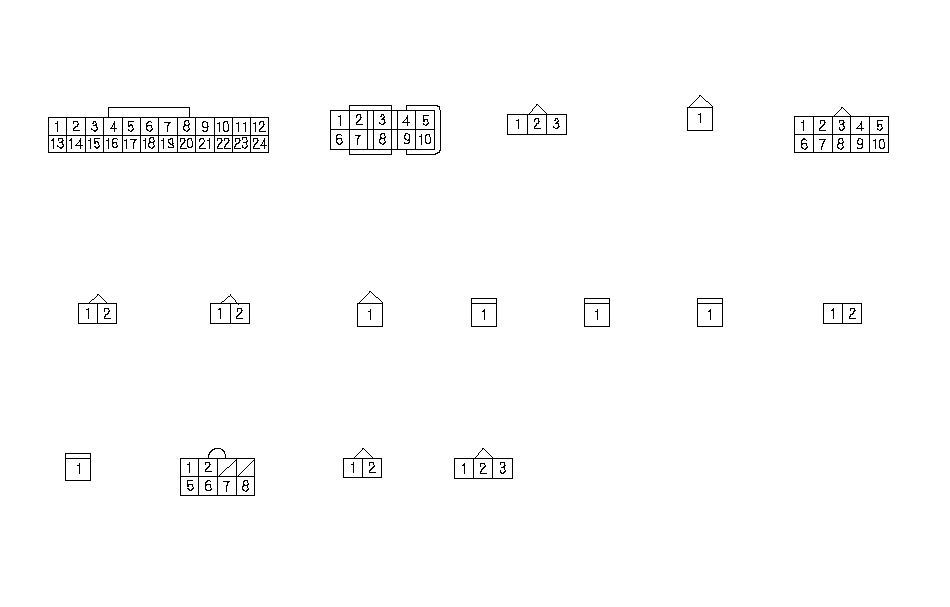

Схема цепи блока ЕСМ/РСМ (продолжение)

Модель ПРК

G101

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ДОПОЛНИТЕЛЬНЫЙ
ЖГУТ ПРОВОДОВ
ДАТЧИКА УРОВНЯ
МОТОРНОГО МАСЛА

ЖГУТ ПРОВОДОВ
ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (АКП)

ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМА
КОРОБКИ ПЕРЕДАЧ (АКП)

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ ТРАНСМИССИИ
(5) (АКП)

ДАТЧИК
ТЕМПЕРАТУРЫ РАБОЧЕЙ
ЖИДКОСТИ
АВТОМАТИЧЕСКОЙ
ТРАНСМИССИИ
(ATF)
(12) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А
УПРАВЛЕНИЯ
ДАВЛЕНИЕМ
СЦЕПЛЕНИЯ АКП
(6) (АКП)

ДАТЧИК
ДАВЛЕНИЯ
РАБОЧЕЙ ЖИДКОСТИ
ФРИКЦИОНА 2-Й
ПЕРЕДАЧИ (4)
(АКП)

24P СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(1) (АКП)

10P РАЗЪЕМ
(2) (АКП)

ДАТЧИК ЧАСТОТЫ
ВРАЩЕНИЯ
КОЛЕНЧАТОГО
ВАЛА
(3) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С
УПРАВЛЕНИЯ
ДАВЛЕНИЕМ
ФРИКЦИОНА АКП
(7) (АКП)

ДАТЧИК
ДАВЛЕНИЯ
ЖИДКОСТИ ТРАНСМИССИИ
ФРИКЦИОНА
3-Й ПЕРЕДАЧИ (8) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(9) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(10) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН D
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(11) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН B
УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ
ПЕРЕДАЧ
(13) (АКП)

8Р РАЗЪЕМ
(14) (АКП)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН В
УПРАВЛЕНИЯ
ДАВЛЕНИЕМ
ФРИКЦИОНА АКП
(15) (АКП)

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВЕДУЩЕГО ВАЛА
(ПЕРВИЧНОГО ВАЛА)
(16) (АКП)

}

Схема цепи блока ЕСМ/РСМ (продолжение)

Модель ПРК

ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

ЖГУТ
ПРОВОДОВ
ДВИГАТЕЛЯ

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ДОПОЛНИТЕЛЬНЫЙ
ЖГУТ ПРОВОДОВ
ИСПОЛНИТЕЛЬНОГО
МЕХАНИЗМА
СЦЕПЛЕНИЯ
(система i-SHIFT)

ПРАВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

}

КАТУШКА
ЗАЖИГАНИЯ № 1
(1)

ИНЖЕКТОР № 2
(15)

ИНЖЕКТОР № 1
(16)

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ
(7)

3P РАЗЪЕМ
(22)

ИНЖЕКТОР № 3
(14)

ИНЖЕКТОР
№ 4
(13)

ДАТЧИК A/F
(ДАТЧИК 1)
(5)

ДАТЧИК CKP
(10)

РЕЛЕ ВЕНТИЛЯТОРА
КОНДЕНСАТОРА
КОНДИЦИОНЕРА ВОЗДУХА

РЕЛЕ ВЕНТИЛЯТОРА
РАДИАТОРА

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА
КОНДИЦИОНЕРА ВОЗДУХА

ДАТЧИК ECT 1
(9)

ДАТЧИК ECT 2
(18)

ВТОРИЧНЫЙ
КИСЛОРОДНЫЙ ДАТЧИК
HO2S
(ДАТЧИК 2)
(6)

ДОПОЛНИТЕЛЬНЫЙ
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА (19)

БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА ABS
(21)

КАТУШКА
ЗАЖИГАНИЯ № 2
(2)

КАТУШКА
ЗАЖИГАНИЯ № 3
(3)

КАТУШКА
ЗАЖИГАНИЯ № 4
(4)

ДАТЧИК СМР
(8)

10P РАЗЪЕМ
(11)
(система i-SHIFT)

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ СЦЕПЛЕНИЯ
(TCM) (12)
(система i-SHIFT)

КЛАПАН EGR
(17)
(модели KE, KG)

6P СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ (20)
(МКП, система i-SHIFT)

БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА VSA
(21) (модели с VSA)

}

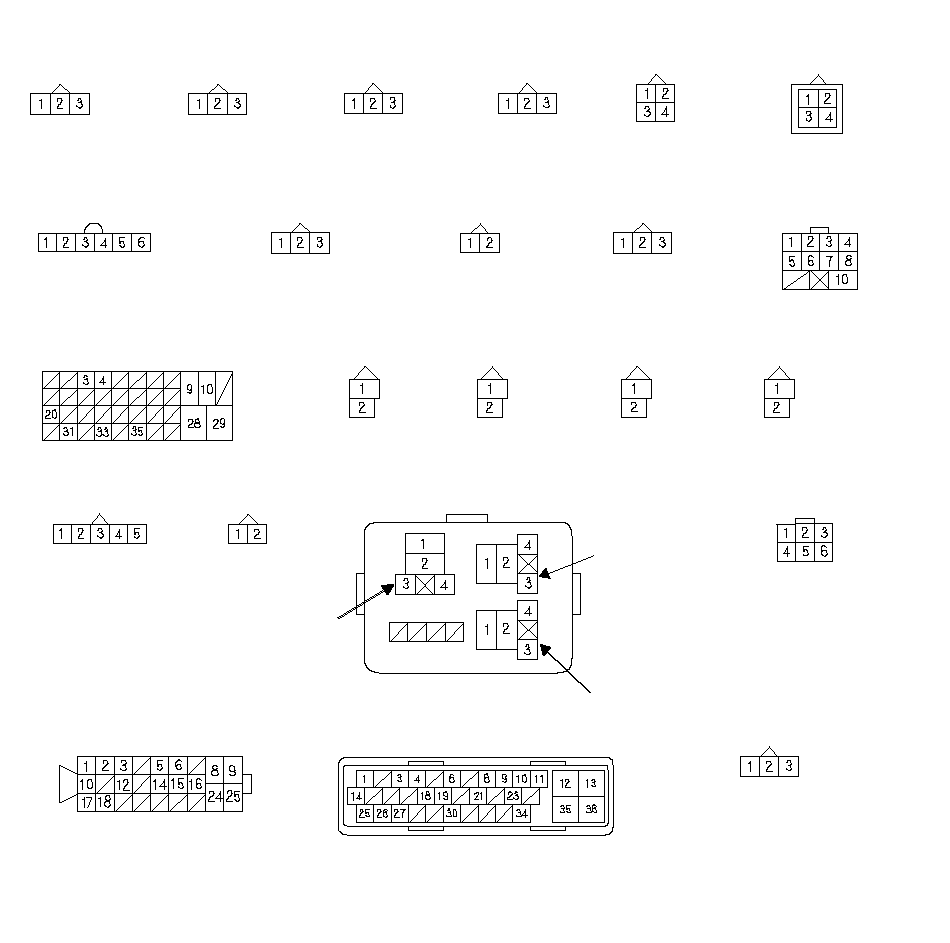

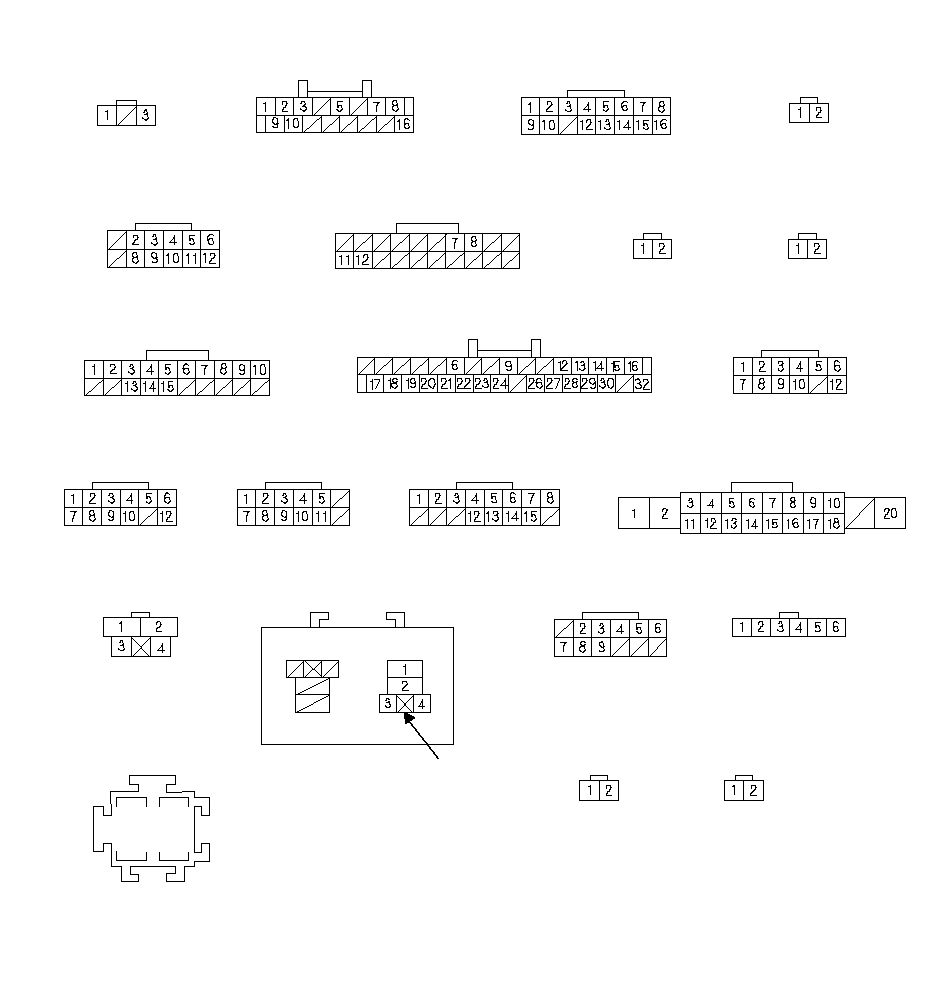

Схема цепи блока ЕСМ/РСМ (продолжение)

Модель ПРК

ЖГУТ ПРОВОДОВ ПАНЕЛИ
УПРАВЛЕНИЯ

ЛЕВЫЙ ЖГУТ ПРОВОДОВ
МОТОРНОГО ОТСЕКА

ПРАВЫЙ ЖГУТ
ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ДОПОЛНИТЕЛЬНЫЕ ЖГУТЫ СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

МКП

}

16P РАЗЪЕМ (14)

16P РАЗЪЕМ (3)

ДАТЧИК
ТЕМПЕРАТУРЫ
ИСПАРИТЕЛЯ (7)

ДАТЧИК АРР (18)

ПОВОРОТНЫЙ КОНТАКТОР (6)

12Р СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ
(11)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(5)

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (10)

РЫЧАЖОК ПОНИЖЕНИЯ-
(ПЕРЕКЛЮЧАТЕЛЬ НА ПОНИЖЕННУЮ ПЕРЕДАЧУ)
(4) (модель с
рычажковым переключением передач АКП)

БЛОК УПРАВЛЕНИЯ EPS
(2)

ПОВОРОТНЫЙ КОНТАКТОР (9)

РЫЧАЖОК ПОВЫШЕНИЯ+
(ПЕРЕКЛЮЧАТЕЛЬ НА
ПОВЫШЕННУЮ ПЕРЕДАЧУ)
(8) (модель с
рычажковым переключением передач АКП)

12P РАЗЪЕМ
(17)

ИНЕРЦИОННЫЙ
ВЫКЛЮЧАТЕЛЬ (1) (модели KE, KG)

12Р СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ
(12)

12Р
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
(13)

20P РАЗЪЕМ (14)
(с охранной сигнализацией)

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (15)

ДОПОЛНИТЕЛЬНЫЙ
БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (16)

РЕЛЕ СТАРТЕРА 2

ДОПОЛНИТЕЛЬНЫЙ
ДЕРЖАТЕЛЬ
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (19)
(система i-SHIFT)

ДАТЧИК В
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ
(20)
(МКП)

ДАТЧИК А
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ
(21)
(модели KE, KG)
(МКП)

7,5 A

}

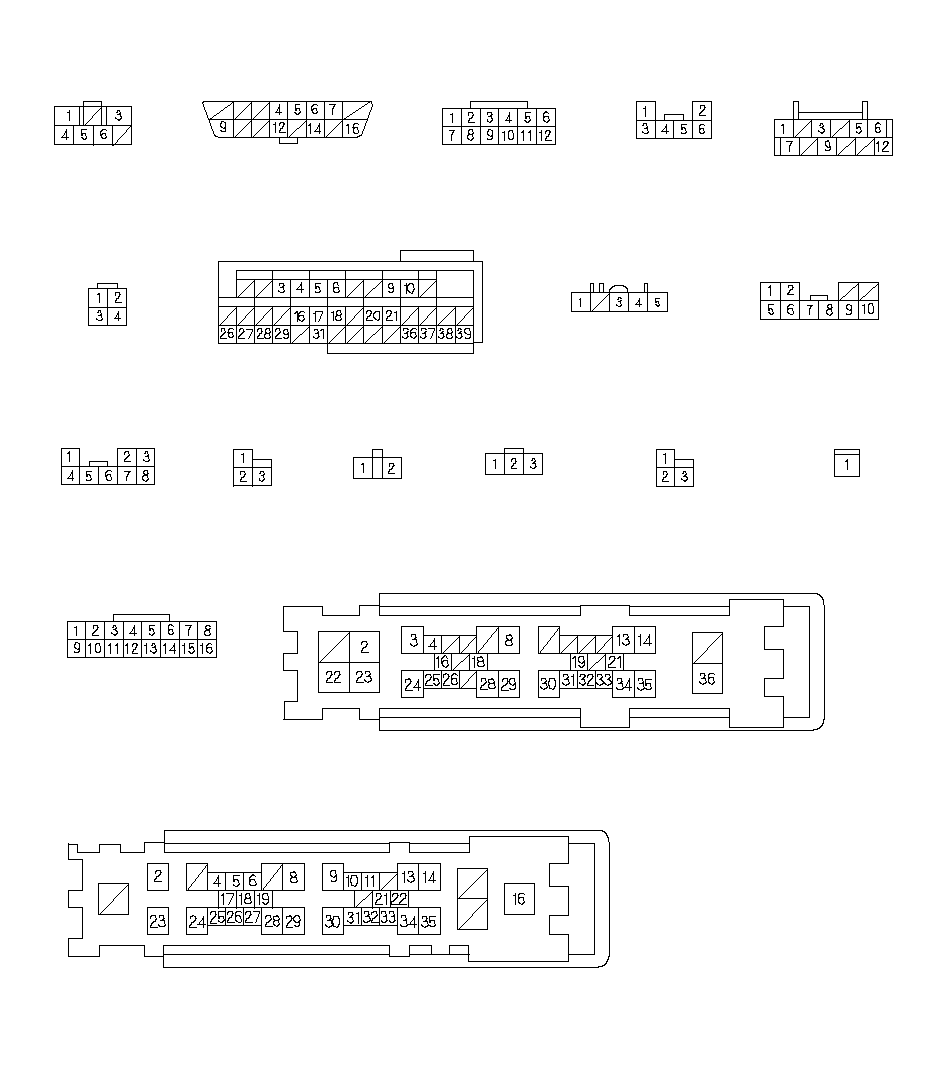

Схема цепи блока ЕСМ/РСМ (продолжение)

Модель ПРК

МКП

ЛЕВЫЙ ЖГУТ
ПРОВОДОВ МОТОРНОГО ОТСЕКА

ПРАВЫЙ
ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

ДОПОЛНИТЕЛЬНЫЕ ЖГУТЫ СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

}

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(4) (АКП)

ЗАМОК ЗАЖИГАНИЯ
(1)

ТОПЛИВНЫЙ НАСОС (6)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(2)*

БЛОК А SRS (7)

12Р СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
(3)

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ (S) (11)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ В
ПАНЕЛИ ПРИБОРОВ
(N) (10)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ В
ПАНЕЛИ ПРИБОРОВ
(K) (9)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ
ПРИБОРОВ (T) (12)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ (W) (15)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ
(Q) (16)

ELD (13)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (В) (18)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (A) (17)

ДАТЧИК КУРСОВОГО УГЛА/ПОПЕРЕЧНОГО
И ПРОДОЛЬНОГО
ACCELERATION
УСКОРЕНИЯ АВТОМОБИЛЯ (8) (с VSA)

БЛОК УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ (5)
(система i-SHIFT)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (X) (14)

}
