Снятие/установка исполнительного элемента сцепления i-SHIFT/ блока ТСМ
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
|
ПРИМЕЧАНИЕ:
-
-
-
-
Снимите зажимы жгута проводов аккумуляторной батареи (A), затем освободите фиксатор и снимите разъем исполнительного механизма сцепления (B).
-
Снимите два болта поддона аккумулятора (С) и трубку бачка (D), затем снимите поддон аккумулятора (E).
|
D
E
B
C
A
A
}
|
-

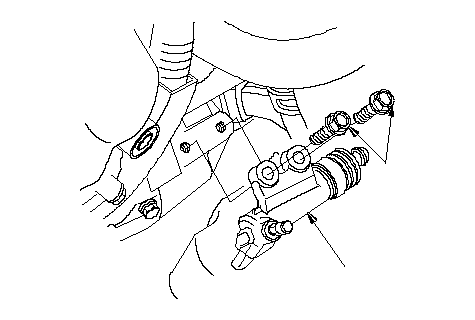

Выкрутите болты (А) с рабочего цилиндра (В), чтобы не повредить трубки гидравлического привода сцепления.
|
A
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
B
}
|
-

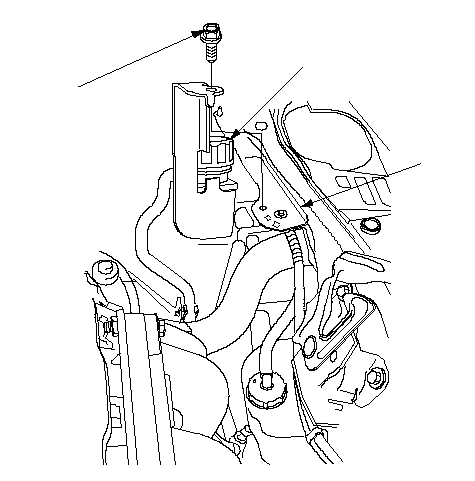

Снимите бачок сцепления (A) с лонжерона (B).
ПРИМЕЧАНИЕ:
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
A
}
|
-

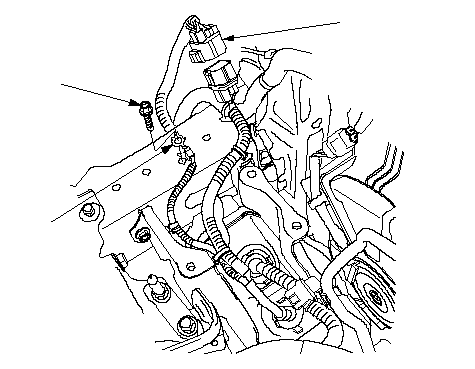

Отсоедините разъем (А) исполнительного механизма сцепления и кабель "массы" (С).
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
A
}
|
-

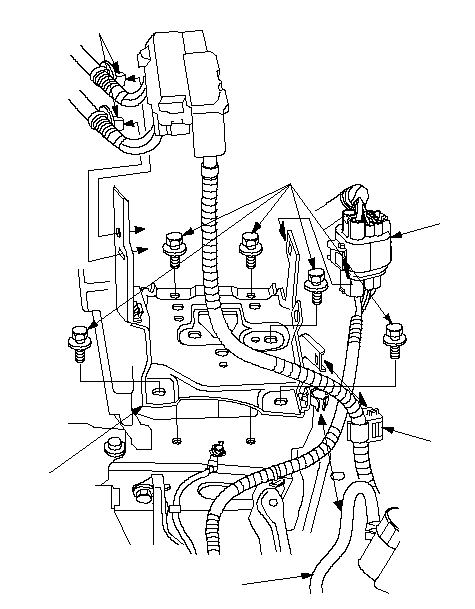

Освободите фиксатор и снимите разъем исполнительного механизма (А) переключения передач трансмиссии (A), затем снимите крышку жгута проводов исполнительного механизма переключения передач трансмиссии (B) и зажим жгута проводов (C).
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
A
C
}
|
-

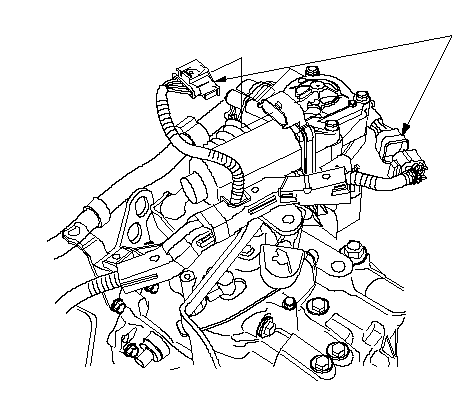

Отсоедините разъем исполнительного механизма переключения передач трансмиссии (А).
-
Поднимите автомобиль и убедитесь, что он надежно зафиксирован в поднятом положении.
-
|
A
}
|
-

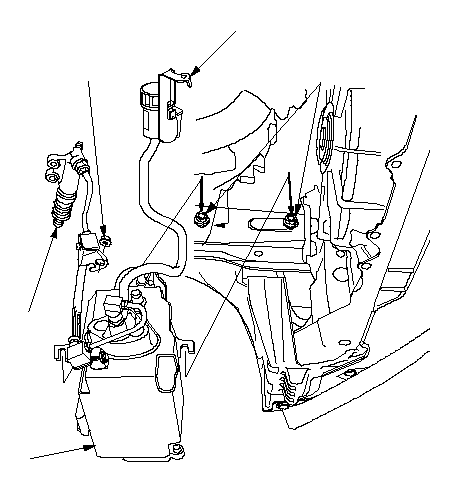

Ослабьте болты (А), затем снимите исполнительный элемент (В) с частью трубок сцепления (С) и блоком гидропривода сцепления (D).
-
Установите исполнительный элемент сцепления в последовательности, обратной снятию.
-
-
-
-
Проверьте работу автомобиля на ходу.
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
D
B
C
}
|
