Замена грязезащитного щитка
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Снимите грязезащитный щиток (А).
|
-1.
|
Со стороны колесной арки с обеих сторон снимите зажимы (В), крепящие передний грязезащитный щиток и передний подкрылок (С) к кузову, затем снимите зажимы (D), крепящие передний щиток к кузову.
|
|
-2.
|
Из-под переднего бампера (Е) снимите зажимы (F) и винты (G).
|
|
-3.
|
Снимите зажимы (Н), расположенные под кузовом.
|
|
-4.
|
Отцепите крюки (I) переднего грязезащитного щитка с переднего подкрылка, затем вытяните щиток наружу.
|
|
-5.
|
При необходимости отверните винт (J), затем снимите нижний щиток двигателя (K) (для некоторых моделей).
ПРИМЕЧАНИЕ: Чтобы снять зажимы, поднимите внутренний штифт за края рядом с линией (L) на его головке.
|
-
Установите грязезащитный щиток в обратном порядке. При этом обратите внимание на следующее:
|
|
|
ПРИМЕЧАНИЕ:
-
Снимите грязезащитный щиток (А).
|
-1.
|
Со стороны колесной арки с обеих сторон снимите зажимы (В), крепящие передний грязезащитный щиток и передний подкрылок (С) к кузову, затем снимите зажимы (D), крепящие передний щиток к кузову.
|
|
-2.
|
Из-под переднего бампера (Е) снимите зажимы (F) и винты (G).
|
|
-3.
|
Снимите зажимы (Н), расположенные под кузовом.
|
|
-4.
|
Отцепите крюки (I) переднего грязезащитного щитка с переднего подкрылка, затем вытяните щиток наружу.
|
|
-5.
|
При необходимости отверните винт (J), затем снимите нижний щиток двигателя (K) (для некоторых моделей).
ПРИМЕЧАНИЕ: Чтобы снять зажимы, поднимите внутренний штифт за края рядом с линией (L) на его головке.
|
|

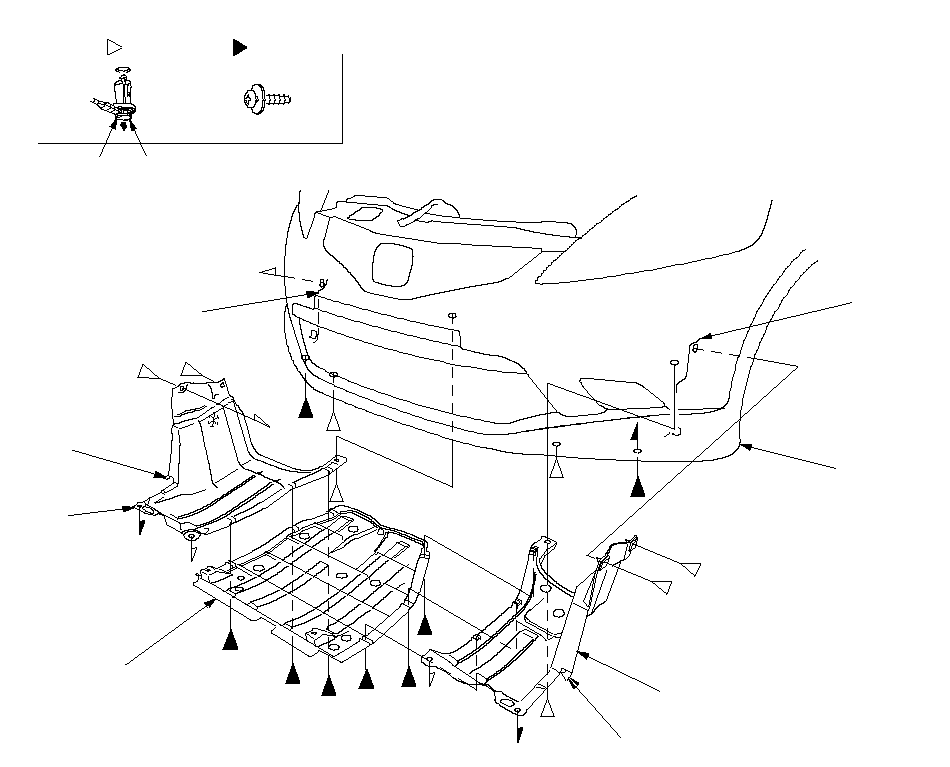

Расположения фиксаторов
: Фиксатор, 8
: Винт, 8
B, D, F, H
G, J
L
L
C
I
A
K
I
A
E
C
D
B
G
F
H
J
J
J
J
J
J
H
B
D
F
G
}
|
-
Установите грязезащитный щиток в обратном порядке. При этом обратите внимание на следующее:
|
