Установка МКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
|
Требуются специальные инструменты
Подъемный кронштейн двигателя
AAR-T-1256-J00
ПРИМЕЧАНИЕ: Накройте крылья, чтобы не допустить повреждения лакокрасочного покрытия.
-

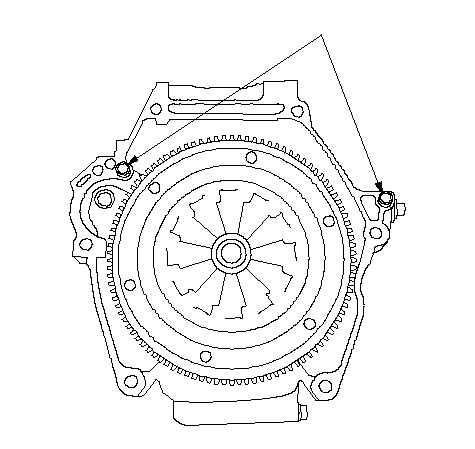

Установите два установочных штифта (А) в указанное отверстие на блоке цилиндров как показано на рисунке.
-
-
Поместите коробку передач на домкрат и поднимите ее на один уровень с двигателем.
|
A
}
|
-

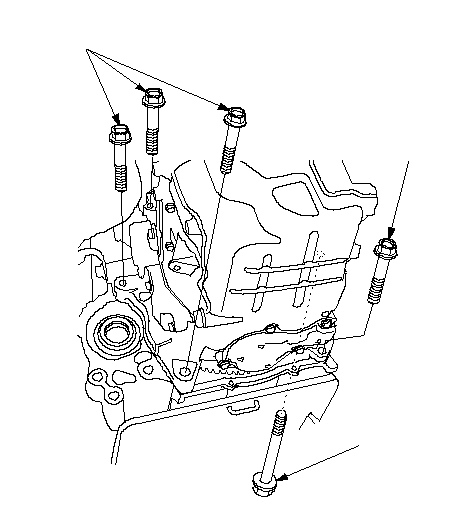

Установите верхние болты крепления коробки передач.
|
12 x 1.25 mm
64 N·m (6.5 kgf·m)
12 x 1.25 mm
64 N·m
(6.5 kgf·m)
12 x 1.25 mm
64 N·m
(6.5 kgf·m)
}
|
-

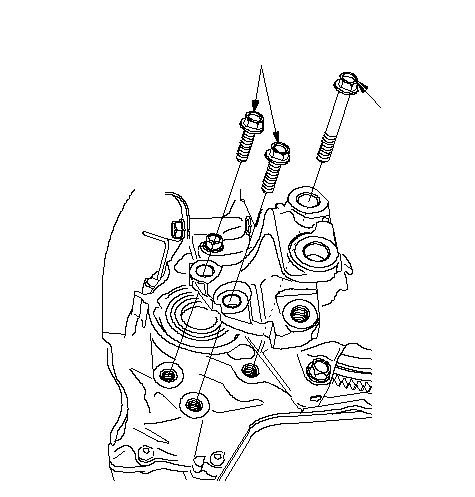

Установите кронштейн реактивной штанги с новым болтом (А) и болтами (В).
|
B
12 x 1.25 mm
83 N·m (8.5 kgf·m)
A
14 x 1.5 mm
83 N·m
(8.5 kgf·m)
Заменить.
}
|
-

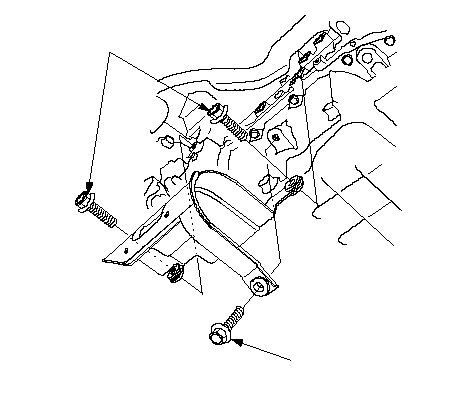

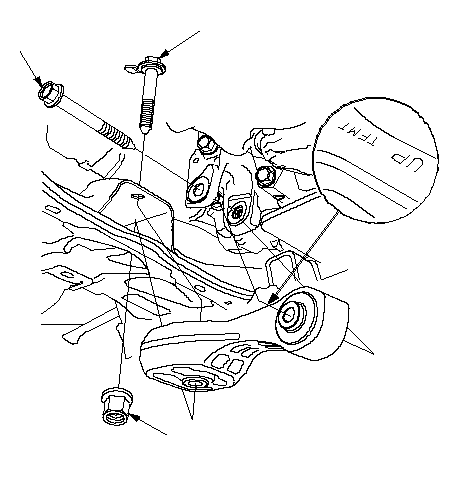

Свободно вставьте новый болт реактивной тяги (A), новую гайку (B) и новый болт (C), затем уберите домкрат из-под коробки передач.
|
C
Заменить.
A
Заменить.
B
Заменить.
}
|
-

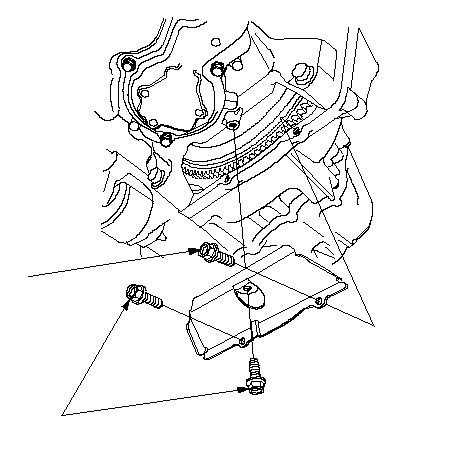

Установите кожух картера сцепления.
|
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
6 x 1.0 mm
12 N·m (1.2 kgf·m)
}
|
-

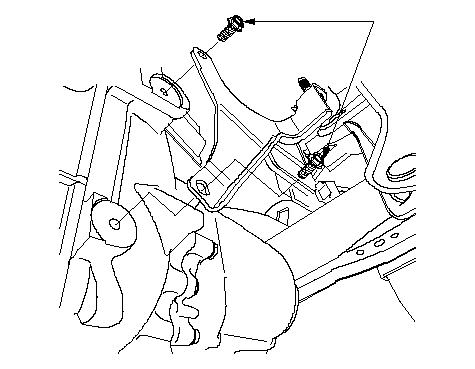

Установите стойку трубопровода сцепления.
|
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
-
Установите крышку обогревателя.
-
-
Опустите автомобиль на подъемнике.
|
12 x 1.25 mm
22 N·m (2.2 kgf·m)
12 x 1.25 mm
22 N·m (2.2 kgf·m)
}
|
-

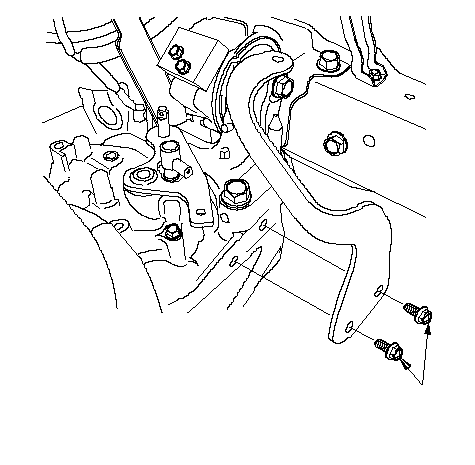

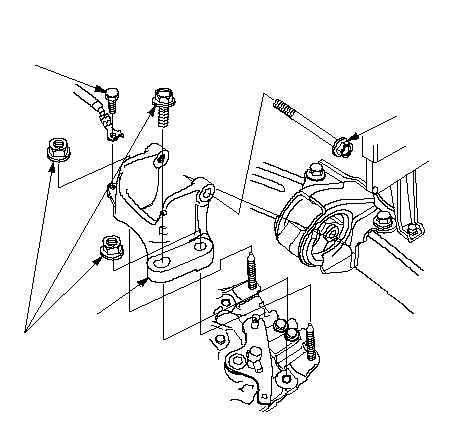

Установите кронштейн опоры трансмиссии (А), затем наживите новые крепежные болты и гайки кронштейна опоры трансмиссии (В).
-
Установите кабель "массы" (С).
|
B
12 x 1.25 mm
74 N·m
(7.5 kgf·m)
Заменить.
C
6 x 1.0 mm
11.8 N·m (1.2 kgf·m)
B
10 x 1.25 mm
54 N·m
(5.5 kgf·m)
Заменить.
A
}
|
-

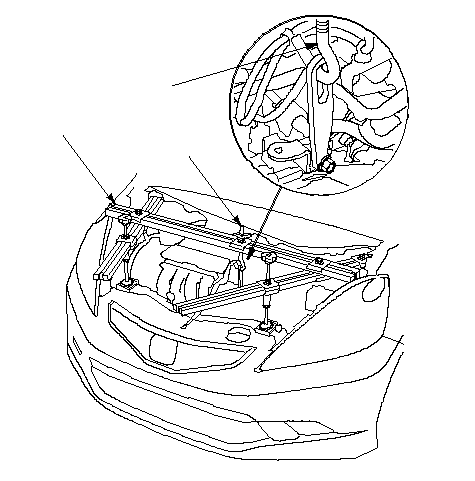

Ослабьте барашковую гайку (А). Снимите крючок (В) и подъемный кронштейн двигателя (С) с автомобиля.
|
B
C
AAR-T1256-J00
A
}
|
-

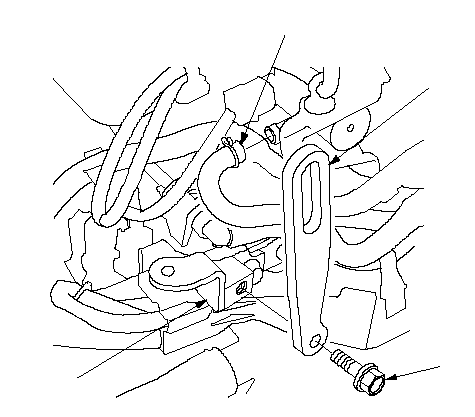

Снимите подъемную проушину (А) со крепежного кронштейна воздухоочистителя (В) и болт 8 x 1,25 мм (С). Установите шланг электромагнитного клапана системы опорожнения абсорбера (D).
|
D
B
A
C
}
|
-

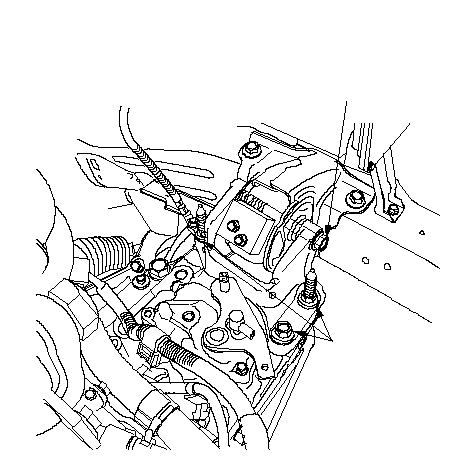

Затяните крепежные болты и гайки опоры коробки передач в указанной цифрами последовательности.
|
(1)
10 x 1.25 mm
54 N·m
(5.5 kgf·m)
Заменить.
(2)
12 x 1.25 mm
74 N·m
(7.5 kgf·m)
Заменить.
}
|
-
Затяните болты и гайку реактивной штанги с определенным техническими условиями усилием.
|
14 x 1.5 mm
83 N·m
(8.5 kgf·m)
14 x 1.5 mm
93 N·m (9.5 kgf·m)
}
|
-

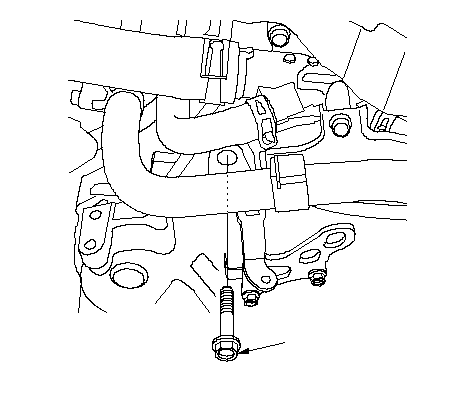

Установите один верхний болт крепления коробки передач.
|
12 x 1.25 mm
64 N·m
(6.5 kgf·m)
}
|
-

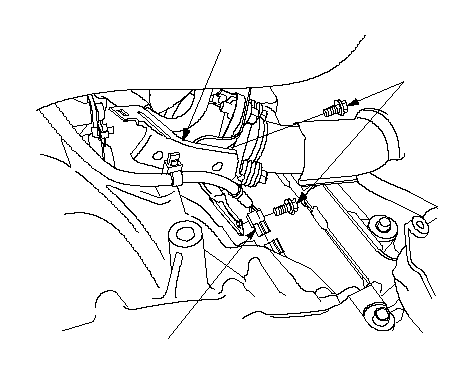

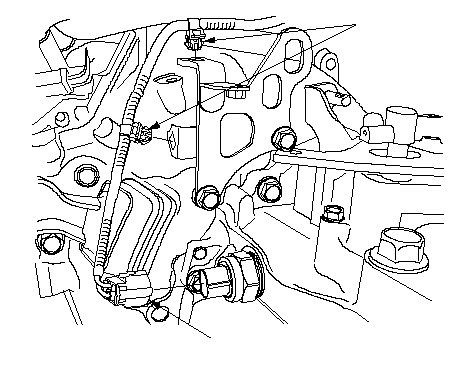

Подсоедините разъем датчика скорости автомобиля (VSS) (А), затем установите кронштейн зажима жгута проводов (В).
|
B
A
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
-
Подсоедините разъем выключателя фонарей заднего хода (А), затем установите зажимы жгута проводов (В).
|
A
B
}
|
-
Установите стойку воздухоочистителя.
-
-
-
-
-
-
-
-
-
-
-
Проверьте работу сцепления.
-
-
Проверьте работу автомобиля на ходу.
|
8 x 1.25 mm
27 N·m
(2.8 kgf·m)
}
|
