Замена щитка
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
Не повредите кузов.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
-

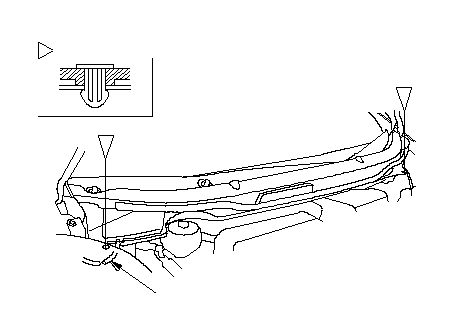

При помощи съемника зажимов отцепите зажимы со щитка, затем отсоедините трубку омывателя ветрового стекла (А).
|
A
Расположения фиксаторов
: Фиксатор, 2
}
|
-

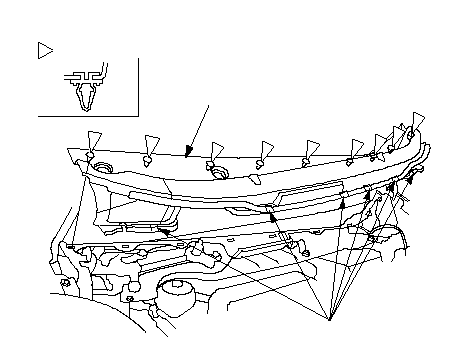

Отсоедините зажимы, осторожно приподняв боковой край ветрового стекла от щитка (А), и отцепите крючки (В), оттянув вперед щиток, затем снимите щиток.
|
Расположения фиксаторов
: Фиксатор, 9
A
B
}
|
-

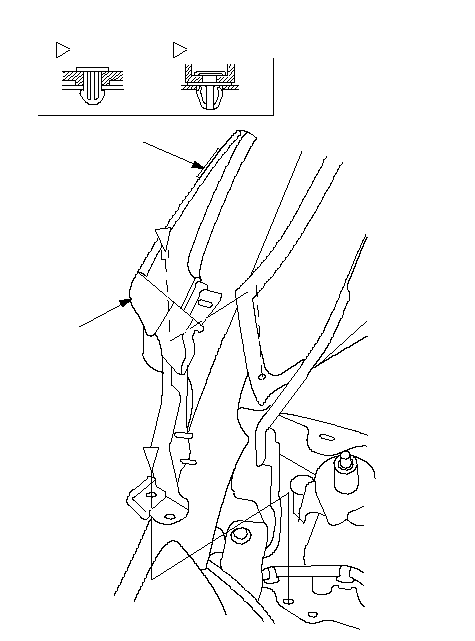

Снимите кожухи петель капота (А) с обеих сторон.
|
-1.
|
Отцепите зажимы (В) с панели под щитком.
|
|
-2.
|
Отцепите крюк (С) с переднего крыла, затем отцепите зажимы (D).
|
|
Расположения фиксаторов
: Фиксатор, 2
B
: Фиксатор, 2
D
A
C
D
B
}
|
-

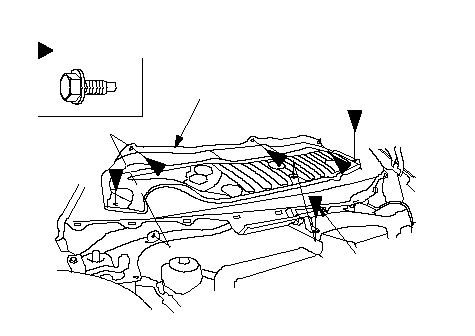

При необходимости снимите панель под щитком (А).
-
Установите крышки, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Проверьте фиксаторы на предмет повреждений или побеления от нагрузки и при необходимости замените их на новые.
-
Сильно надавите на фиксаторы и крепления для надежного соединения.
-
Убедитесь, что трубка омывателя надежно закреплена.
|
Расположения фиксаторов
: Болт, 6
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
}
|
