    • Поиск неисправностей VSA по кодам DTC: 86-31

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 86-31:
     Неисправна цепь связи F-CAN с модулем управления панелью приборов
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните зажигание в положение LOCK (0), а затем снова в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC 86-31 высвечивается?
    ДА -
    Если код DTC 86-01 выводится на дисплей в то же время, приступите к поиску неисправностей по коду DTC 86-01. Если код 86-01 не высвечивается, перейдите к Этап 5 .
    НЕТ -
    Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC. Если код DTC не показывается, неисправность пропадающая, система в данный момент работает. Проверьте надежность крепления клемм в цепи между разъемом 32Р модуля управления приборами и разъемом 36Р модулятора-блока управления VSA. Обращайтесь к разделу поиска пропадающих неисправностей. ■
    1. Включите зажигание, повернув ключ в положение ON (II).
    Включились ли индикаторы панели приборов?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 32P разъем модуля управления приборами.

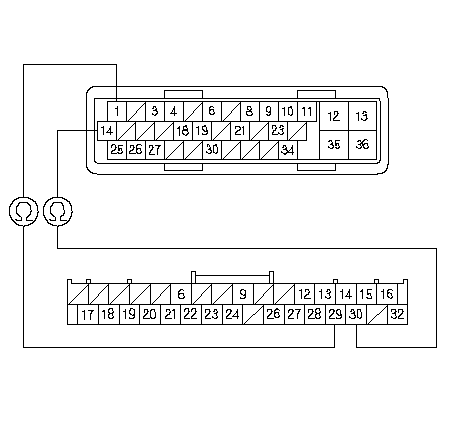

    1. Проверьте неразрывность соединения между клеммами 36P разъема модулятора VSA - блока управления и клеммами 32P разъема блока управления приборами (см. таблицу).
      Обозначение
      Клемма 36P разъема блока управления-модулятора VSA
      Клемма 32P разъема блока управления приборами
      CAN-L
      № 1
      № 29
      CAN-H
      № 14
      № 30

    Непрерывно ли соединение?
    ДА -
    Проверьте состояние контактов 32Р блока управления приборами. При необходимости замените блок управления приборами на заведомо исправный, затем перейдите к Этап 1 и повторите проверку. При отсутствии неисправностей, замените изначально установленный модуль управления приборами. Если код 86-31 выводится повторно, перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв в проводе между модулем управления приборами и блоком управления-модулятора VSA.■
    1. Заново подсоедините все разъемы.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC 86-31 высвечивается?
    ДА -
    Проверьте состояние контактов 36P разъема блока управления-модулятора VSA. Если было произведено обновление программного обеспечения блока управления-модулятора VSA, временно замените его на заведомо исправный блок управления-модулятора VSA, после чего проведите повторную проверку. Если блок управления-модулятора VSA был временно заменен в целях проверки, перейдите к Этап 1 .
    НЕТ -
    Если было проведено обновление программного обеспечения блока управления-модулятора VSA, процедура поиска неисправностей завершена. Если блок управления-модулятора VSA был временно заменен, необходимо заменить исходный блок управления-модулятора VSA. Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
