    • Обновление блока управления-модулятора VSA

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Требуются специальные инструменты
    • Система диагностики Honda (HDS)
    • Интерфейсный модуль Honda (HIM)
    • Карманный пробник HDS
    ПРИМЕЧАНИЕ:
    • Применяйте эту процедуру, когда необходимо обновить блок управления-модулятор VSA во время процедуры поиска неисправностей.
    • Убедитесь, что на HDS/HIM установлено самое последнее программное обеспечение.
    • Прежде чем вы обновите данные блок управления-модулятора VSA, убедитесь, что аккумулятор машины полностью заряжен и подсоедините перемычку аккумулятора (но не зарядное устройство) для поддержания напряжения в системе.
    • Никогда не поворачивайте ключ зажигания в положение LOCK (0) при обновлении. Если появилась проблема с обновлением, оставьте зажигание включенным в положении ON (II).
    • Во избежание повреждений блока управления-модулятора VSA не включайте в ходе процедуры обновления программного обеспечения никакого электрооборудования (фары, аудиосистему, тормозную систему, кондиционер, электрические стеклоподъемники, электрические дверные замки и т. д.)
    • В целях обеспечения наличия последней версии программного обеспечения проводите обновление программ блока управления-модулятора VSAпри каждой его временной или постоянной замене.
    • Вы не можете обновить данные блока управления-модулятора VSA с помощью программы, которая уже в нем установлена. Компьютер воспринимает только новые программы.
    • Если вы хотите провести диагностику модуля интерфейса Honda (HIM), поскольку загорелся красный сигнализатор модуля HIM (#3) или он мигал в ходе процедуры обновления данных, оставьте ключ зажигания в положении ON (II) при отключении модуля HIM от разъема информационной связи (DLC). Это предотвратит повреждение блока управления-модулятора VSA.
    • Коды неисправности DTC, хранящиеся в памяти, обнуляются при обновлении блока управления-модулятора VSA.
    1. Включите зажигание (положение ON (II)), но не запускайте двигатель.

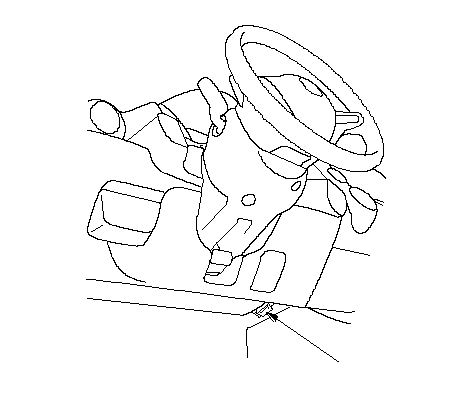

    1. Присоединить HDS к разъему информационной связи DLC (А), расположенному со стороны водителя под панелью управления.
    1. Убедитесь, что система HDS соединена с автомобилем и с блоком управления-модулятора VSA. Если нет, то осуществите поиск неисправностей в цепи DLC.
    1. Выберите режим обновления блока управления-модулятора VSA и следуйте указаниям на экране.
    1. Если блок управления-модулятора VSA имеет последнюю версию программного обеспечения, отсоедините блок HDS/HIM от разъема DLC. Если версия программного обеспечения блока управления-модулятора VSA не является последней, следуйте инструкциям на экране.
