    • Поиск неисправностей VSA по кодам DTC: 86-01

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 86-01:
     Неисправность цепи F-CAN (шина не работает)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Выводится ли код DTC 86-01?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм между разъемом А (49P) блока ECM/PCM и 36Р разъемом блока управления-модулятора VSA. Обращайтесь к разделу поиска пропадающих неисправностей. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Короткое замыкание между линией SCS и диагностической системой HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

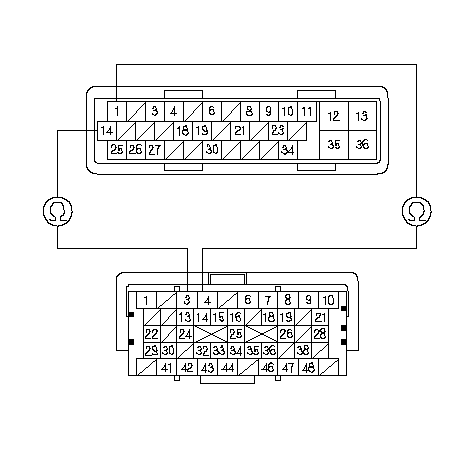

    1. Проверьте неразрывность цепи между клеммой 36Р разъема блока управления-модулятора VSA и клеммой разъема А (49Р) блока ECM/PCM (см. таблицу).
      Обозначение
      Клемма 36P разъема блока управления-модулятора VSA
      Клемма разъема A (49P) ECM/PCM
      CAN-L
      № 1
      № 4
      CAN-H
      № 14
      № 3

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните обрыв провода между ECM/PCM и блоком управления-модулятора VSA.■
    1. Заново подсоедините все разъемы.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Выводится ли код DTC 86-01?
    ДА -
    Проверьте состояние контактов 36P разъема блока управления-модулятора VSA. Если было произведено обновление программного обеспечения блока управления-модулятора VSA, временно замените его на заведомо исправный блок управления-модулятора VSA, после чего проведите повторную проверку. Если блок управления-модулятора VSA был временно заменен в целях проверки, перейдите к Этап 1 .
    НЕТ -
    Если было проведено обновление программного обеспечения блока управления-модулятора VSA, процедура поиска неисправностей завершена. Если блок управления-модулятора VSA был временно заменен, необходимо заменить исходный блок управления-модулятора VSA. Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
