Замена переднего стабилизатора поперечной устойчивости
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ: На рисунке показана только модель ЛРК - за исключением процедур, которые отличаются для моделей ПРК.
Снятие
-
-
Снимите передние колеса.
-
-
-
-
-
-

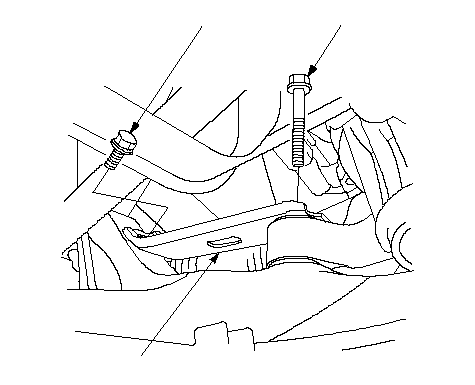

Выкрутите крепежный болт рулевого редуктора (А) и крепежный болт усилителя (В), затем снимите стойку редуктора (С) со стороны водителя.
|
B
10 x 1.25 mm
Заменить.
A
10 x 1.25 mm
Заменить.
C
}
|
-

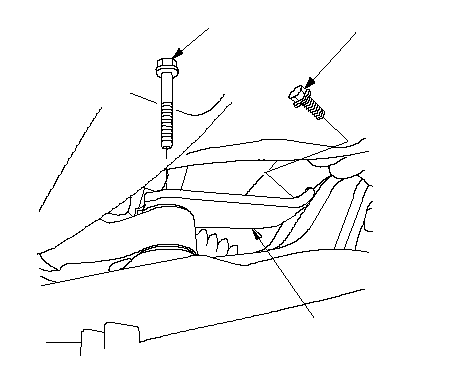

Выкрутите крепежный болт рулевого редуктора (А) и крепежный болт усилителя (В), затем снимите стойку редуктора (С) со стороны пассажира.
|
B
10 x 1.25 mm
Заменить.
A
10 x 1.25 mm
Заменить.
C
}
|
-

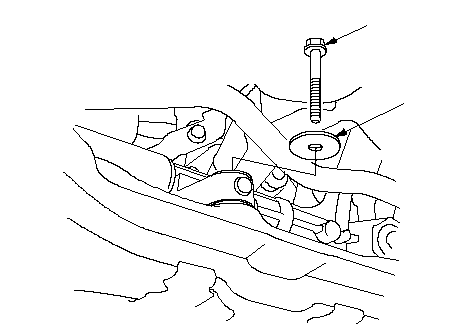

Выкрутите крепежный болт рулевого редуктора (А) и снимите шайбу (В) с задней стороны рулевого редуктора.
|
A
10 x 1.25 mm
Заменить.
B
}
|
-

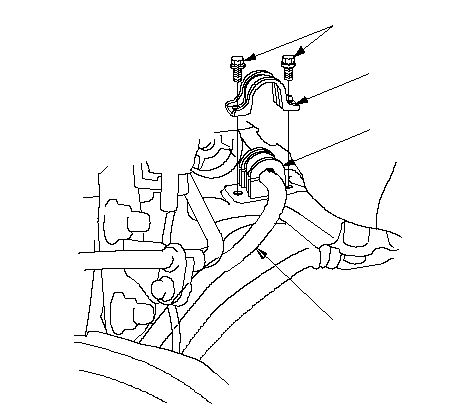

Выкрутите фланцевые болты (А) и снимите держатели втулок (В), затем снимите втулку (С).
-
Переместите рулевой редуктор вверх, затем снимите стабилизатор (D) со стороны водителя.
ПРИМЕЧАНИЕ: Будьте осторожны, не повредите рулевой редуктор.
|
B
C
D
A
8 x 1.25 mm
}
|
|
Установка
-

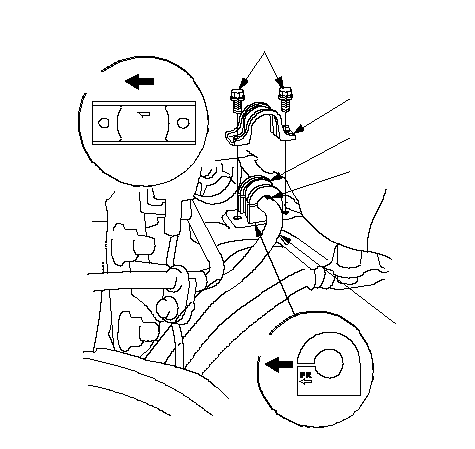

Переместите рулевой редуктор вверх, затем установите стабилизатор (А) со стороны водителя.
ПРИМЕЧАНИЕ:
-
Будьте осторожны, не повредите рулевой редуктор.
-
Не перепутайте правую и левую стороны стабилизатора поперечной устойчивости.
-
Запомните направление установки для втулок (В) и их держателей (С).
-
Совместите метки (D) стабилизатора поперечной устойчивости с концами втулок.
|
ПЕРЕДНИЙ
ПЕРЕДНИЙ
A
B
C
D
8 x 1.25 mm
22 N·m (2.2 kgf·m)
}
|
-
Слегка затяните новый крепежный болт рулевого редуктора (А) и шайбу (В) с задней стороны рулевого редуктора.
|
A
10 x 1.25 mm
Заменить.
B
}
|
-
Слегка затяните новый крепежный болт рулевого редуктора (А) и новый крепежный болт усилителя (В) на стойке редуктора (С) со стороны пассажира.
|
B
10 x 1.25 mm
Заменить.
A
10 x 1.25 mm
Заменить.
C
}
|
-
Слегка затяните новый крепежный болт рулевого редуктора (А) и новый крепежный болт усилителя (В) на стойке редуктора (С) со стороны водителя.
|
B
10 x 1.25 mm
Заменить.
A
10 x 1.25 mm
Заменить.
C
}
|
-

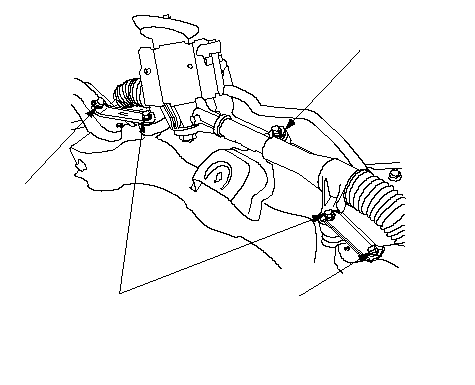

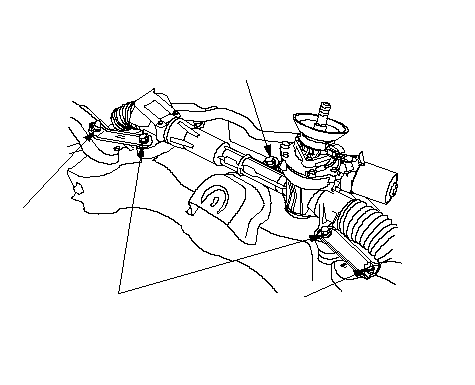

Затяните крепежные болты рулевого редуктора (А) и крепежные болты усилителя (В) до указанного момента в указанном порядке.
-
-
-
-
-
-
Очистите контактные поверхности тормозного диска и диска колеса и установите передние колеса.
-
|
Модель ПРК
A
10 x 1.25 mm
60 N·m
(6.1 kgf·m)
Заменить.
A
10 x 1.25 mm
60 N·m
(6.1 kgf·m)
Заменить.
B
10 x 1.25 mm
59 N·m
(6.0 kgf·m)
Заменить.
(1)
(2)
(4)
(3)
(4)
B
10 x 1.25 mm
59 N·m
(6.0 kgf·m)
Заменить.
}
Модель ЛРК
A
10 x 1.25 mm
60 N·m (6.1 kgf·m)
Заменить.
A
10 x 1.25 mm
60 N·m
(6.1 kgf·m)
Заменить.
B
10 x 1.25 mm
59 N·m
(6.0 kgf·m)
Заменить.
(1)
(2)
(4)
(3)
(4)
B
10 x 1.25 mm
59 N·m
(6.0 kgf·m)
Заменить.
}
|
