Замена переднего поворотного рычага/ступицы/подшипника колеса
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-

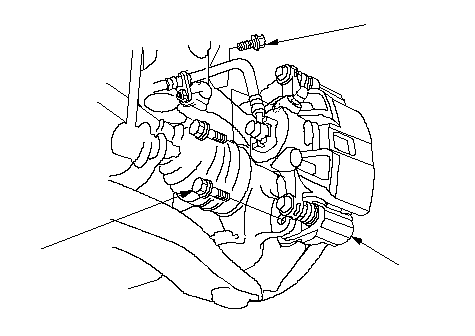

Снимите болт крепления скобы тормозного шланга (А) со скобы амортизатора.
-
Вывинтите болты (В) крепления суппорта и снимите суппорт (С) с опоры подшипника заднего колеса. Чтобы не повредить суппорт и тормозной шланг, закрепите суппорт на кузове автомобиля с помощью куска проволоки. Не перегибайте тормозной шланг.
|
C
A
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
B
12 x 1.25 mm
108 N·m
(11.0 kgf·m)
}
|
-
Приподнимите стопорный штифт (А), затем снимите гайку ступицы (В).
-
-
Проверьте, чтобы на передней ступице не было трещин и повреждений.
|
A
B
22 x 1.5 mm
181 N·m
(18.5 kgf·m)
Заменить.
}
|
-

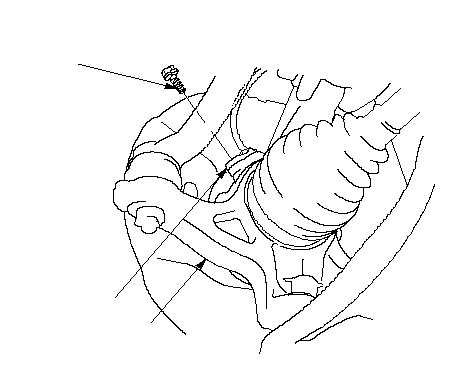

Снимите датчик скорости вращения колеса (А) с поворотного кулака (В). Не отсоединяйте разъем датчика частоты вращения колеса.
|
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
}
|
-
Снимите шплинт (А) с шарового шарнира на конце рулевой тяги, затем снимите гайку (В).
ПРИМЕЧАНИЕ: При сборке шарнира после затяжки гайки установите новый шплинт и загните его концы, как показано на рисунке.
-
|
07MAC-SL00201
B
10 x 1.25 mm
43 N·m
(4.4 kgf·m)
A
Заменить.
}
|
-

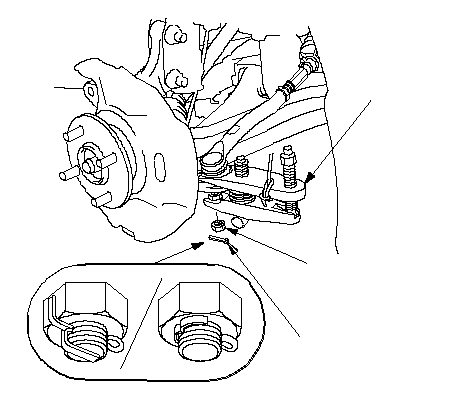

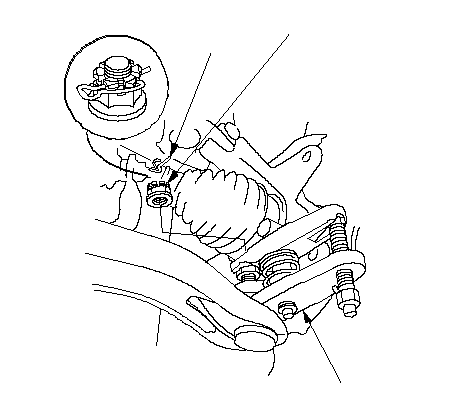

Снимите штифт (А) с шарового шарнира нижнего рычага, затем открутите корончатую гайку (В).
ПРИМЕЧАНИЕ: При установке после затяжки корончатой гайки установите новый стопорный шплинт, как показано на рисунке.
-
ПРИМЕЧАНИЕ:
-
Будьте аккуратны при установке съемника. Не повредите защитный чехол шаровой опоры.
-
Запрещается ударять по нижнему рычагу или использовать другой инструмент, вставляя его между нижним рычагом и кулаком. Вы можете повредить шаровой шарнир.
|
07MAC-SL00201
A
B
14 x 2.0 mm
64−74 N·m
Заменить.
}
|
-

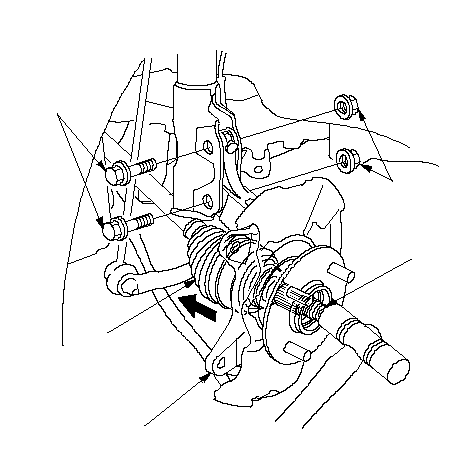

Снимите стяжные болты амортизатора (А) и самостопорящиеся гайки (В) с амортизатора.
ПРИМЕЧАНИЕ: При повторной сборке используйте новый стяжной болт и новую самостопорящуюся гайку.
-
Снимите наружный шарнир приводного вала (С) с поворотного кулака (D), ударяя по концу приводного вала (Е) мягким молотком и одновременно вытягивая ступицу наружу, затем снимите поворотный кулак/ступицу.
ПРИМЕЧАНИЕ:
-
Выполняйте операции по установке поворотного кулака со ступицей порядке, обратном снятию, обращая внимание на следующее:
-
Сначала соберите все детали и слегка затяните болты и гайки, затем приподнимите подвеску так, чтобы на нее приходился вес автомобиля, и затяните их окончательно до рекомендованного момента. Не подставляйте домкрат под шаровой шарнир нижнего рычага.
-
При подсоединении поворотного кулака не допускайте повреждения защитного чехла шарового шарнира.
-
Перед присоединением шарового шарнира удалите смазку с резьбы и посадочной поверхности пальца шарового шарнира, с соединяющего отверстия шарового шарнира, с резьбы и контактной поверхности корончатой гайки.
-
Вначале затяните корончатую гайку до нижнего предела момента затяжки, затем доверните ее только до совпадения прорези с отверстием в шаровом пальце. Не добивайтесь совпадения прорези с отверстием ослаблением гайки.
-
При повторной сборке используйте новую гайку оси колеса.
-
Перед установкой смажьте привалочную плоскость гайки ступицы небольшим количеством моторного масла. После затяжки обожмите деформируемые края гайки на конце приводного вала.
-
Перед установкой тормозного диска прочистите посадочные поверхности ступицы и внутреннюю поверхность диска.
-
Перед установкой колеса очистите сопрягаемую поверхность тормозного диска и внутреннюю поверхность отверстия колесного диска.
-
|
D
C
E
B
Заменить.
A
14 x 1.5 mm
90 N·m
(9.2 kgf·m)
Заменить.
}
|
|
Замена подшипника ступицы
-

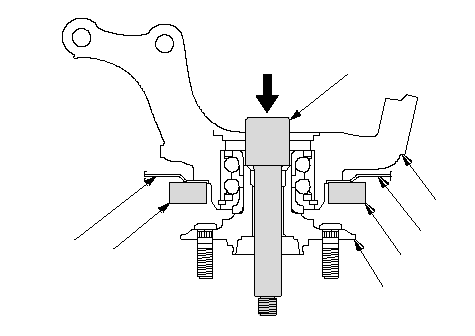

Отделите ступицу (А) от поворотного кулачка (В) с помощью инструмента для снятия ступицы и гидравлического пресса. Установите поворотный кулак на приспособление (С) гидравлического пресса или на подобное устройство. Избегайте повреждений или деформации брызговика (D). Удерживайте ступицу, чтобы она не упала после выпрессовки.
|
07965-SA70100
B
A
C
C
D
D
Нажать
}
|
-

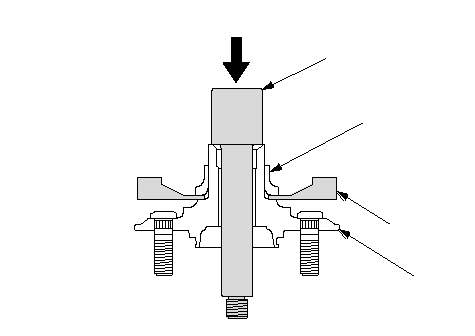

Выдавите внутреннее кольцо (А) подшипника колеса из ступицы (В) при помощи инструмента для снятия ступицы, имеющегося в продаже сепаратора (С) для разборки подшипников и пресса.
|
07965-SA70100
C
B
A
Нажать
}
|
-

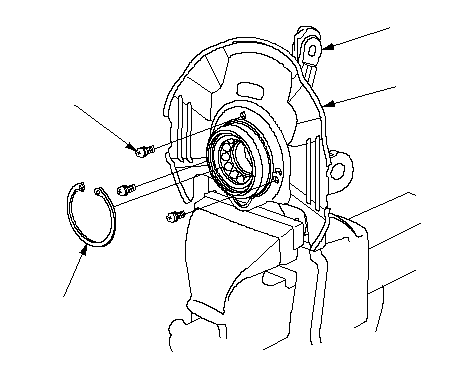

Снимите брызговик (А) и стопорное кольцо (А) с поворотного кулака (С).
|
C
B
5 x 0.8mm
A
}
|
-

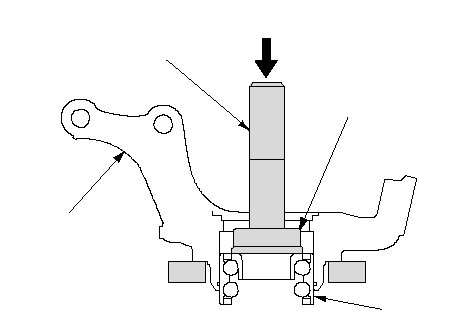

Выдавите подшипник колеса (А) из поворотного кулачка (В) при помощи оправки для установки подшипников, рукоятки съемника и гидравлического пресса.
-
Перед сборкой тщательно промойте поворотный кулак и ступицу в растворителе с высокой точкой воспламенения.
|
07749-0010000
07746-0010400
B
A
Нажать
}
|
-

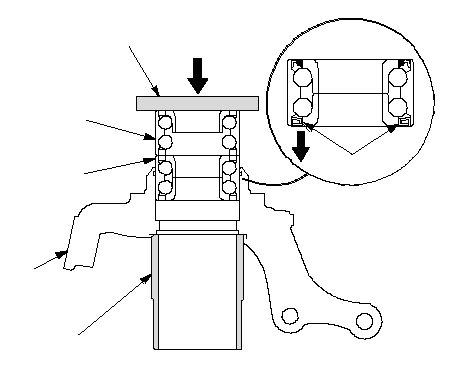

Установите новый подшипник колеса (А) в поворотный кулак (В), используя старый подшипник (С), стальную пластину (D), крепежное основание и пресс.
ПРИМЕЧАНИЕ:
-
Устанавливайте подшипник колеса так, чтобы магнитное кодировочное кольцо датчика частоты вращения колеса (Е) (коричневого цвета) было обращено внутрь поворотного кулака.
-
Удалите масло, смазку, грязь, металлические частицы и другие посторонние вещества с поверхности кодировочного кольца.
-
Не допускайте контакта магнитного инструмента с поверхностью кодировочного кольца.
-
При установке подшипника постарайтесь не повредить поверхность кодировочного кольца.
|
C
A
D
B
E
07965-SD90100
Нажать
}
|
-

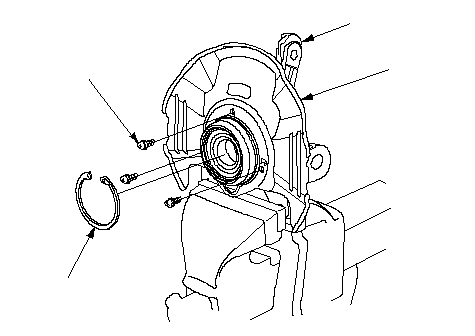

Установите пружинное стопорное кольцо (А) на поворотный кулак (В).
-
Установите брызговик (С) и затяните винты (D) до рекомендованного момента.
|
C
A
B
D
5 x 0.8 mm
6 N·m
(0.6 kgf·m)
}
|
-

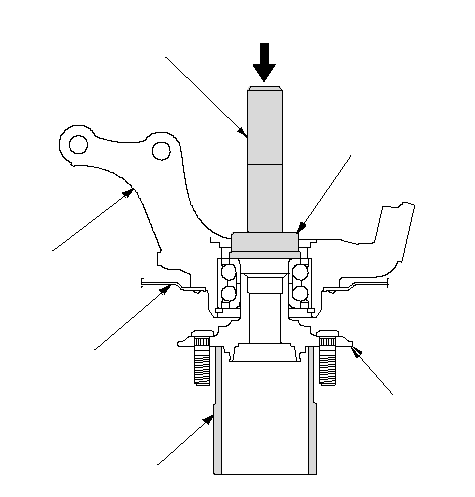

Установите ступицу (А) на поворотный кулачок (В) при помощи оправы для установки подшипника, опорной базы и гидравлического пресса. Не повредите брызговик (С).
|
07965-SD90100
A
07749-0010000
07746-0010400
Нажать
C
B
}
|
