Снятие коленчатого вала и поршней
Применимость для следующих годов выпуска и кузовов: 2009, CU1
-
-
Снимите коробку передач:
-
-
-

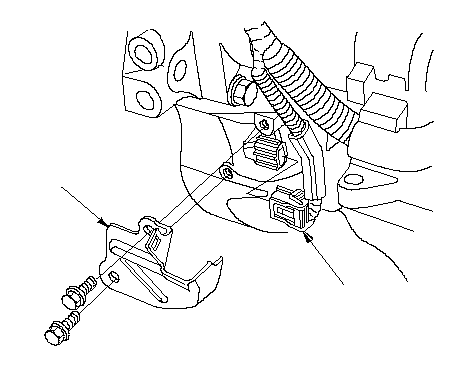

Снимите крышку датчика положения коленчатого вала (CKP) (А), затем отсоедините разъем датчика положения коленчатого вала (CKP) (В).
|
A
B
}
|
-

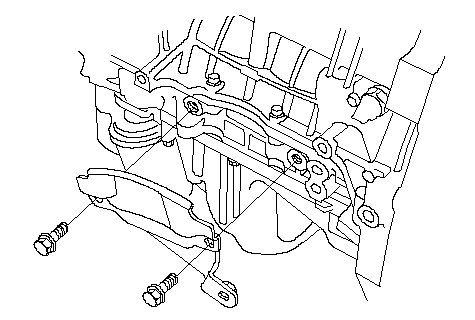

Снимите теплозащитный экран.
-
-
-
-
|
}
|
-

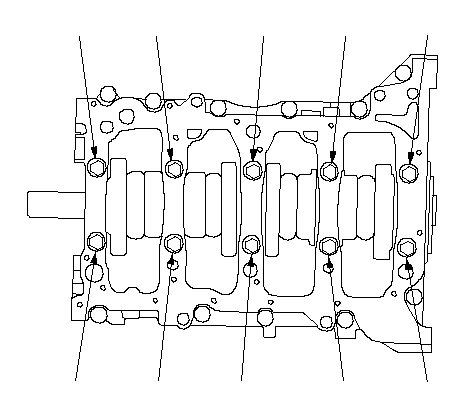

Снимите 8-мм болты.
|
(1)
(2)
(3)
(4)
(8)
(9)
(10)
(5)
(6)
(7)
(11)
}
|
-

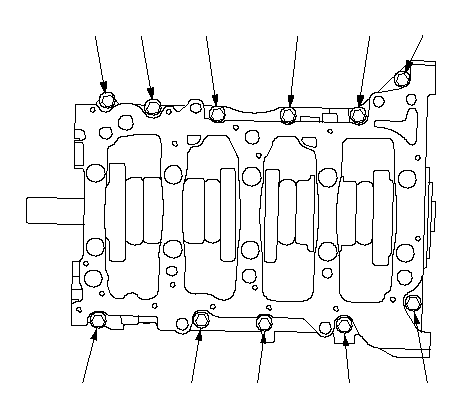

Снимите болты колпаков подшипников. Чтобы избежать коробления головки цилиндров, отпускайте один за другим болты на 1/3 оборота и повторяйте эту последовательность действий, пока все болты не будут отпущены.
|
(1)
(2)
(3)
(4)
(8)
(9)
(10)
(5)
(6)
(7)
}
|
-

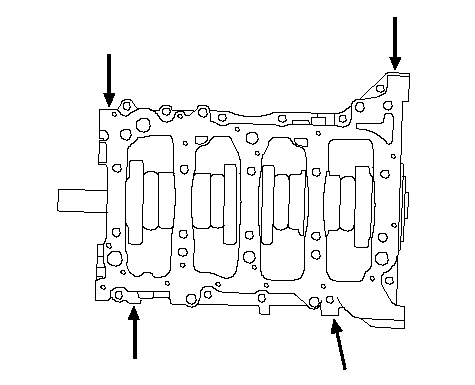

С помощью отвертки с плоским жалом отсоедините нижний блок от блока двигателя в указанных местах.
-
Снимите картер коренных опор и коренные вкладыши. Уложите и храните все вкладыши в определенном порядке, чтобы не перепутать их при обратной установке.
-
Снимите колпаки шатунов/вкладыши. Храните все колпаки/подшипники в порядке.
|
}
|
-

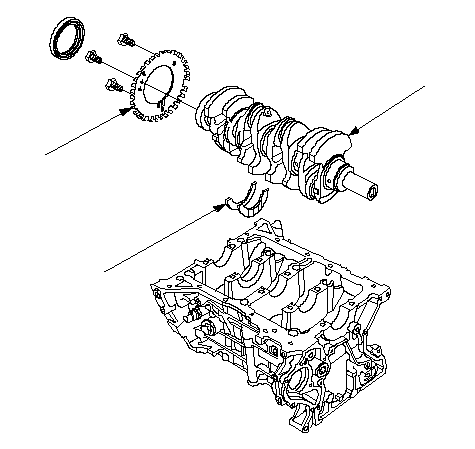

Приподнимите коленвал (A) от мотора, действуя осторожно, чтобы не повредить коренные и шатунные шейки и импульсную пластину CKP (B).
-
Снимите импульсную пластину датчика CMP.
-
Снимите упорные полукольца (С).
-
Снимите верхние вкладыши с шатунов и положите их в определенном порядке вместе с их соответствующими колпаками.
|
B
C
A
}
|
-

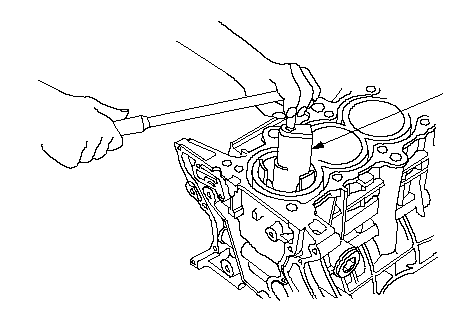

Если вы заметили наличие выступов металла или твердые сажевые отложения в верхней части каждого цилиндра, снимите их с помощью развертки для снятия верхнего выступа (А). Следуйте инструкциям производителя развертки. Если не удалить выступ металла, он может повредить поршни при их снятии.
|
A
}
|
-

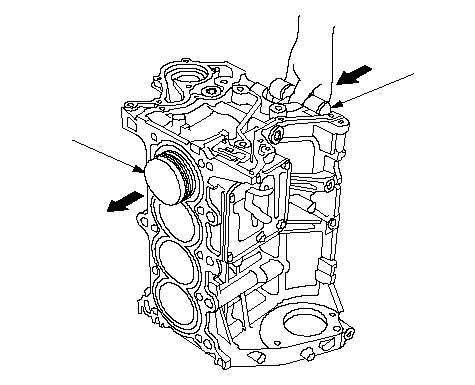

Используйте деревянную рукоятку или молоток (А), чтобы выбить поршень/шатун в сборе (В). Будьте осторожны, чтобы не повредить форсунки для масляного охлаждения поршня или цилиндра шатуном.
-
Установите картер крышек коренных опор и коренные вкладыши на двигатель в те же положения, в которых они стояли изначально.
-
Установите на место шатунные вкладыши и колпаки шатунов в том же порядке, что и при снятии каждого узла в сборе: поршень/шатун.
-
Чтобы не перепутать места расположения деталей при сборке, пометьте каждый узел в сборе: поршень/шатун номером соответствующего цилиндра.
ПРИМЕЧАНИЕ: Номер, имеющийся на каждом шатуне, не указывает его положения в двигателе, а указывает размер отверстия шатунного подшипника.
|
A
B
}
|
