Сборка/разборка электромагнитного датчика блокировки включения заднего хода МКП
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
-
-
-
Отсоедините 2P разъем электромагнита блокировки передачи заднего хода (А).
-
Снимите электромагнит блокировки включения передачи заднего хода (В).
|
A
B
}
|
-
Снимите ролик (А), стопорную возвратную пружину (С) и стопорный кулачок В.
-
Установите компоненты электромагнита блокировки передачи заднего хода, выполняя операции в обратном снятию порядке.
-
Удалите грязь или смазку с уплотненной поверхности электромагнита блокировки включения передачи заднего хода.
|
A
B
C
}
|
-

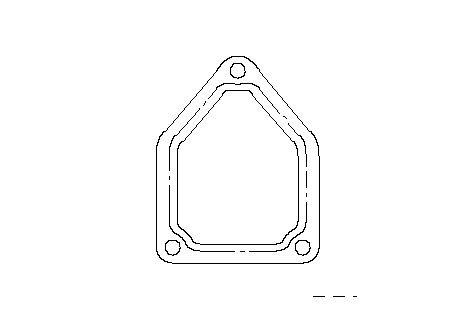

Нанесите жидкий герметик (P/N 08C70-X0331S) равномерно на сопряженную с механизмом переключения передач поверхность электромагнита блокировки передачи заднего хода.
ПРИМЕЧАНИЕ: Если после нанесения жидкого герметика прошло слишком много времени, не устанавливайте компоненты. Вместо этого уберите старый слой жидкого герметика и нанесите новый слой.
|
Прокладка
}
|
-

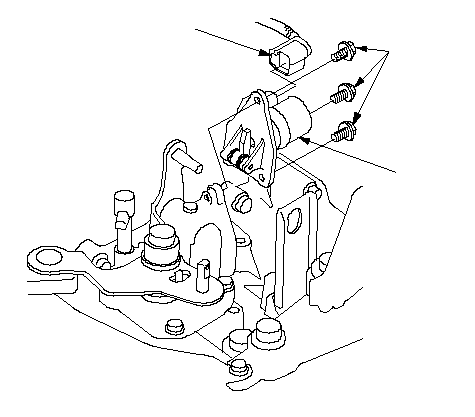

Установите электромагнитный клапан блокировки включения передачи заднего хода (А).
-
Подсоедините 2P разъем электромагнита блокировки включения передачи заднего хода (В).
-
-
-
|
B
A
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
