Снятие и установка впускного коллектора
Применимость для следующих годов выпуска и кузовов: 2009, CU1
-
|
A
B
}
|
-

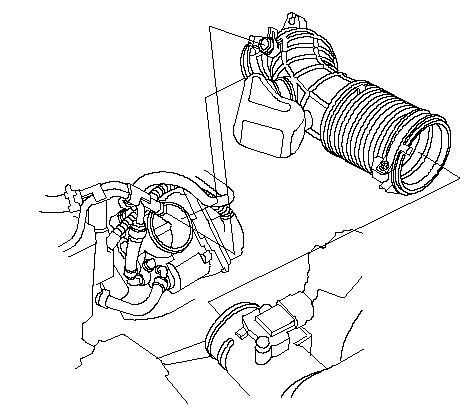

Отсоедините шланг (А) бачка абсорбера паров топлива (EVAP), вакуумный шланг тормозного усилителя (B), шланг (С) системы положительной вентиляции картера (PCV).
|
A
B
C
}
|
-

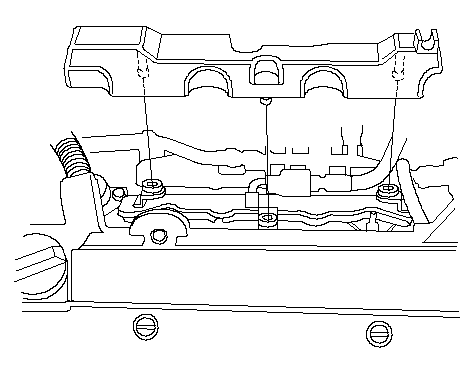

Снимите крышку инжектора.
-

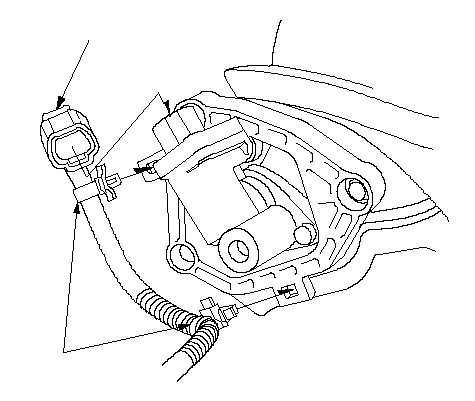

Снимите разъемы жгута проводов двигателя и фиксаторы жгута проводов с впускного коллектора.
-
Разъем исполнительного элемента привода дроссельной заслонки
-
Датчик абсолютного давления воздуха во впускном коллекторе (МАР)
-
Разъем клапана продувки бачка абсорбера паров топлива (EVAP)
|
}
|
-

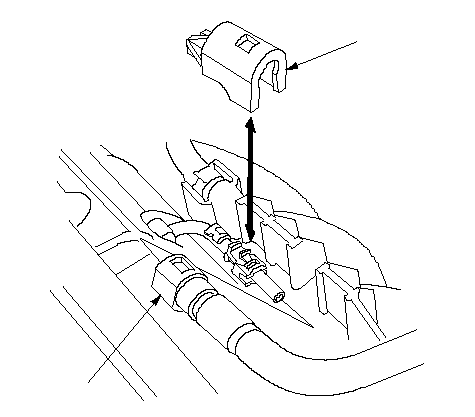

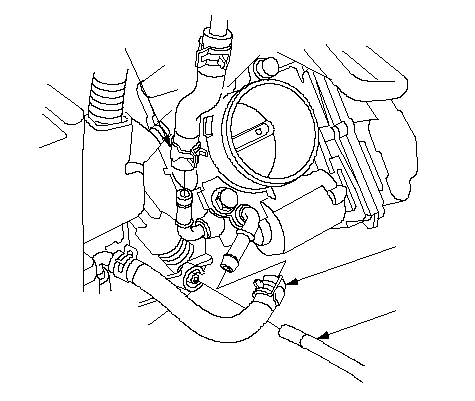

Снимите шланги (А) перепуска охлаждающей жидкости, затем воткните шланг выхода воды.
-

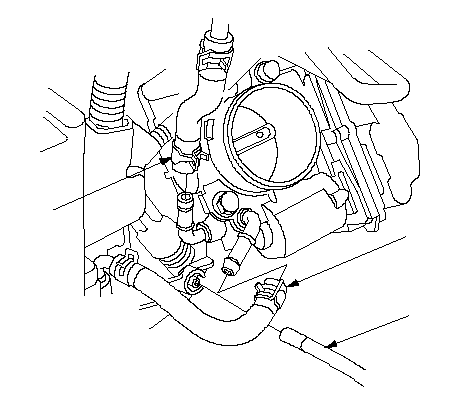

Отсоедините вакуумный шланг (В).
-
Поднимите автомобиль на полную высоту подъемника.
|
A
B
A
}
|
-

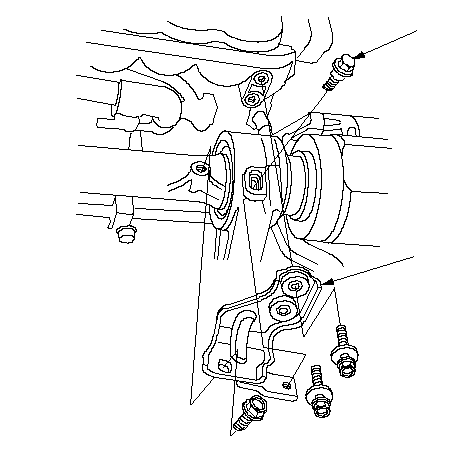

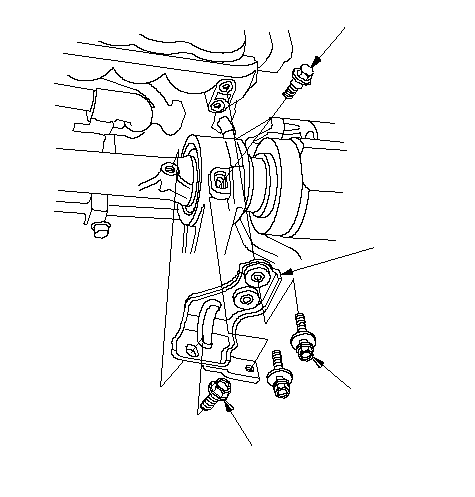

Отсоедините крепежный болт фиксатора жгута проводов (A), затем снимите крепежный кронштейн впускного коллектора (B).
-
Опустите автомобиль на подъемнике.
|
A
B
}
|
-

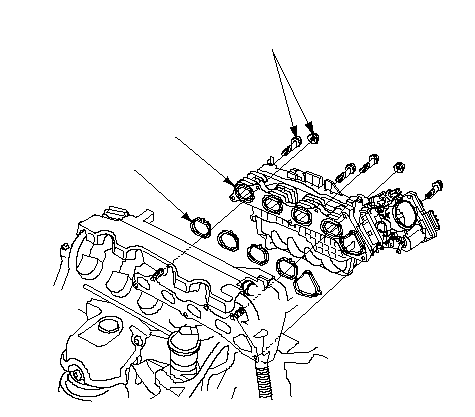

Выньте болты и гайки крепления впускного коллектора, затем снимите коллектор с головки цилиндров.
|
}
|
-
Отсоедините разъем исполнительного элемента клапана системы настройки впускного коллектора (IMT) (А), затем снимите хомуты жгутов проводов (В), затем снимите впускной коллектор с автомобиля.
|
A
B
}
|
|
Установка
-
Присоедините разъем исполнительного элемента клапана системы IMT (A), затем установите зажимы жгута (B) на впускной коллектор.
|
A
B
}
|
-

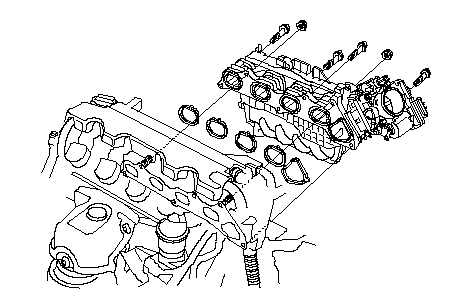

Установите впускной коллектор (А) с новой прокладкой (В) и затяните болты/гайки в направлении "крест-накрест" в два или три этапа, начиная с внутреннего болта.
-
Поднимите автомобиль на полную высоту подъемника.
|
8 x 1.25 mm
24 N·m (2.4 kgf·m)
A
B
}
|
-
Установите крепежный кронштейн впускного коллектора (А), затем установите крепежный болт фиксатора жгута проводов (В).
-
Опустите автомобиль на подъемнике.
|
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
8 x 1.25 mm
24 N·m (2.4 kgf·m)
A
}
|
-
Установите шланг перепуска воды (A) и шланг отопителя (В).
-
Подсоедините разъемы жгута проводов двигателя и фиксаторы жгута проводов на впускной коллектор.
-
Разъем исполнительного элемента привода дроссельной заслонки
-
Датчик абсолютного давления воздуха во впускном коллекторе (МАР)
-
Разъем клапана продувки бачка абсорбера паров топлива (EVAP)
|
A
B
A
}
|
-
Установите крышку инжектора.
|
}
|
-

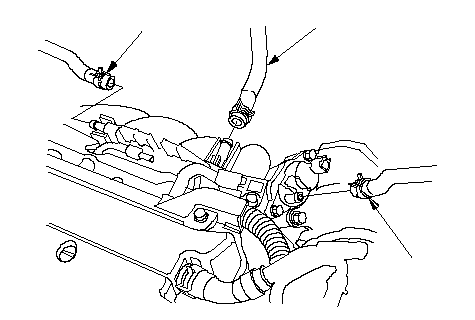

Установите шланг (А) бачка абсорбера EVAP, вакуумный шланг тормозного усилителя (B) и шланг PVC (С).
|
A
B
C
}
|
-
|
B
A
}
|
-
Установите впускную трубу.
-
-
Вытрите вылившуюся охлаждающую жидкость
-
После установки проверьте, чтобы все трубки, шланги и разъемы были установлены правильно.
-
|
}
|
