Замена рамы переднего сиденья
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Сиденье водителя
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
-
Снимите следующие детали:
-

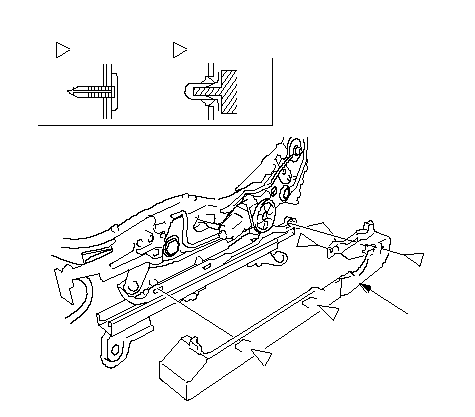

Кроме сиденья с ручной регулировкой: Отцепите зажимы (А, В), затем снимите наружный чехол верхнего рельса (С).
|
Сиденье с электроприводом регулировок по 8 направлениям
Расположения фиксаторов
: Фиксатор, 2
A
: Фиксатор, 2
B
C
B
A
B
A
}
Сиденье с ручной регулировкой высоты
Расположение фиксаторов
: Фиксатор, 1
A
C
A
}
|
-

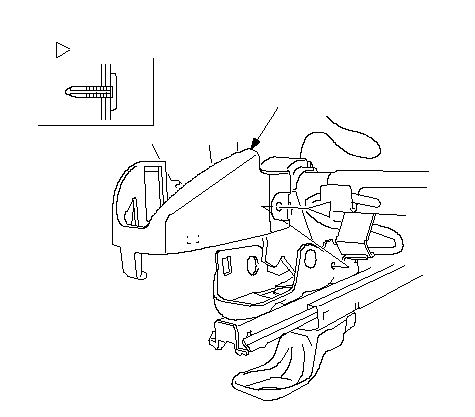

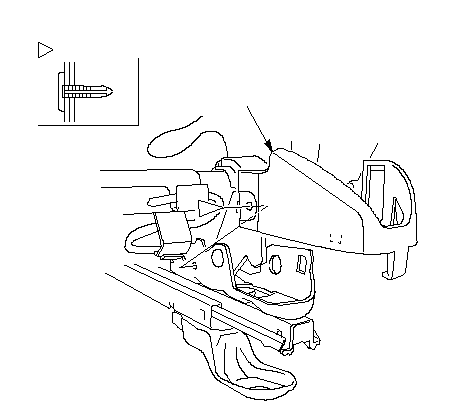

Кроме сиденья с ручной регулировкой: Отсоедините зажим, затем снимите внутренний чехол верхнего рельса (А).
|
Сиденье с электроприводом регулировок по 8 направлениям
Расположение фиксаторов
: Фиксатор, 1
A
}
Сиденье с ручной регулировкой высоты
A
Расположение фиксаторов
: Фиксатор, 1
}
|
-

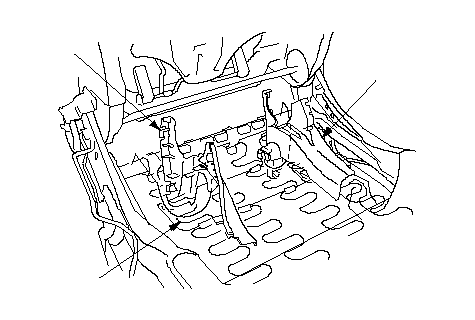

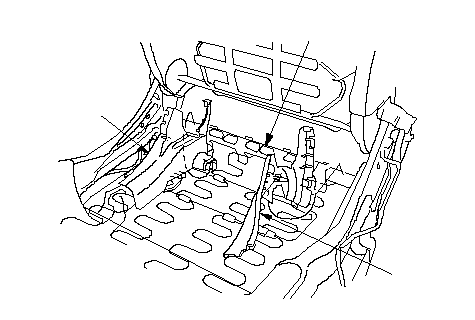

Снимите внутреннюю крышку механизма наклона (А) и центральную внутреннюю крышку (В) с рамы сиденья (С).
-
Установите новую раму сиденья в порядке, обратном снятию, при этом обратите внимание на следующее:
|
Сиденье с электроприводом регулировок по 8 направлениям
A
B
C
}
Сиденье с ручной регулировкой высоты/ сиденье с ручной регулировкой
A
B
C
}
|
|
Сиденье пассажира
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
-
Снимите следующие детали:
-

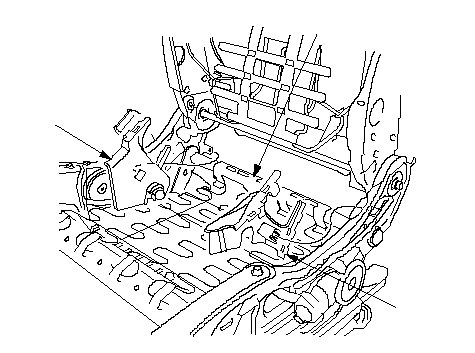

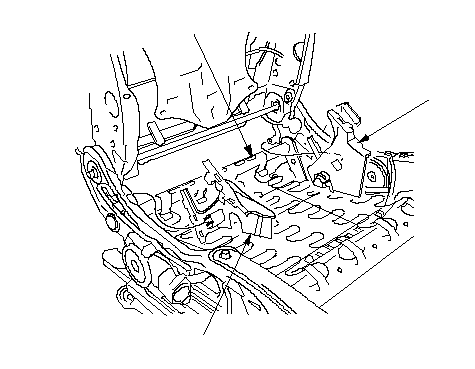

Снимите внутреннюю крышку механизма наклона (А) и центральную внутреннюю крышку (В) с рамы сиденья (С).
-
Устанавливайте новую раму сиденья, выполняя операции в порядке, обратном снятию.
|
Сиденье с электроприводом регулировок по 8 направлениям
A
B
C
}
Сиденье с ручной регулировкой
A
B
C
}
|
