Замена чехла спинки переднего сиденья
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте внимательны, чтобы не повредить швы и обивку сиденья.
-
С OPDS: Не трогайте сенсор OPDS встроеного в подушку сиденья на пассажирском сиденьи, и храните его подальше от масла. Масло может образовать ржавчину на сенсоре, тем самым поломать его.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
-

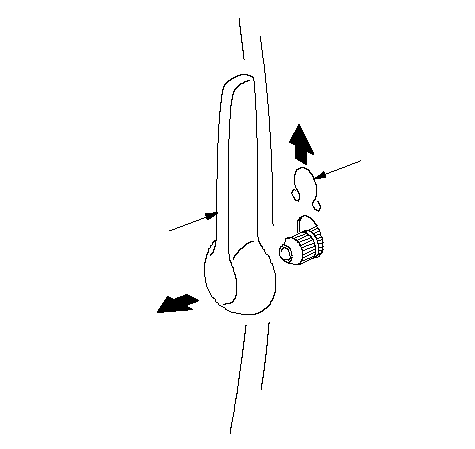

Сиденье водителя: Снимите зажим (А), затем снимите рукоятку поясничной опоры (В).
|
A
B
}
|
-

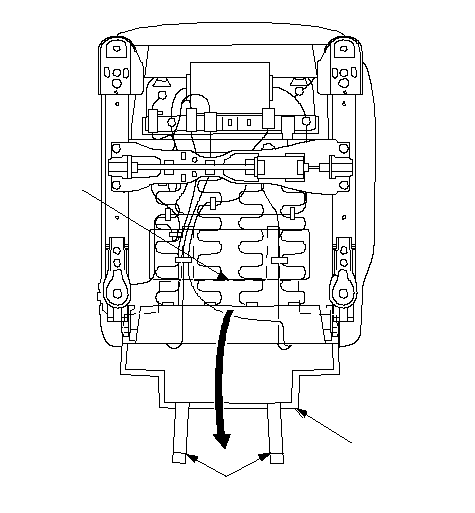

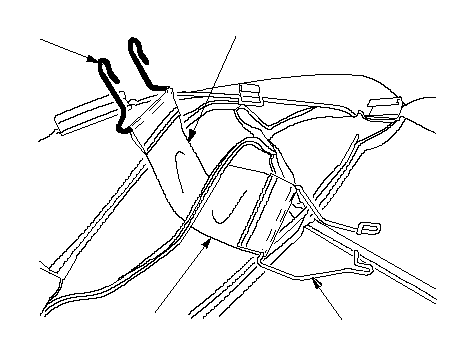

Из-под подушки сиденья отцепите крючки (А) эластичного ремня от пружин рамы подушки сиденья (В), затем вытяните нижнюю часть (С) задней обивки назад.
|
A
B
C
}
|
-

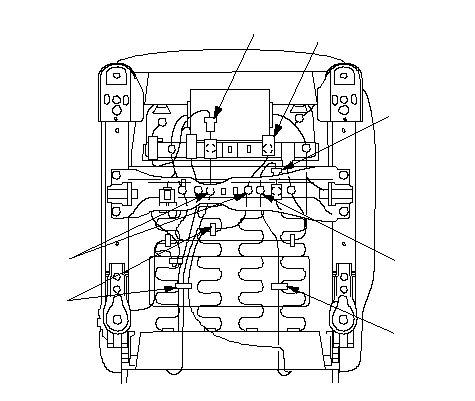

Отсоедините разъемы, расположенные под подушкой сиденья:
-
Сиденье водителя:
| -
|
Разъем боковой подушки безопасности (А)
|
| -
|
Разъем жгута электродвигателя наклона (В) (с электроприводом регулировки по 8 направлениям)
|
| -
|
Разъем обогревателя спинки сиденья (С) (с электроприводом регулировок по 8 направлениям/ некоторые сиденья с ручной регулировкой высоты)
|
-
Сиденье пассажира :
| -
|
Разъем боковой подушки безопасности (А)
|
| -
|
Разъем жгута электродвигателя наклона (В) (с электроприводом регулировки по 8 направлениям)
|
| -
|
Разъем обогревателя спинки сиденья (С) (с электроприводом регулировок по 8 направлениям/ некоторые сиденья с ручной регулировкой без OPDS)
|
-

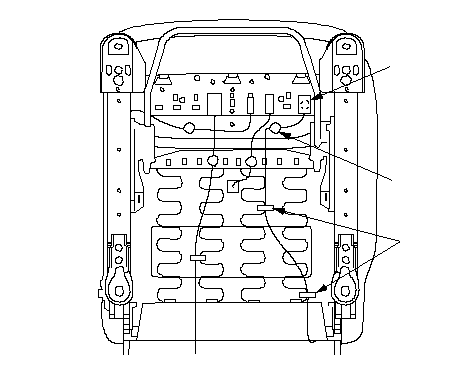

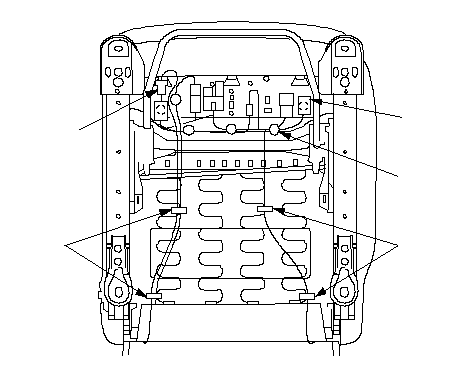

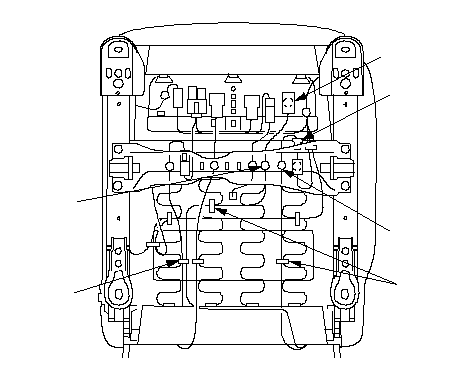

Отцепите зажимы жгутов (Е) и снимите зажимы жгутов (F).
|
Сиденье водителя (с электроприводом регулировки в 8 направлениях)
A
B
C
E
F
E
F
}
Сиденье водителя (кроме сиденья с электроприводом регулировки в 8 направлениях)
A
C
E
F
F
}

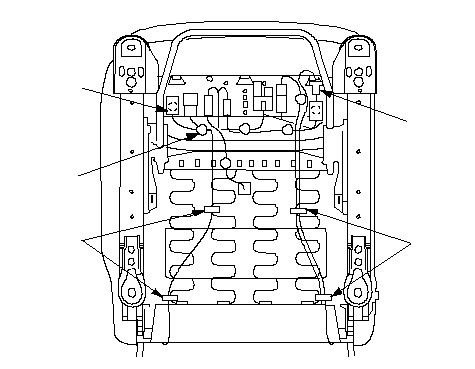

Сиденье пассажира без блока OPDS (с электроприводом регулировки в 8 направлениях)
A
B
C
E
F
F
E
}
Сиденье пассажира без блока OPDS (ручная регулировка)
A
C
E
F
F
}

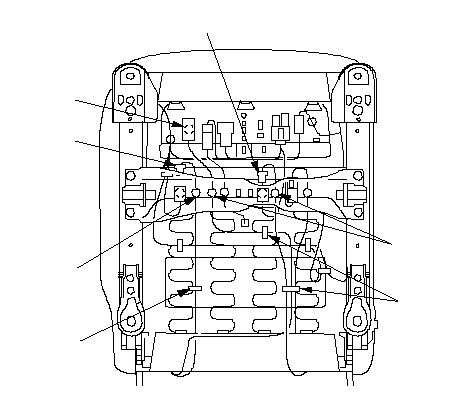

Сиденье пассажира с блоком OPDS на модель ПРК (с электроприводом регулировки в 8 направлениях)
A
B
E
F
E
F
}
Сиденье пассажира с блоком OPDS на модель ПРК (ручная регулировка)
A
E
F
}
|
-

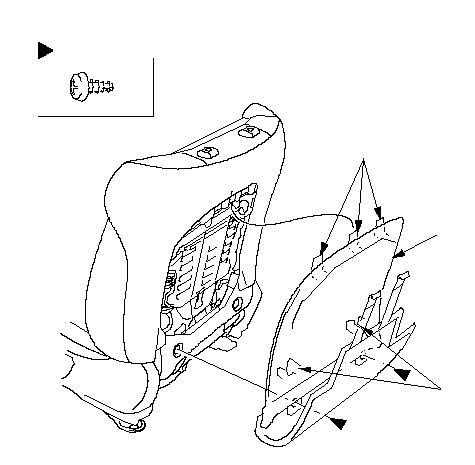

Выкрутите винты, отцепите крючки (А), потянув назад от нижнюю часть задней обивки (В), затем аккуратно оттяните вниз обивку, чтобы освободить крючки (С) с рамы спинки сиденья и снимите обивку.
|
Расположения фиксаторов
: Винт, 2
A
B
C
}
|
-

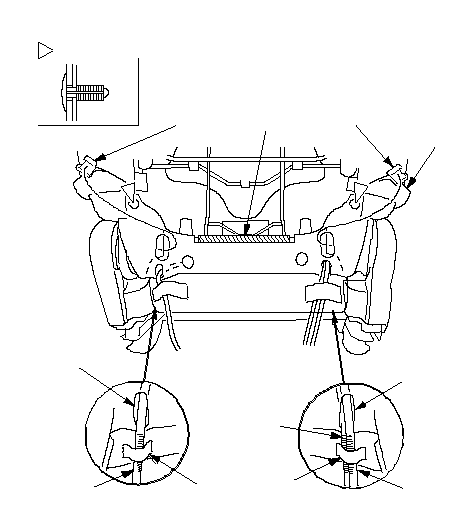

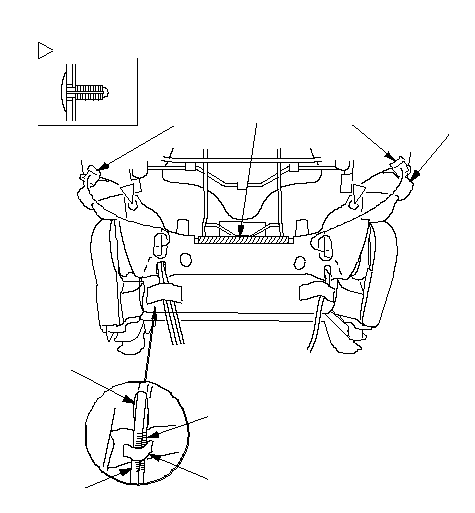

Вытяните через пазы (D) жгут боковой подушки безопасности (А) на всех типах сиденья, жгут электродвигателя наклона (В) сиденья с электроприводом регулировки в 8 направлениях, жгут обогревателя спинки сиденья (С) некоторых типов сидений. Отцепите крючки (Е) и зажимы с нижней части обивки спинки сиденья (F). Отцепите ремни крючков (G) и оттяните назад нижнюю часть обивки спинки сиденья, затем вытяните жгуты через отверстия (Н) в обивки спинки сиденья. Показано сиденье с электроприводом регулировки в 8 направлениях; другие типы сидений аналогичны.
|
Сиденье водителя
Расположения фиксаторов
: Фиксатор, 2
A
B
C
D
E
F
G
H
D
H
E
}

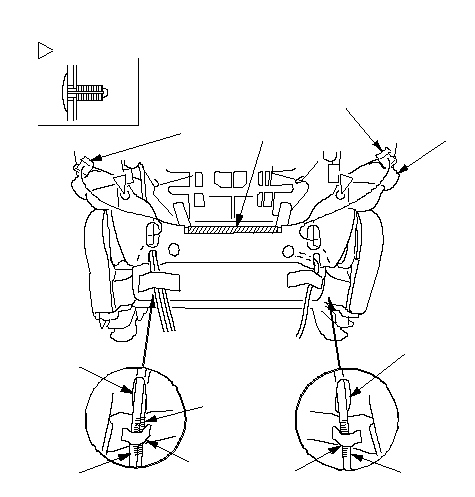

Пассажирское сидение без OPDS (определение посадки пассажира)
Расположения фиксаторов
: Фиксатор, 2
A
B
C
D
E
F
G
H
E
D
H
}
Сиденье пассажира с блоком OPDS (ПРК)
Расположения фиксаторов
: Фиксатор, 2
A
B
D
E
F
G
H
E
}
|
-

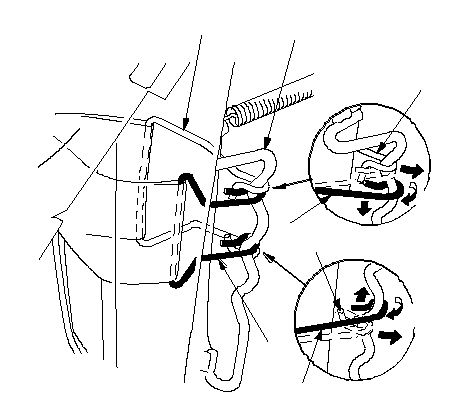

Отцепите крючки (А) и ослабьте обивку спинки сиденья (В).
|
A
B
A
A
}
|
-
Отцепите провод А подушки безопасности и провод В подушки безопасности с рамы спинки сиденья (С).
|
A
C
A
B
A
B
B
(1)
(2)
(3)
(1)
(2)
(3)
}
|
-

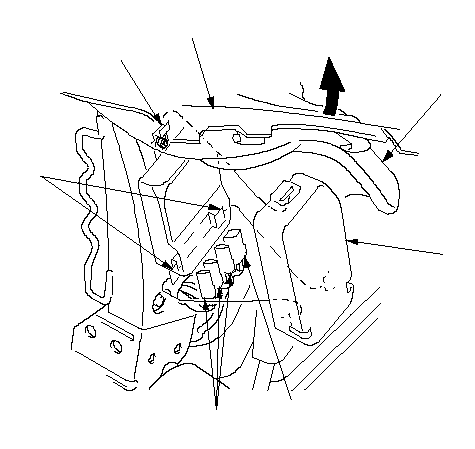

Пассажирское сидение с OPDS (определение посадки пассажира): Снимите крышку блока OPDS (А).
|
-1.
|
Поверните обивку спинки сиденья (В) и подкладку (С) при необходимости.
|
|
-2.
|
Отцепите обивку от нижних крючков (D).
|
|
-3.
|
Потяните обивку вверх, чтобы освободить ее от верхних крючков (Е).
|
-
Пассажирское сидение с OPDS (определение посадки пассажира): Отсоедините разъем жгута блока OPDS (F) и разъем датчика OPDS (G).
|
D
E
B
C
A
F
G
}
|
-

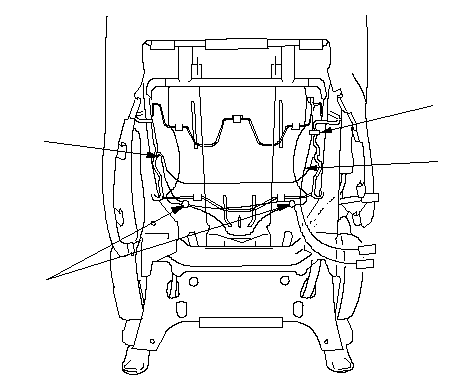

Пассажирское сидение с OPDS (определение посадки пассажира): Отцепите зажимы (А), крепящие жгут датчика OPDS (В), и зажим жгута (С).
|
A
B
B
C
}
|
-

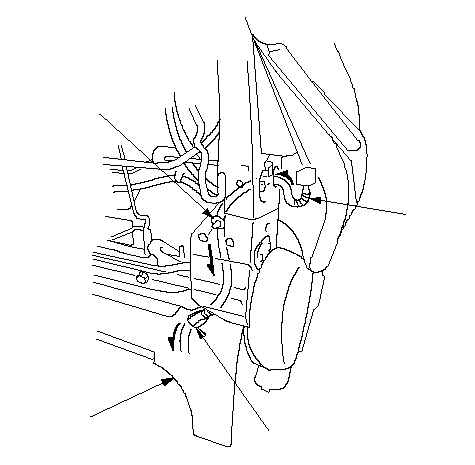

Пассажирское сидение с OPDS (определение посадки пассажира): Отцепите зажим жгута (А), затем вытяните жгут блока OPDS (В) через отверстие в раме сиденья и вытяните его наружу через отверстие (С) в обивке спинки сиденья (D).
|
A
B
D
C
}
|
-

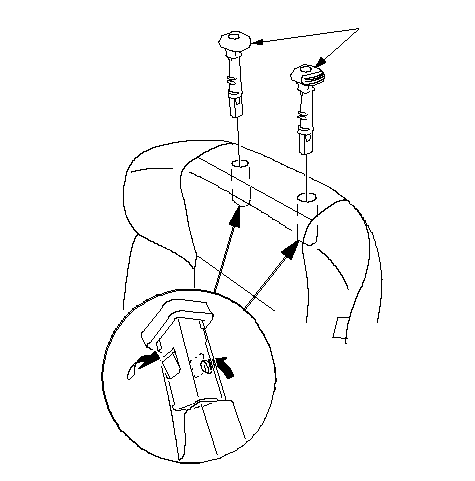

Потяните вверх направляющие подголовников (А), нажав на фиксаторы у основания, затем выньте подголовники.
|
A
}
|
-

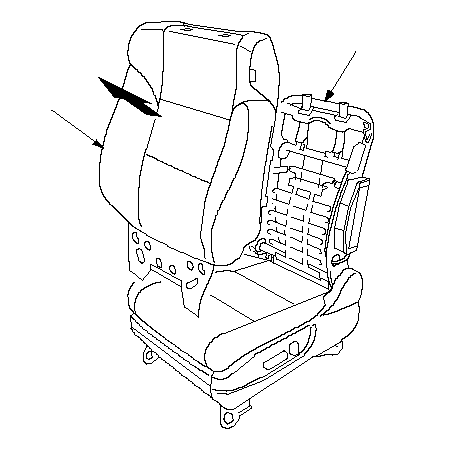

Снимите обшивку спинки сидения (А) с каркаса спинки сидения (В).
|
A
B
}
|
-

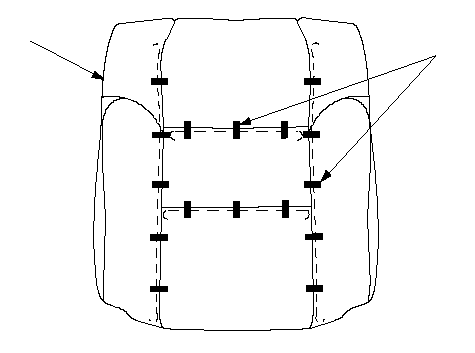

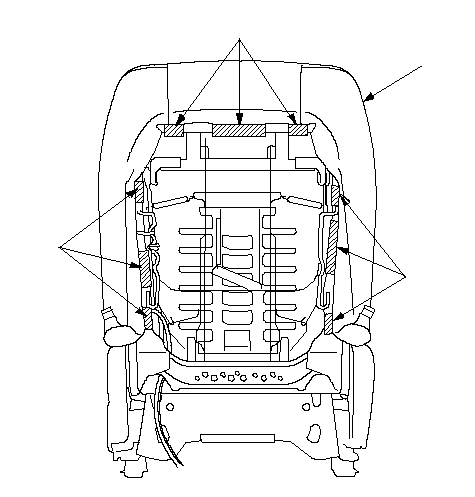

Оттяните край обивки спинки сиденья по всей длине и отцепите зажимные кольца (А), затем снимите обивку спинки сиденья.
|
B
A
}
|
-

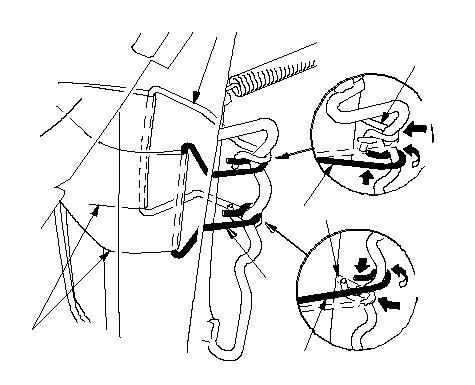

Снимите провод А подушки безопасности с внутреннего упрочняющего материала (С), а провод В подушки безопасности с наружного упрочняющего материала (D).
|
B
D
C
A
}
|
-
Установите панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
-
Чтобы не было складок при установке обшивки спинки сиденья, убедитесь, что материал равномерно растягивается на мягкой подкладке, прежде чем зафиксировать кольца и зажимы.
-
Перед установкой обивки спинки сиденья убедитесь, что провода (А, В) установлены в упрочняющий материал (С) правильно.
-

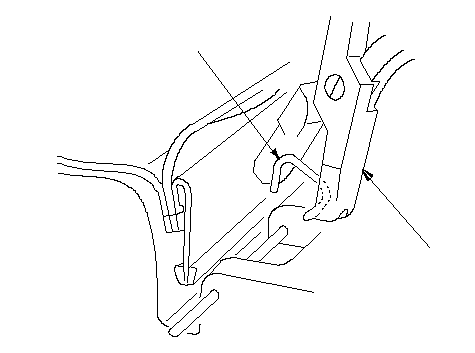

Замените все снятые зажимные кольца (D) новыми. Установите их с помощью специальных щипцов (E).
-
Установите провода А и В подушки безопасности.
-
Используйте только оригинальную обивку сидений Honda.
-
Убедитесь, что жгут проводов боковой подушки безопасности и жгут проводов OPDS (некоторые сиденья пассажира) проложены правильно.
|
(1)
(2)
(3)
(3)
(2)
(1)
C
B
B
A
B
A
A
}
E
D
}
|
