Замена чехла подушки переднего сиденья
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте внимательны, чтобы не повредить швы и обивку сиденья.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
-

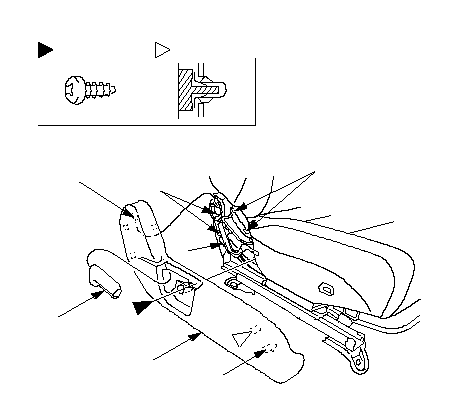

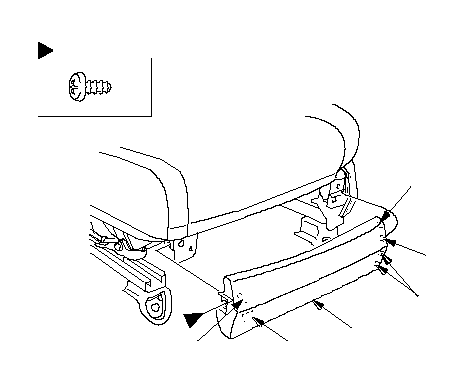

Сиденье с автоматической регулировкой 8 параметров положения: Выкрутит винт и освободите крючок (А), фиксатор (В) и штифт (С), затем снимите переднюю обивку (D). Показано сиденье водителя; сиденье пассажира симметрично.
|
Расположения фиксаторов
: Винт, 1
A
B
C
D
B
B
}
|
-

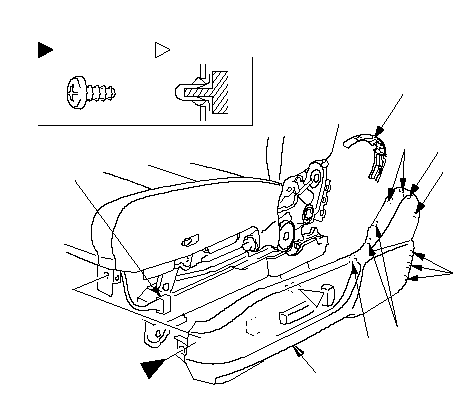

Сиденье с автоматической регулировкой 8 параметров положения: Снимите крышку регулятора наклона сиденья (А). Показано сиденье водителя; сиденье пассажира симметрично.
|
-1.
|
Выкрутите винт и отцепите зажим.
|
|
-2.
|
Разожмите фиксаторы (В).
|
|
-3.
|
Оттяните обивку вверх, затем отцепите крючок (С) и фиксатор (D).
|
|
-4.
|
Отсоедините разъем переключателя регулировки сиденья с приводом (Е).
|
|
-5.
|
Отцепите фиксаторы (F), затем снимите внутреннюю крышку верхнего механизма наклона (G) с крышки механизма наклона.
|
|
Расположения фиксаторов
: Винт, 1
: Фиксатор, 1
A
B
C
D
E
F
G
F
B
}
|
-

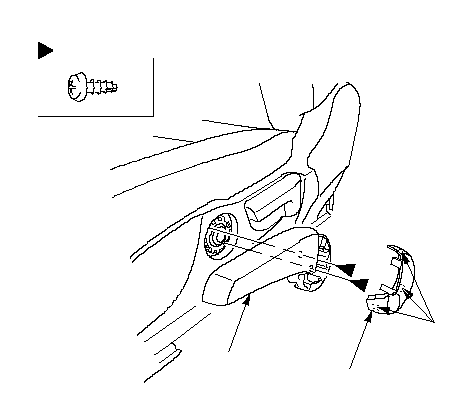

Сиденье с ручной регулировкой, имеющее возможность регулирования по высоте: Отодвиньте колпак (А), чтобы освободить крючки (В), и выкрутите винты, затем снимите ручку (С) регулировки высоты сиденья.
|
Расположения фиксаторов
: Винт, 2
C
B
A
}
|
-

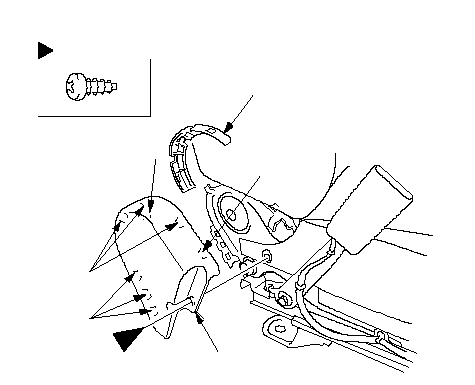

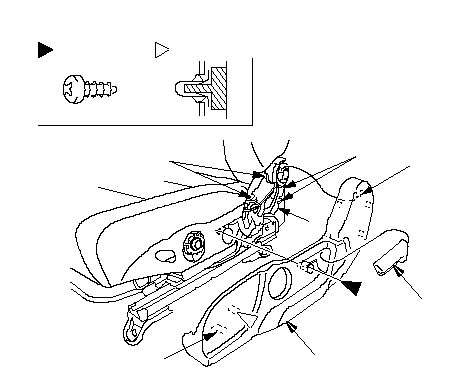

Сиденье с ручной регулировкой, имеющее возможность регулирования по высоте: Снимите обивку спинки сиденья (А).
|
-1.
|
Снимите кнопку наклона (В) и выкрутите винт.
|
|
-2.
|
Аккуратно вытяните крышку, затем отцепите зажим и крючки (C, D), а также крючки (Е) внутренней крышки механизма наклона (F).
|
|
Расположения фиксаторов
: Винт, 1
: Фиксатор, 1
A
B
C
D
E
F
E
}
|
-

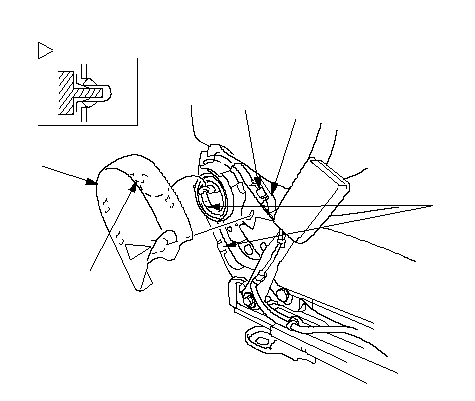

Сиденье с ручной регулировкой: Снимите обивку спинки сиденья (А).
|
-1.
|
Снимите кнопку наклона (В) и выкрутите винт.
|
|
-2.
|
Аккуратно вытяните крышку, затем отцепите зажим и крючки (C, D), а также крючки (Е) внутренней крышки механизма наклона (F).
|
|
Расположения фиксаторов
: Винт, 1
: Фиксатор, 4
A
B
C
D
E
F
E
}
|
-
Сиденье с автоматической регулировкой 8 параметров положения: Снимите центральную крышку (А). Показано сиденье водителя; сиденье пассажира симметрично.
|
-1.
|
Выкрутите винт.
|
|
-2.
|
Разожмите фиксаторы (В).
|
|
-3.
|
Оттяните вверх крышу, затем отцепите фиксатор (С).
|
|
-4.
|
Отцепите фиксаторы (D), затем снимите внутреннюю крышку верхнего механизма наклона (E) с крышки механизма наклона.
|
|
Расположение фиксаторов
: Винт, 1
A
B
C
D
E
B
}
|
-
Сиденье с ручной регулировкой, имеющее возможность регулирования по высоте/ сиденье с ручной регулировкой: Аккуратно вытяните центральную крышку (А), чтобы отцепить, зажим и освободите крючок (В) центральной внутренней крышки (С), затем отцепите крючок (D) и снимите крышку. Показано сиденье с ручной регулировкой высоты; сиденье с полной ручной регулировкой аналогично.
|
Расположение фиксаторов
: Фиксатор, 1
A
B
C
D
B
}
|
-

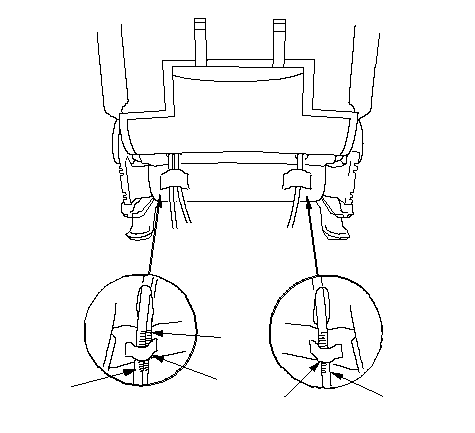

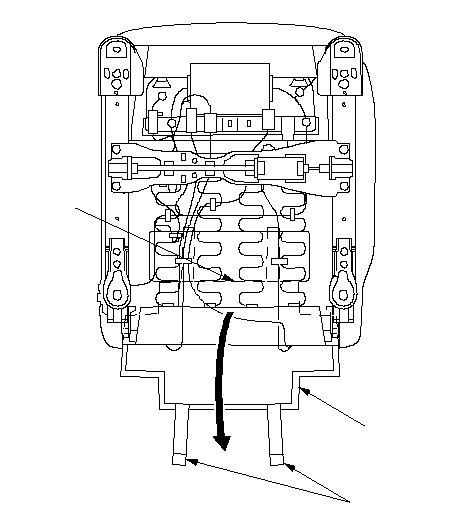

Из-под подушки сиденья отцепите крючки (А) эластичного ремня от пружин рамы подушки сиденья (В), затем вытяните нижнюю часть (С) задней обивки назад.
|
A
B
C
}
|
-

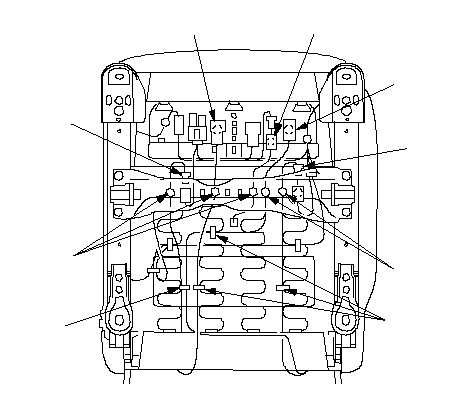

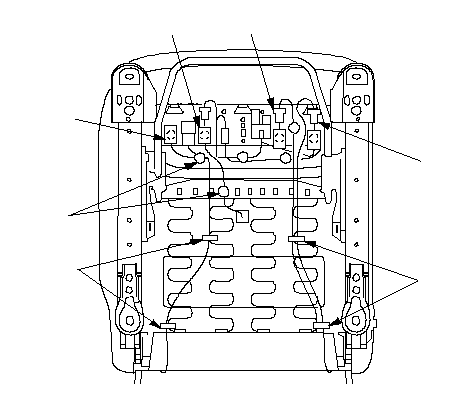

Отсоедините разъемы, расположенные под подушкой сиденья:
-
Сиденье водителя:
| -
|
Разъем боковой подушки безопасности (А)
|
| -
|
Разъем жгута электродвигателя наклона (В) (с электроприводом регулировки по 8 направлениям)
|
| -
|
Разъем обогревателя спинки сиденья (С) (с электроприводом регулировок по 8 направлениям/ некоторые сиденья с ручной регулировкой высоты)
|
| -
|
Разъем обогревателя подушки сиденья (D) (с электроприводом регулировок по 8 направлениям/ некоторые сиденья с ручной регулировкой высоты)
|
-
Сиденье пассажира :
| -
|
Разъем боковой подушки безопасности (А)
|
| -
|
Разъем жгута электродвигателя наклона (В) (с электроприводом регулировки по 8 направлениям)
|
| -
|
Разъем обогревателя спинки сиденья (С) (с электроприводом регулировок по 8 направлениям без OPDS/ некоторые сиденья с ручной регулировкой без OPDS)
|
| -
|
Разъем обогревателя подушки сиденья (D) (с электроприводом регулировок по 8 направлениям/ некоторые сиденья с ручной регулировкой высоты)
|
| -
|
Разъем датчика посадки пассажира (Е)
|
| -
|
Разъем жгута блока OPDS (для некоторых моделей)
|
-
Отцепите зажимы жгутов (G) и снимите зажимы жгутов (H).
|

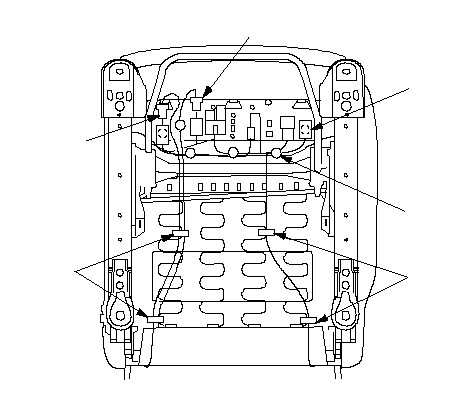

Сиденье водителя (с электроприводом регулировки в 8 направлениях)
A
B
C
D
G
H
G
H
}
Сиденье водителя (кроме сиденья с электроприводом регулировки в 8 направлениях)
A
C
D
G
H
H
}

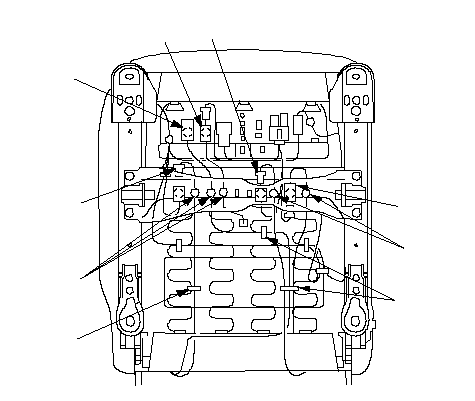

Сиденье пассажира без блока OPDS (с электроприводом регулировки в 8 направлениях)
A
C
D
G
H
H
G
B
E
}
Сиденье пассажира без блока OPDS (ручная регулировка)
A
C
D
G
H
H
E
}
Сиденье пассажира с блоком OPDS на модель ПРК (с электроприводом регулировки в 8 направлениях)
E
A
D
F
G
H
G
H
B
}
Сиденье пассажира с блоком OPDS на модель ПРК (ручная регулировка)
A
G
H
E
G
H
F
}
|
-

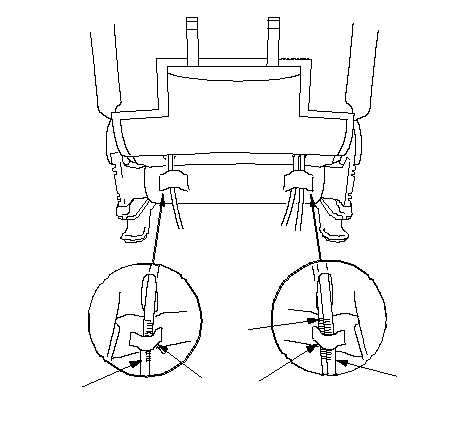

Вытяните через пазы жгут боковой подушки безопасности (А) на всех типах сиденья, жгут электродвигателя наклона (В) сиденья с электроприводом регулировки в 8 направлениях, жгут обогревателя спинки сиденья (С) некоторых типов сидений и жгут блока OPDS (D) сиденья пассажира с блоком OPDS. Показано сиденье с электроприводом регулировки в 8 направлениях; другие типы сидений аналогичны.
|
Сиденье водителя
B
E
A
E
C
}
Сиденье пассажира
B
E
A
E
C (без OPDS)/
D (с OPDS)
}
|
-

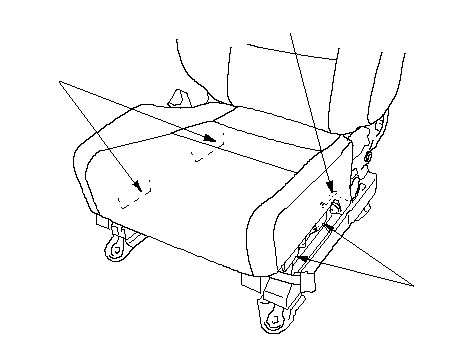

Сиденье с автоматической регулировкой 8 параметров положения: Отцепите ремни крючков (А) с обеих сторон рамы подушки сиденья. Показаны сиденья водителя: сиденья пассажира симметричны.
|
A
A
A
}
|
-

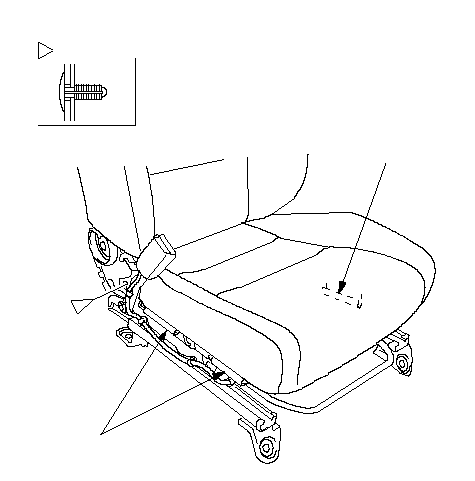

Сиденье с ручной регулировкой, имеющее возможность регулирования по высоте/ сиденье с ручной регулировкой: Отцепите зажим и ремни крючков (А) с обеих сторон рамы подушки сиденья. Показано сиденье с ручной регулировкой высоты: сиденье с полностью ручной регулировкой аналогично.
-
Сиденье водителя с электроприводом регулировки в 8 направлениях: Снимите блок управления сиденьем с электроприводом.
|
Расположение фиксаторов
: Фиксатор, 1
A
A
}
|
-

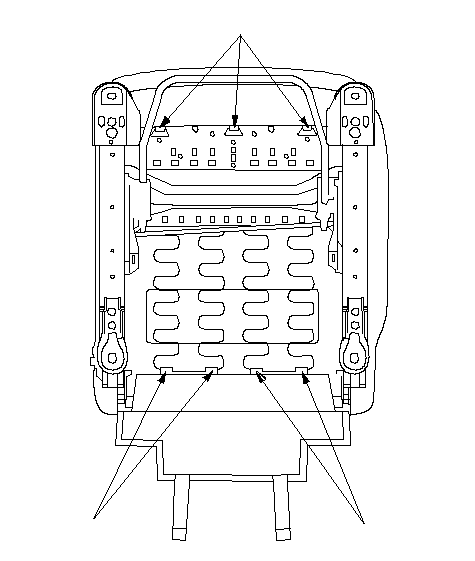

Отцепите ремни крючков (А) из-под подушки сидения.
|
A
A
A
}
|
-
Снимите обшивку/мягкую подкладку подушки сидения (А) с рамы сидения (В).
|
A
B
}
|
-

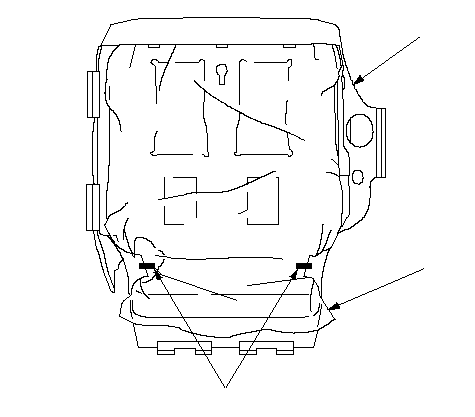

Отцепите зажимные кольца (А), крепящие обивку подушки сиденья (В) и нижнюю обивку (С) на подкладке подушки сиденья.
|
B
C
A
}
|
-

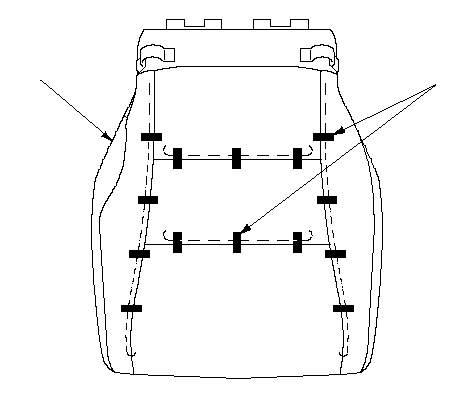

Оттяните край обивки подушки сиденья по всей длине и отцепите зажимные кольца (А), затем снимите обивку (В) подушки сиденья.
|
B
A
}
|
-
Установите панель, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
Для избежание складок, при установке обшивки подушки сидения, убедитесь что материал равномерно растягивается на мягкую подкладку, перед тем как зафиксировать крючки и зажимы
-

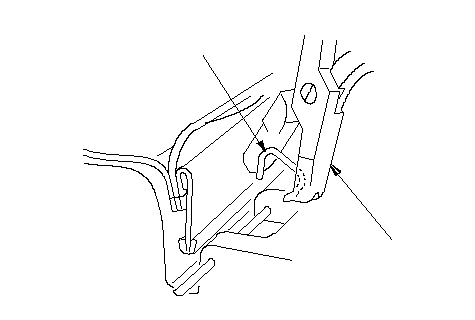

Замените все снятые зажимные кольца (А) новыми. Установите их с помощью специальных щипцов (В).
|
A
B
}
|
