Поиск неисправностей в системе SRS - Неисправна подсветка напоминания о ремнях безопасности переднего сиденья
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Неисправна подсветка напоминателя о ремне безопасности переднего сиденья
ПРИМЕЧАНИЕ: Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней,
обновите ПО блока SRS
и проведите повторную проверку.
-
Обратите внимание на следующие предостережения:
-
Отстегните ремень безопасности водителя.
-
Отстегните ремень безопасности переднего пассажира.
-
Убедитесь в отсутствии каких-либо предметов под сиденьем.
-
-
Включите зажигание, повернув ключ в положение ON (II).
-
Убедитесь, что система HDS взаимодействует с автомобилем и с блоком SRS. Если связи нет, выполните поиск неисправностей в цепи DLC:
-
Выберите SRS из главного меню системы HDS, затем PARAMETER INFORMATION (ИНФОРМАЦИЯ О ПАРАМЕТРАХ). В меню информации о параметрах PARAMETER INFORMATION выберите ‘‘SRS PSS'' и прочитайте указания системы HDS.
|
На дисплее HDS высвечивается OFF?
|
-

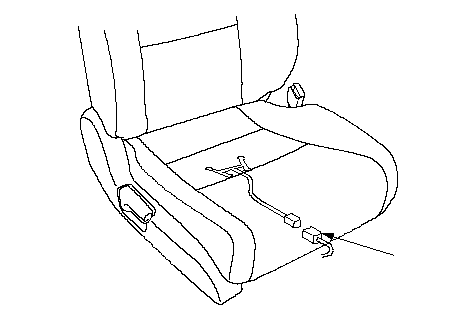

Отсоедините 2P разъем (А) жгута проводов переднего пассажирского сиденья или жгута проводов блока SRS в полу от датчика посадки пассажира на сиденье.
-
Выберите SRS из главного меню системы HDS, затем PARAMETER INFORMATION (ИНФОРМАЦИЯ О ПАРАМЕТРАХ). В меню информации о параметрах PARAMETER INFORMATION выберите ‘‘SRS PSS'' и прочитайте указания системы HDS.
|
На дисплее HDS высвечивается ON?
|
|
ДА
|
-
|
Замыкание на «массу» в жгуте проводов переднего пассажирского сиденья или жгуте проводов SRS в полу; замените неисправный жгут проводов.■
|
|
НЕТ
|
-
|
Неисправен датчик посадки пассажира на переднее сиденье.■
|
-
Обратите внимание на следующие предостережения:
-
Отстегните ремень безопасности водителя.
-
Отстегните ремень безопасности переднего пассажира.
-
Обычно пассажиры весом более 45 кг сидят на переднем месте пассажира.
-
Выберите SRS из главного меню системы HDS, затем PARAMETER INFORMATION (ИНФОРМАЦИЯ О ПАРАМЕТРАХ). В меню информации о параметрах PARAMETER INFORMATION выберите ‘‘SRS PSS'' и прочитайте указания системы HDS.
|
На дисплее HDS высвечивается ON?
|
-
Проверьте работу подсветки напоминания о ремнях безопасности.
|
Горит ли подсветка напоминания о ремнях безопасности?
|
|
ДА
|
-
|
Неисправен модуль управления датчиками.■
|
|
НЕТ
|
-
|
Неисправен блок SRS или плохое соединение с разъемом В (39P) блока SRS или плохое соединение с разъемом 2Р датчика посадки пассажира на переднее сиденье. Проверьте соединение; если оно исправно и DTC не высвечивается,
замените блок SRS.
■
|
|
A
}
|
-
Отсоедините 2P разъем (А) жгута проводов переднего пассажирского сиденья или жгута проводов блока SRS в полу от датчика посадки пассажира на сиденье.
-
Установите провод-перемычку между клеммой № 1 и клеммой № 2 2Р разъема жгута проводов переднего пассажирского сиденья или жгута проводов блока SRS в полу.
-
Выберите SRS из главного меню системы HDS, затем PARAMETER INFORMATION (ИНФОРМАЦИЯ О ПАРАМЕТРАХ). В меню информации о параметрах PARAMETER INFORMATION выберите ‘‘SRS PSS'' и прочитайте указания системы HDS.
|
На дисплее HDS высвечивается ON?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв в жгуте проводов переднего пассажирского сиденья или жгуте проводов блока SRS в полу; замените неисправный жгут проводов.■
|
|
A
}
|
