Руководство по обслуживанию и ремонту Honda Accord
8 поколения

Honda Accord

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

    • Обновление блока SRS

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Требуются специальные инструменты
    • Прибор проверки шаблонов системы диагностики Honda (HDS)
    • Модуль интерфейса Honda (HIM) и рабочая станция iN с HDS и обновлением программного обеспечения CM
    • Карманный пробник HDS
    • GNA600 и рабочей станции iN с HDS и программным обеспечением для обновления CM (подходят оба указанных приспособления)
    ПРИМЕЧАНИЕ:
    • Используйте данную процедуру при обновлении программного обеспечения системы SRS.
    • Убедитесь, что на HDS/HIM установлено самое последнее программное обеспечение.
    • Перед обновлением программного обеспечения системы SRS убедитесь, что аккумулятор автомобиля полностью заряжен.
    • Никогда не поворачивайте ключ зажигания в положение LOCK (0) или ACC (I) при обновлении. Если появилась проблема с обновлением, оставьте ключ зажигания в положении ON (II).
    • Во избежание повреждений блока SRS, в ходе процедуры обновления не включайте никакое электрооборудование (фары, аудиосистему, тормозную систему, кондиционер воздуха, электроприводы окон, люк крыши (если оборудован), электрические дверные замки и т. д.).
    • Чтобы быть уверенным, что установлена последняя версия программного обеспечения, проводите обновление ПО блока SRS при каждой его замене.
    • Вы не можете обновить данные блока SRS с помощью программы, которая в нем уже установлена. Компьютер воспринимает только новые программы.
    • Если вы хотите провести диагностику модуля интерфейса Honda (HIM), поскольку загорелся красный сигнализатор модуля HIM (#3), или он мигал в ходе процедуры обновления данных, оставьте зажигание включенным (положение II), когда будете отсоединять модуль HIM от разъема информационной связи (DLC). Это предотвратит выход из строя блока SRS.

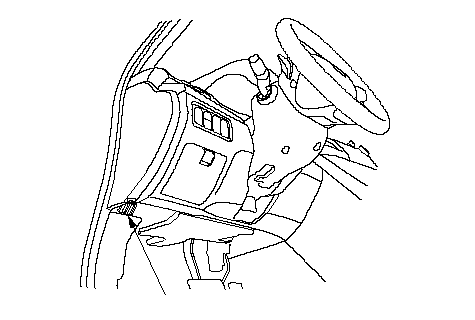

    1. Подсоедините прибор HDS к разъему передачи данных (DLC) (А).
    1. Включите зажигание (положение ON (II)), но не запускайте двигатель.
    1. Убедитесь, что система HDS взаимодействует с автомобилем и с блоком SRS. Если нет, осуществите поиск неисправностей в цепи DLC:
    1. Выберите программу обновления и следуйте указаниям на экране для обновления блока SRS.
    1. Если версия программного обеспечения блока SRS является последней, отсоедините HDS/HIM от DLC и вернитесь к предыдущей процедуре. Если программное обеспечение блока SRS не самое новое, следуйте инструкциям на экране.
      ПРИМЕЧАНИЕ: Если вы столкнулись с проблемой во время выполнения процедуры обновления (программирование занимает 15 минут, строка состояния заходит за 100 ‰,иммобилайзер или D мигает, таблица HDS зависает и т. д.) выполните следующие шаги, чтобы уменьшить вероятность повреждения блока SRS:
      • Оставьте зажигание включенным в положении ON (II).
      • Подсоедините перемычку аккумулятора (но не подсоединяйте зарядку аккумулятора).
      • Выключите HDS.
      • Отсоедините прибор HDS от разъема передачи данных (DLC)
      • Перезапустите HDS.
      • Подсоедините HDS к DLC и попробуйте выполнить процедуру обновления заново.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините прибор HDS от разъема передачи данных (DLC).
