Замена заднего верхнего рычага
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Требуются специальные инструменты
Инструмент для снятия шаровых шарниров 32 мм
07MAC-SL00101
ПРИМЕЧАНИЕ: На изображении показан только тип заднего тормозного диска автомобиля, за исключением ситуации, когда процедура отлична для типа заднего тормозного барабана.
-
-
Снимите заднее колесо.
-
-
Полностью отпустите рычаг стояночного тормоза.
-
-

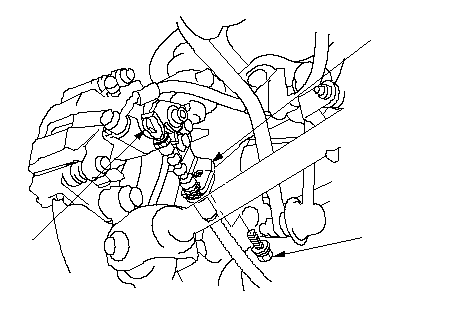

Тип задних дисковых тормозов: Открутите фланцевый болт (А) с рычага (В). Затем отсоедините трос стояночного тормоза от рычага (С).
|
B
A
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
C
}
|
-

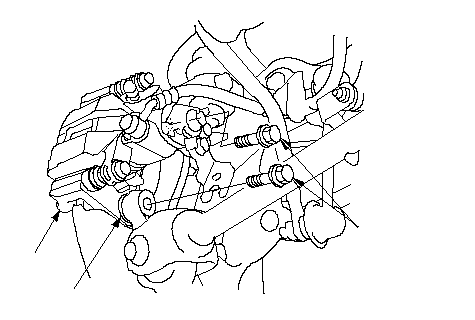

Выкрутите болты (A) крепления кронштейна тормозного суппорта, затем снимите суппорт в сборе (B) с поворотного кулака. Чтобы не повредить суппорт и тормозной шланг, закрепите суппорт на кузове автомобиля с помощью куска проволоки. Не следует слишком сильно перегибать тормозной шланг.
|
B
A
12 x 1.25 mm
108 N·m
(11.0 kgf·m)
C
}
|
-

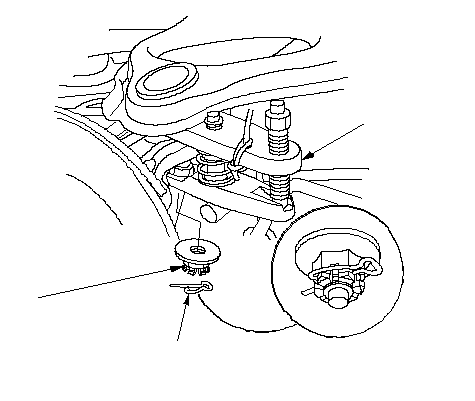

Снимите стопорный шплинт (А) с шарового шарнира верхнего рычага, затем снимите корончатую гайку (В).
ПРИМЕЧАНИЕ: Во время установки после затяжки корончатой гайки установите новый стопорный шплинт, как показано на рисунке.
|
07MAC-SL00101
B
14 x 1.5 mm
69−78 N·m
Заменить.
A
}
|
-
ПРИМЕЧАНИЕ:
-
Будте аккуратны при установке съемника. Не повредите защитный чехол шаровой опоры.
-

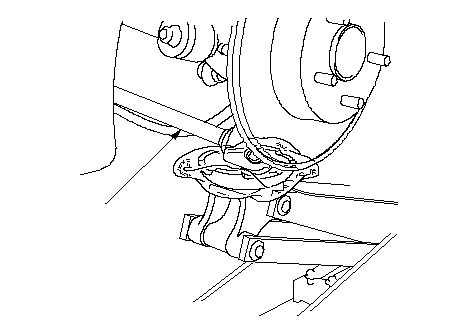

Во время установки, для подсоединения шарового шарнира, расположите напольный домкрат под точкой соединения поворотного кулака и нижнего рычага А и поднимите подвеску при помощи домкрата.
|
A
}
|
-

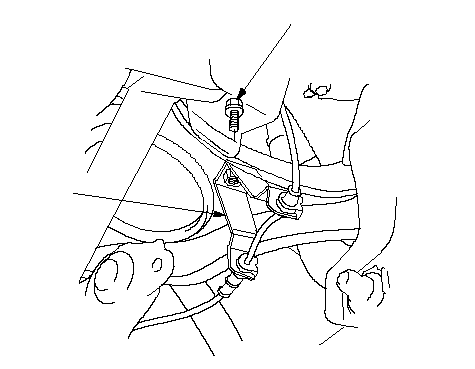

Снимите кронштейн жгута проводов датчика частоты вращения колеса (А).
|
A
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
}
|
-

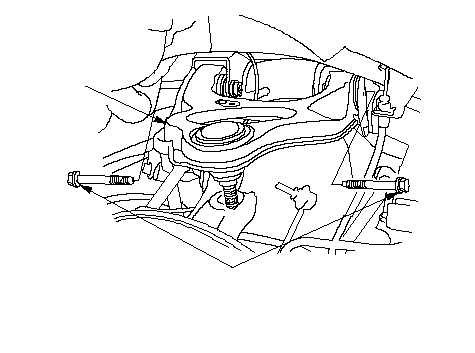

Выкрутите крепежный болт (А) верхнего рычага, затем снимите верхний рычаг (В).
ПРИМЕЧАНИЕ: При сборке используйте новые крепежные болты.
-
Выполняйте операции по установке верхнего рычага в обратном порядке по отношению к операциям снятия, соблюдая следующее.
-
Сначала соберите все составляющие и слегка затяните болты и гайки, затем приподнимите подвеску так, чтобы на нее приходился вес автомобиля, теперь затяните их окончательно до рекомендованного момента.
-
При подсоединении поворотного кулака не допускайте повреждения защитного чехла шарового шарнира.
-
Перед присоединением шарового шарнира удалите остатки смазки с резьбы и посадочной поверхности штифта шарового шарнира, с соединяющего отверстия шарового шарнира, с резьбы и контактной поверхности корончатой гайки.
-
Вначале затяните корончатую гайку до нижнего предела момента затяжки, затем доверните ее только до совпадения прорези с отверстием в шаровом пальце. Не добивайтесь совпадения прорези с отверстием ослаблением гайки.
-
Тип задних дисковых тормозов: После установки тормозного суппорта убедитесь, что зазор между нижним рычагом В и тросом стояночного тормоза более 5 мм.
-
-
Перед установкой колеса очистите контактную поверхность тормозного диска или барабана и внутреннюю поверхность колеса.
-
|
B
A
12 x 1.25 mm
59 N·m (6.0 kgf·m)
Заменить.
}
|
