Снятие и установка заднего амотризатора/пружины
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Снятие
-
-
Снимите заднее колесо.
-

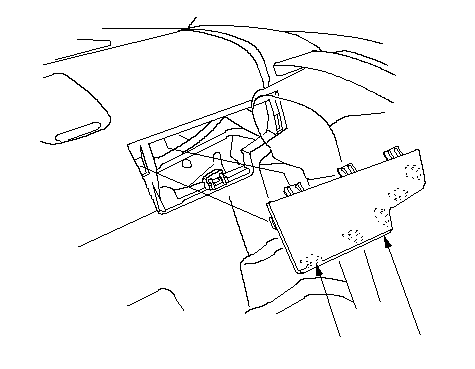

Опустите спинку заднего сиденья, затем снимите крышку (А).
ПРИМЕЧАНИЕ: Поднимите вырезку (В) изнутри из-под крышки, используя плоскую отвертку, затем разожмите крючки.
|
A
B
}
|
-

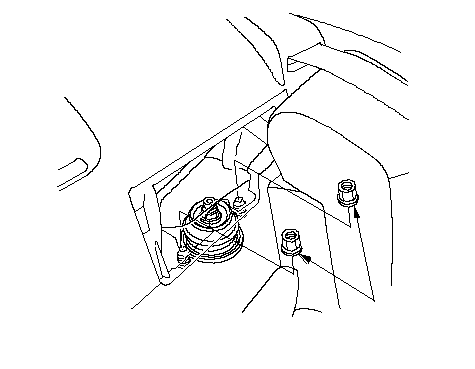

Снимите крепежные гайки амортизатора (А) с верхней части амортизатора.
|
A
10 x 1.25 mm
Заменить.
}
|
-

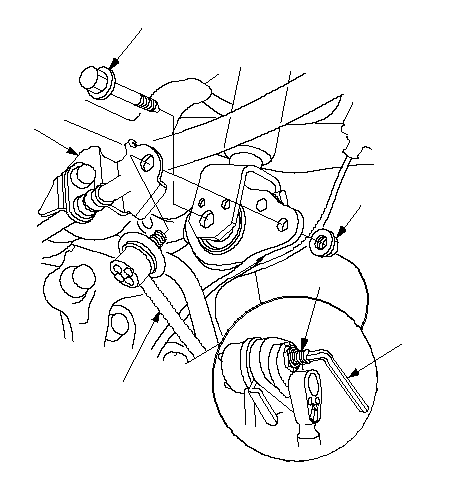

Снимите самостопорящуюся гайку (А), удерживая шарнирный палец (В) с помощью шестигранного ключа (С), затем отсоедините рычаг (D) стабилизатора от поворотного кулака и снимите кронштейн тормозного шланга (Е).
ПРИМЕЧАНИЕ: При повторной сборке используйте новую самостопорящуюся гайку.
-
Выкрутите нижние крепежные болты амортизатора (F).
ПРИМЕЧАНИЕ: При повторной сборке используйте новые крепежные болты.
|
A
10 x 1.25 mm
Заменить.
E
D
B
C
F
12 x 1.25 mm
Заменить.
}
|
-
Снимите амортизатор/пружину (А), опуская заднюю подвеску.
ПРИМЕЧАНИЕ: Будьте осторожны, не повредите корпус.
|
A
}
|
|
Установка
-

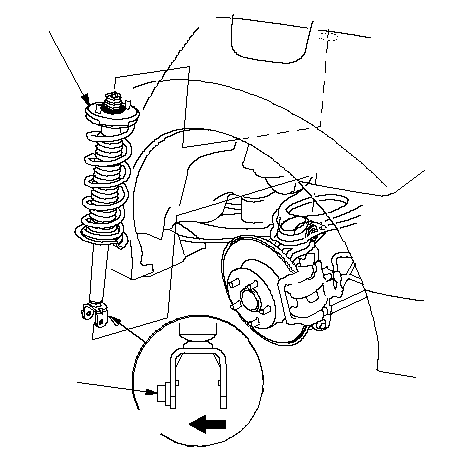

Опустите заднюю подвеску и расположите амортизатор/пружину (А) в кузов с приварной гайкой (В) на нижней части амортизатора лицевой стороной вперед.
ПРИМЕЧАНИЕ:
-
Будьте осторожны, не повредите корпус.
-
Убедитесь, что амортизатор установлен в правильном направлении.
|
B
A
ПЕРЕДНИЙ
}
|
-

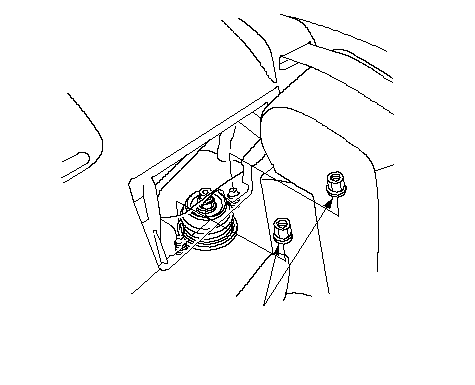

Слегка закрутите новые крепежные гайки амортизатора (А) на верхнюю часть амортизатора.
|
A
10 x 1.25 mm
55 N·m (5.6 kgf·m)
Заменить.
}
|
-

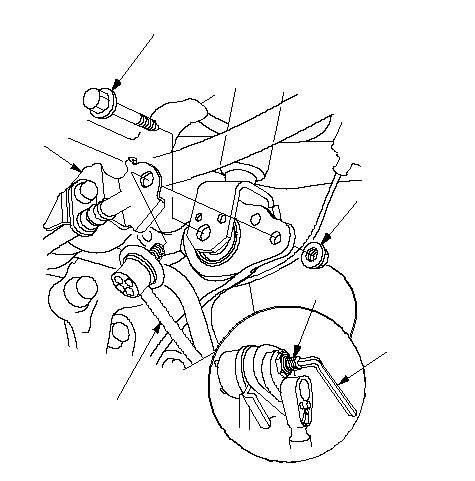

Установите новый крепежный болт амортизатора (А) на нижнюю часть амортизатора, не затягивая его до конца. Соедините тягу (В) стабилизатора с кронштейном тормозного шланга (С) на поворотном кулаке и слегка затяните самостопорящуюся гайку (D).
-
Установите напольный домкрат под точку соединения поворотного кулака и нижнего рычага А, поднимите подвеску, чтобы нагрузить ее весом автомобиля.
-
Затяните нижний крепежный болт амортизатора и самостопорящуюся гайку, удерживая штифт шарнира (Е) при помощи шестигранного ключа (F) до определенного момента.
-
Затяните крепежные гайки амортизатора на верхней части амортизатора до рекомендованного момента.
|
D
10 x 1.25 mm
44 N·m
(4.5 kgf·m)
Заменить.
C
B
E
F
A
12 x 1.25 mm
64 N·m (6.5 kgf·m)
Заменить.
}
|
-

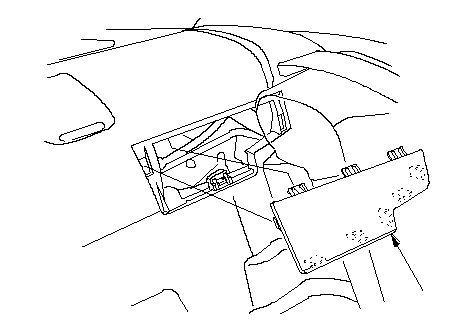

Установите крышку (А) и спинку сиденья в изначальное положение.
-
Очистите контактные поверхности тормозного диска/барабана и внутреннюю поверхность колеса, затем установите заднее колесо.
-
|
A
}
|
